手持叶轮式数字风速测量仪结构设计

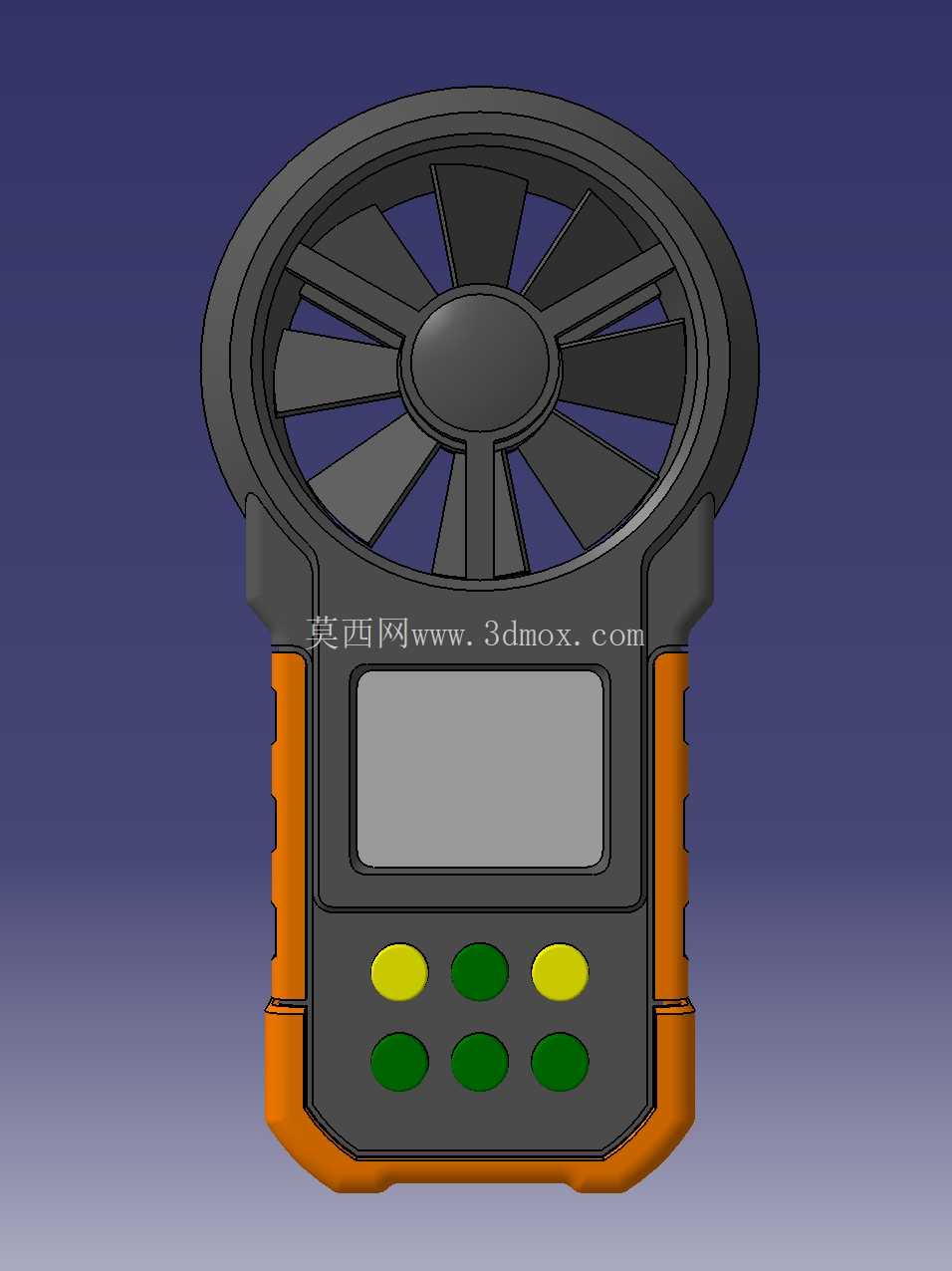

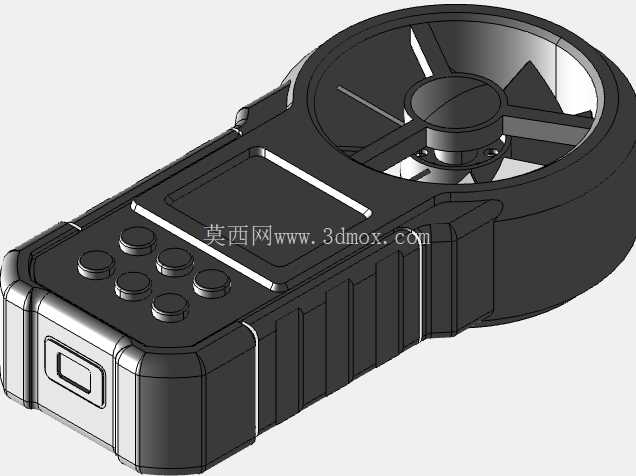

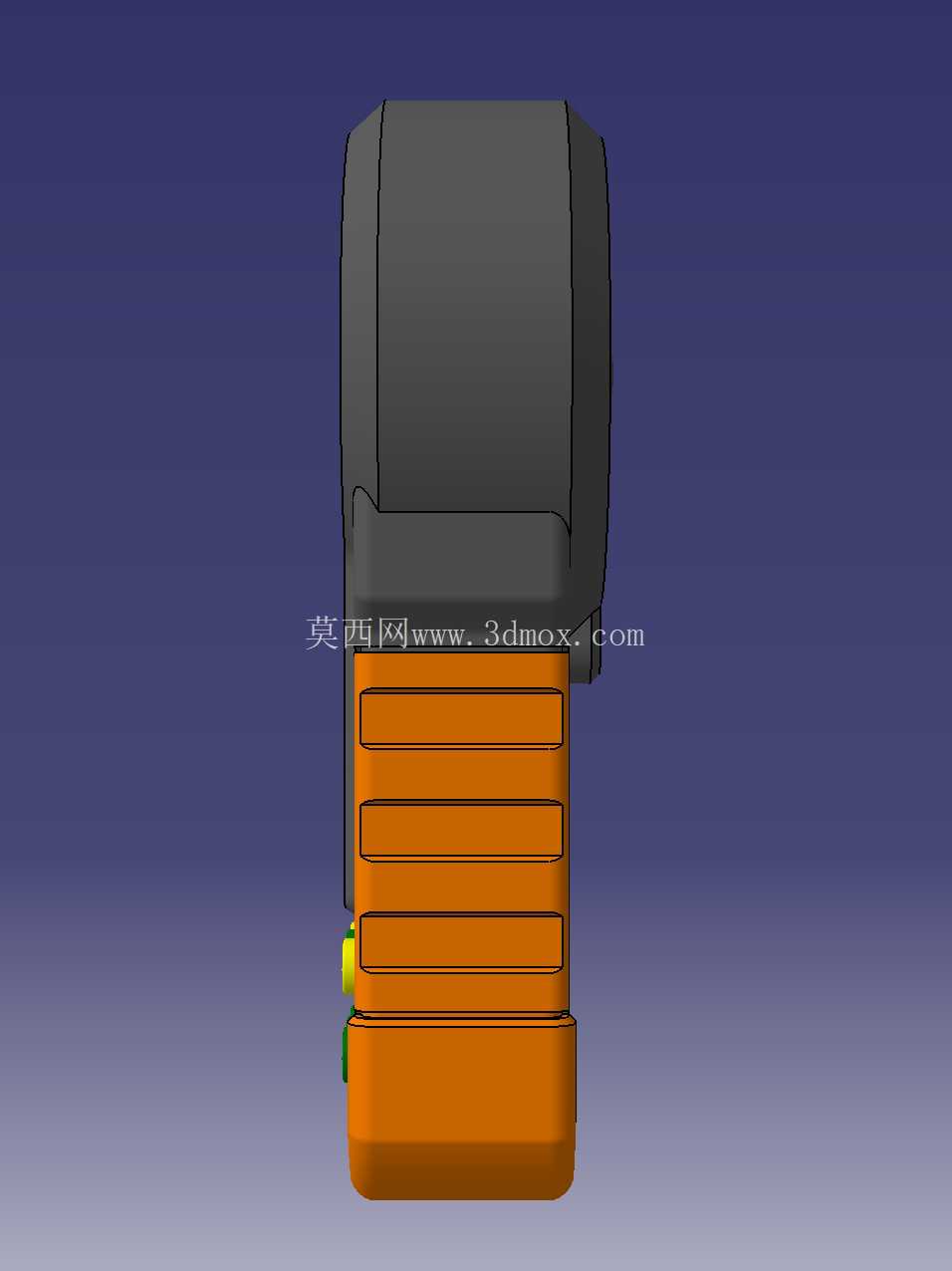

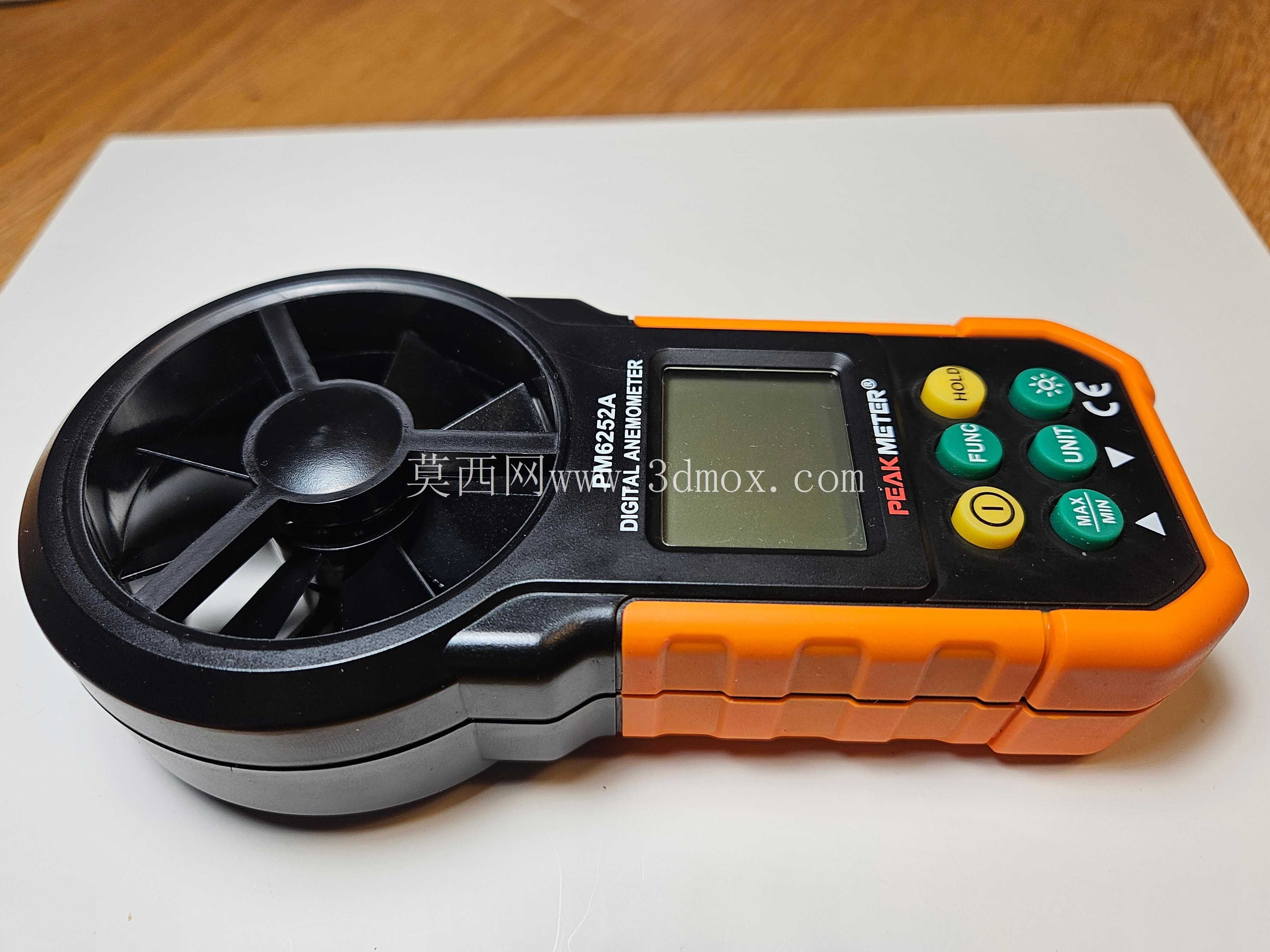

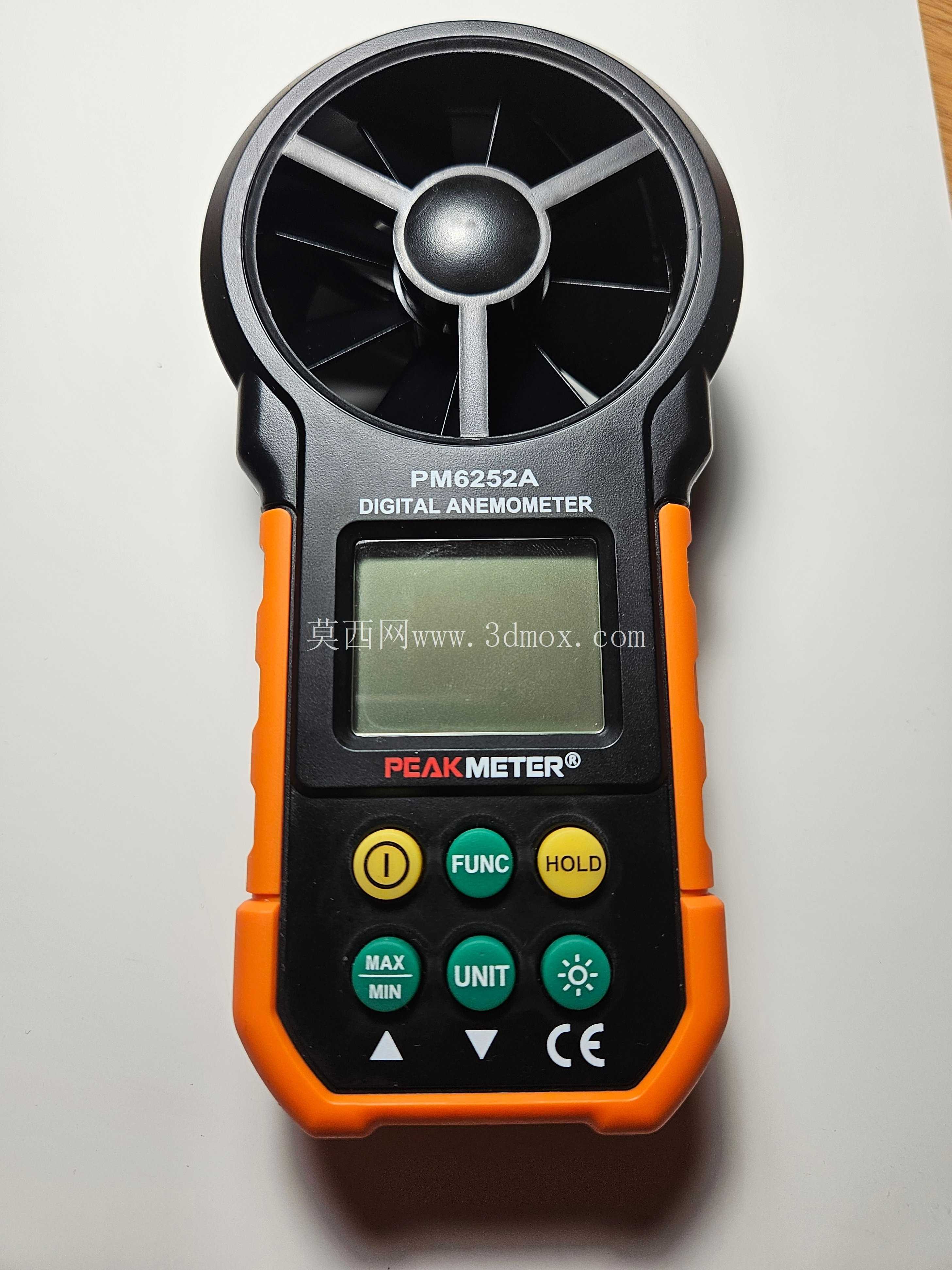

　　在暖通空调系统调试、通风管道阻力校验、车间作业环境风速排查、户外气象数据采集这类工程场景里，手持叶轮式风速计是一线检测人员随身配备的基础工具，不需要复杂的外接线路，单手握持就能完成点位风速、风量的快速读取，相比固定式风速监测设备，灵活度更高，适配临时巡检、多点位抽样检测的作业需求。这款风速计的结构设计围绕手持操作的实际工况展开，前端的叶轮舱采用圆形敞口结构，叶轮叶片做了等距均布设计，叶片边缘与舱体内壁预留了均匀的转动间隙，避免气流夹带的细小浮尘卡滞叶轮，同时保证气流能够垂直作用在叶片受力面上，降低斜向气流带来的测量误差。叶轮舱与主机身的衔接处做了圆弧过渡的加厚结构，日常使用中如果设备不慎从操作台滑落，这个位置首先接触磕碰面，能够分散冲击力，保护内部的转速传感组件不受损坏。机身握持区域做了符合人体工学的收腰设计，外侧包裹的防滑结构采用凹凸纹理处理，即便检测人员佩戴劳保手套操作，也能稳定持握设备，不会出现滑脱的情况。机身正面的显示屏区域做了内凹设计，屏幕边缘高出显示面板0.8mm左右，设备平放在工作台面时，屏幕不会直接接触台面，避免表面被硬质颗粒刮花，影响读数清晰度。

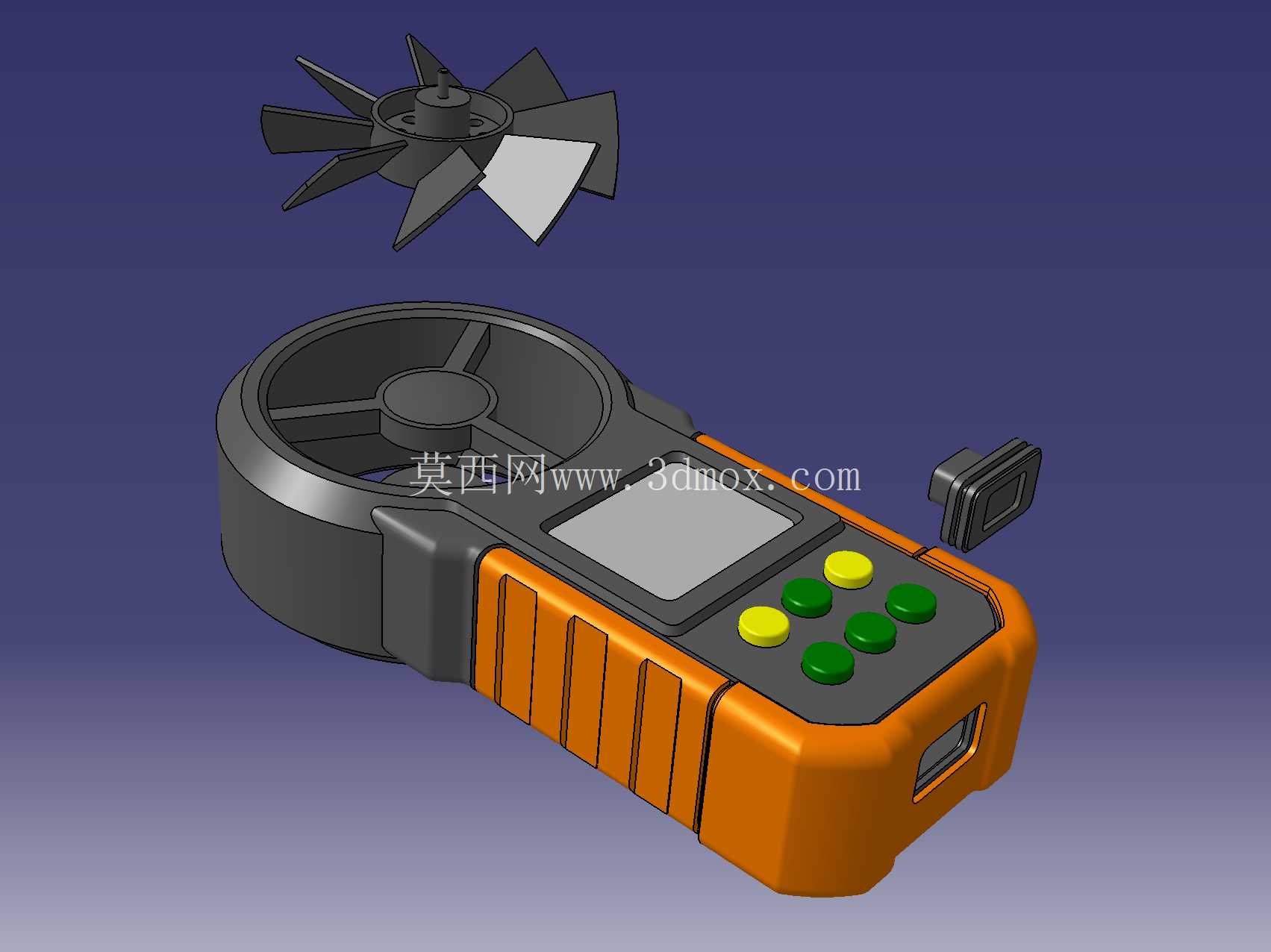

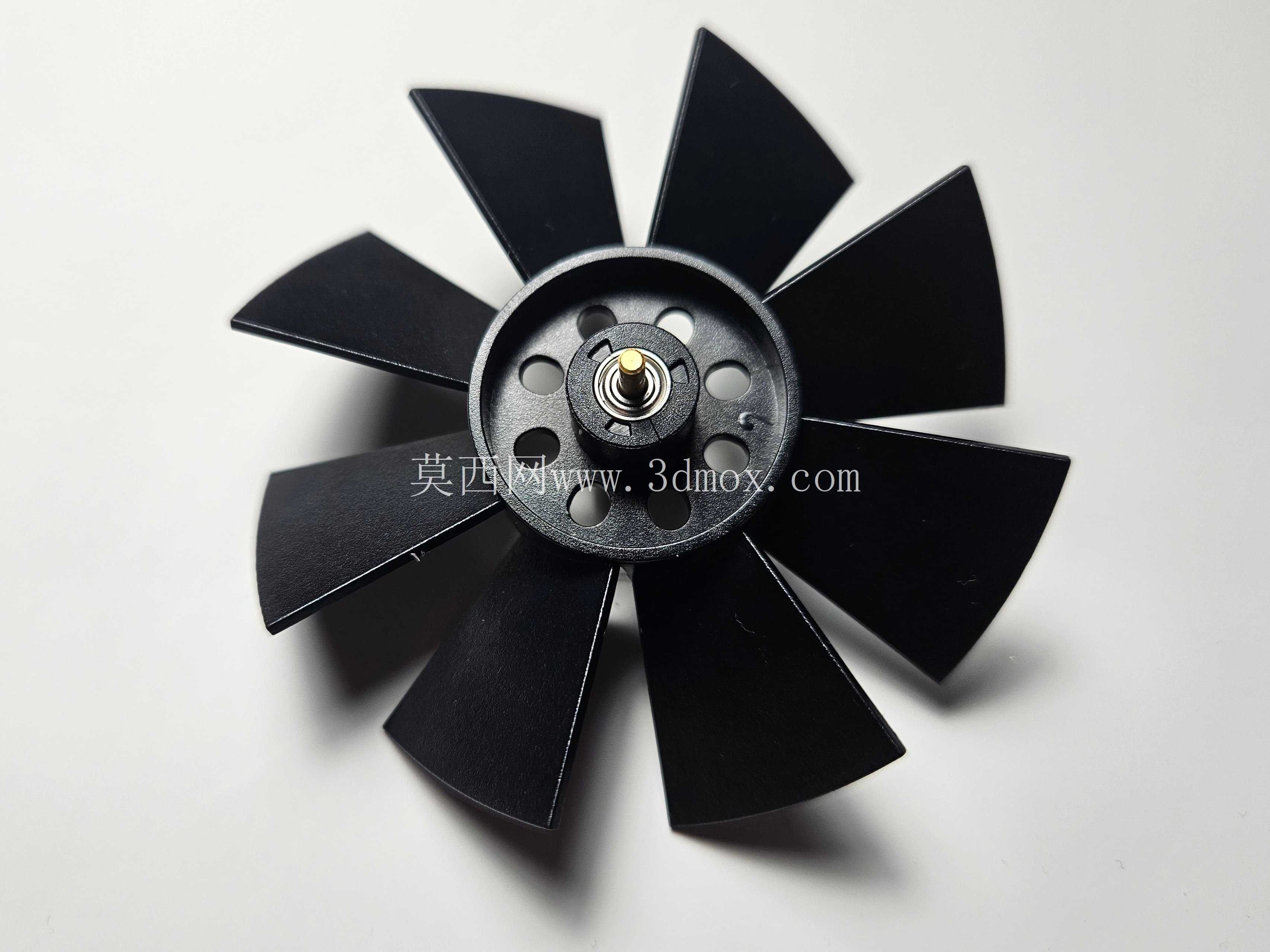

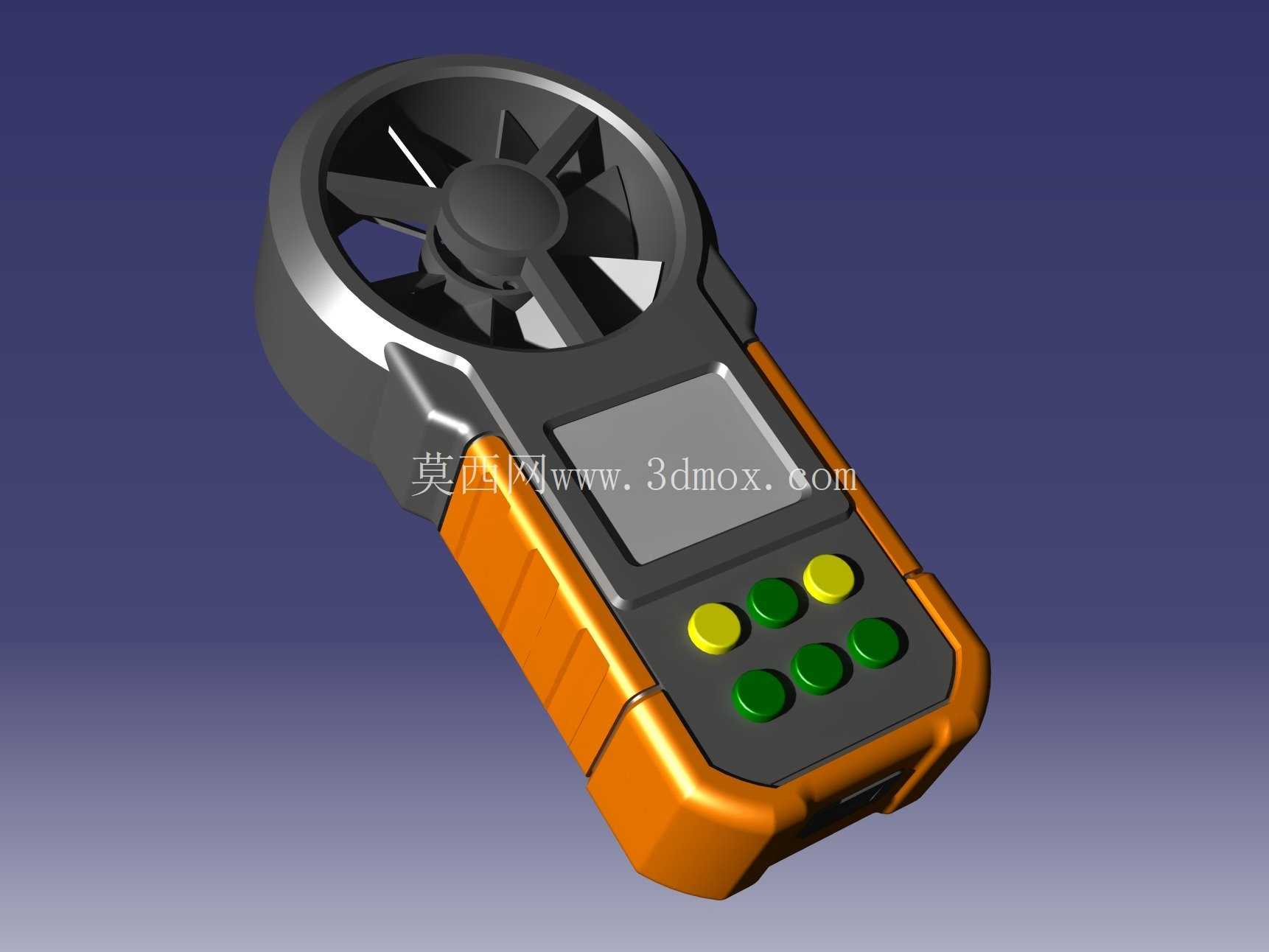

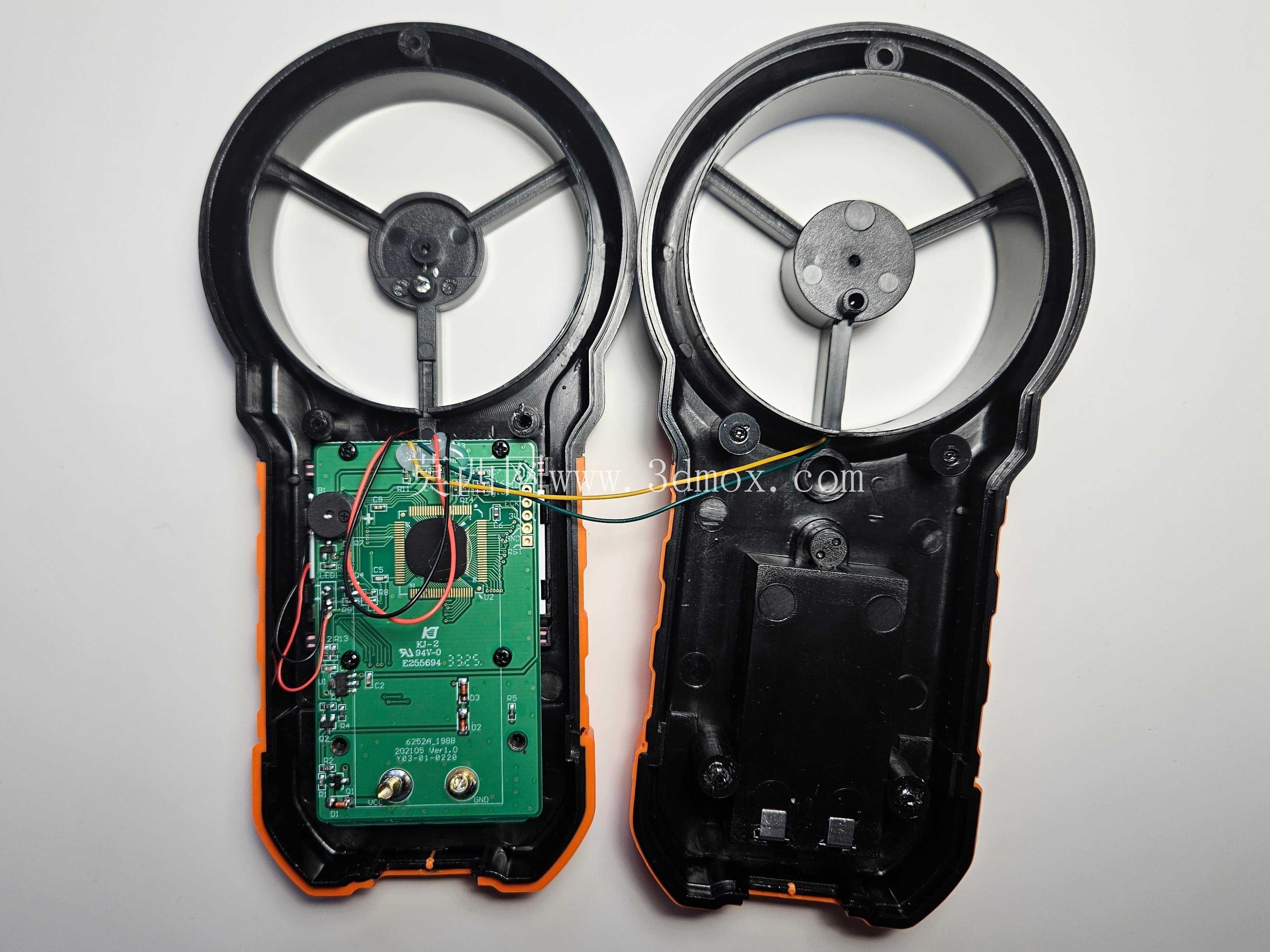

　　按键区域排布在屏幕下方，不同功能的按键采用差异化的颜色区分，常用的测量启停、单位切换按键做了凸起设计，盲操作时可以通过触感快速定位，不需要反复低头确认按键位置，适合高空风管检测这类视线受限的作业场景。设备尾部预留了挂绳孔位，可以搭配腕带使用，在高空作业时将设备套在手腕上，避免失手坠落造成设备损坏。从建模的逆向还原思路来看，这类手持检测设备的建模重点在于外观曲面的连续性与内部元器件的装配间隙匹配，叶轮部分需要保证叶片的曲面角度一致，转动时的动平衡符合设计要求，避免高速气流下叶轮出现抖动影响测量精度。机身的上下壳配合面做了止口结构设计，装配后缝隙均匀，同时能够阻挡日常使用中的泼溅液体、粉尘进入设备内部，提升设备在复杂工况下的适应能力。

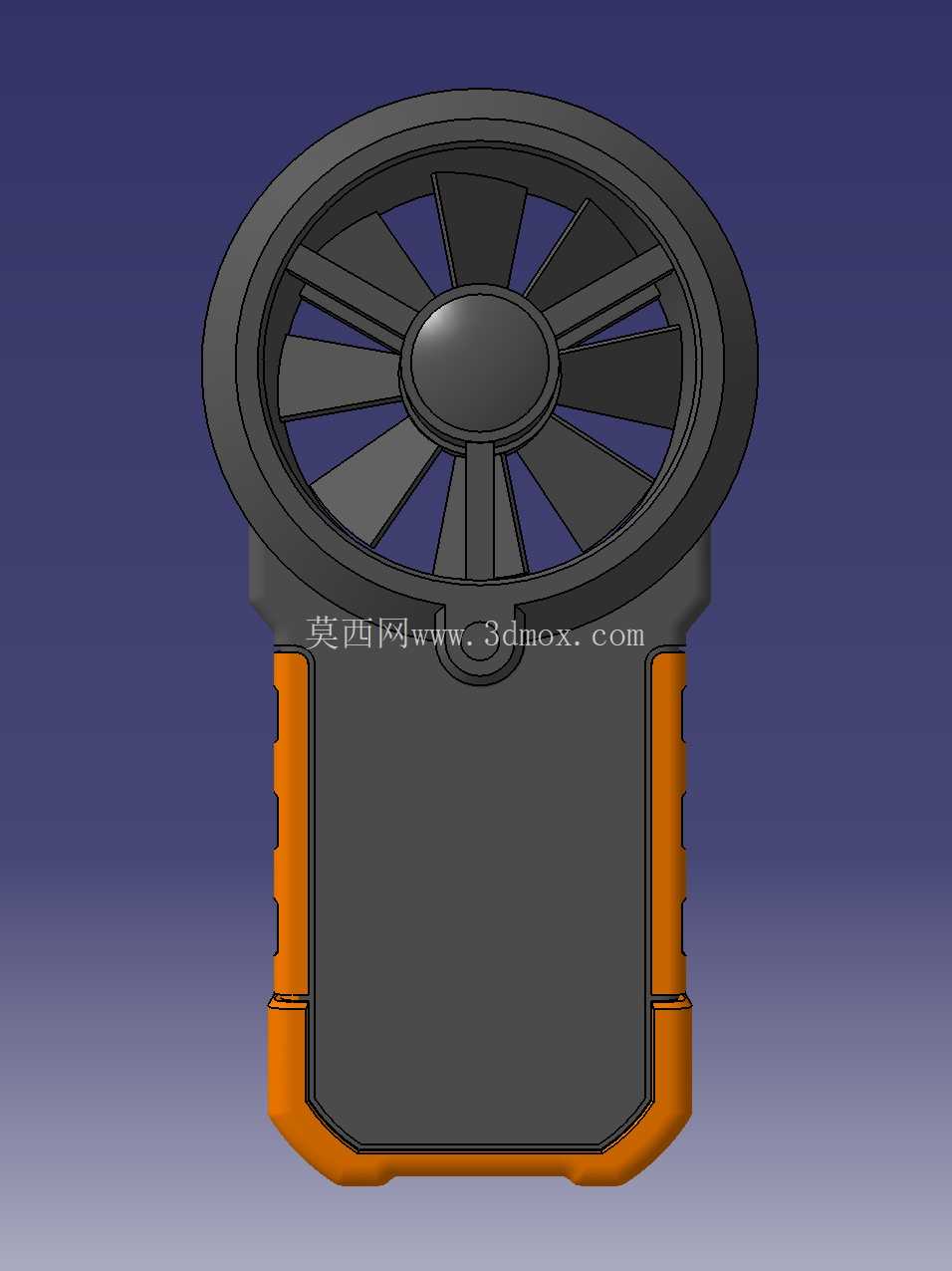

　　电池仓设计在机身背部，仓盖采用卡扣式结构，更换电池时不需要额外工具，方便户外作业时快速更换供电单元。在结构设计阶段，需要重点把控叶轮中心轴与传感器的同轴度，轴系的转动阻尼要控制在合理区间，保证低风速环境下叶轮也能顺利启动，同时高风速下不会出现转速过载的情况。机身的整体尺寸控制在单手握持的舒适区间，宽度不超过成年人手掌的握持范围，重量集中在握持区域，长时间举持检测也不会出现明显的手部酸胀感。设备前端的叶轮护圈采用格栅式设计，格栅间距经过优化，既不会阻挡正常气流进入叶轮舱，又能避免检测过程中手指误触转动的叶轮，也能防止较大的杂物卷入叶轮造成叶片损坏。

　　在实际选型适配中，这类手持风速计可以搭配不同长度的延长探杆，深入狭窄的管道内部完成风速检测，设备本身的结构预留了探杆连接的接口位，不需要额外改装就能完成配件拓展。建模过程中对外壳的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等缺陷，按键区域的硅胶按键与外壳的配合间隙控制在合理范围，既保证按键按压的回弹手感，又能防止灰尘从按键缝隙进入机身内部。显示屏的视窗采用透明耐磨材质，与外壳的配合处做了密封胶条的安装位，提升设备的整体防护等级，适配多粉尘、高湿度的检测作业环境。
