通讯设备用金属减震连接支架结构

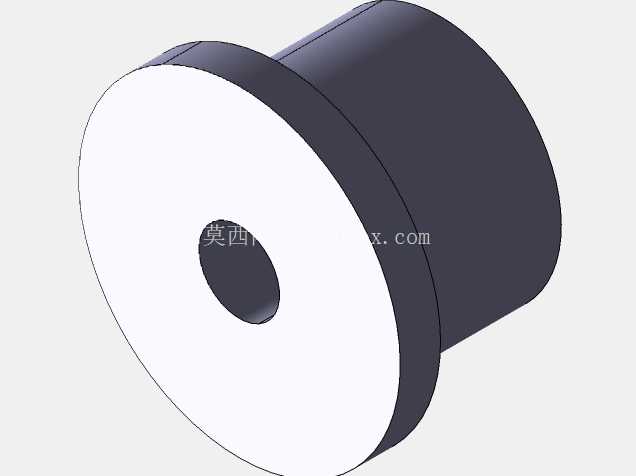

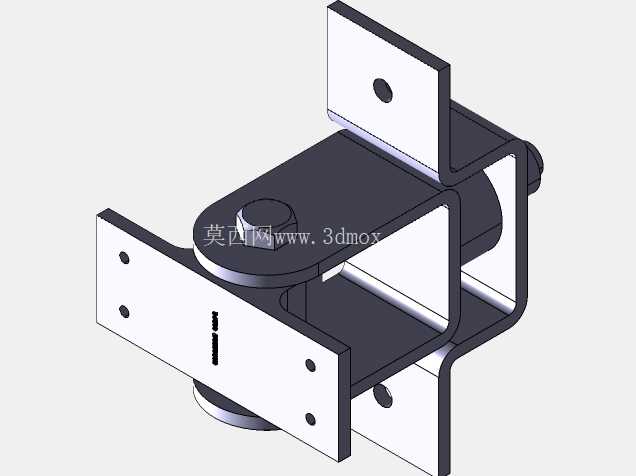

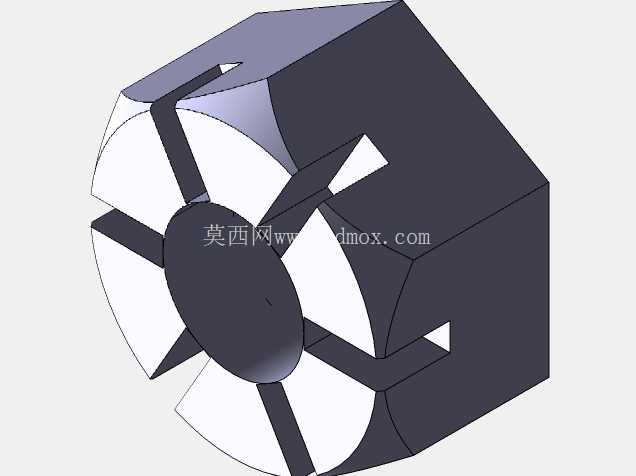

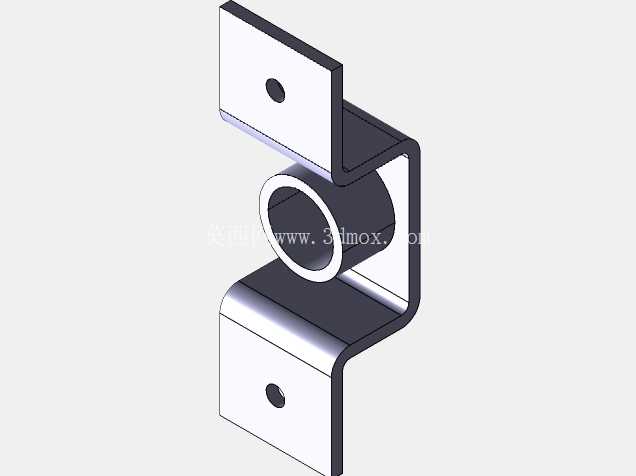

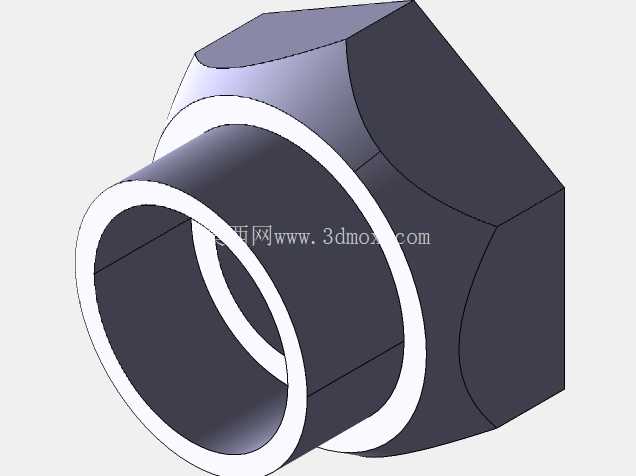

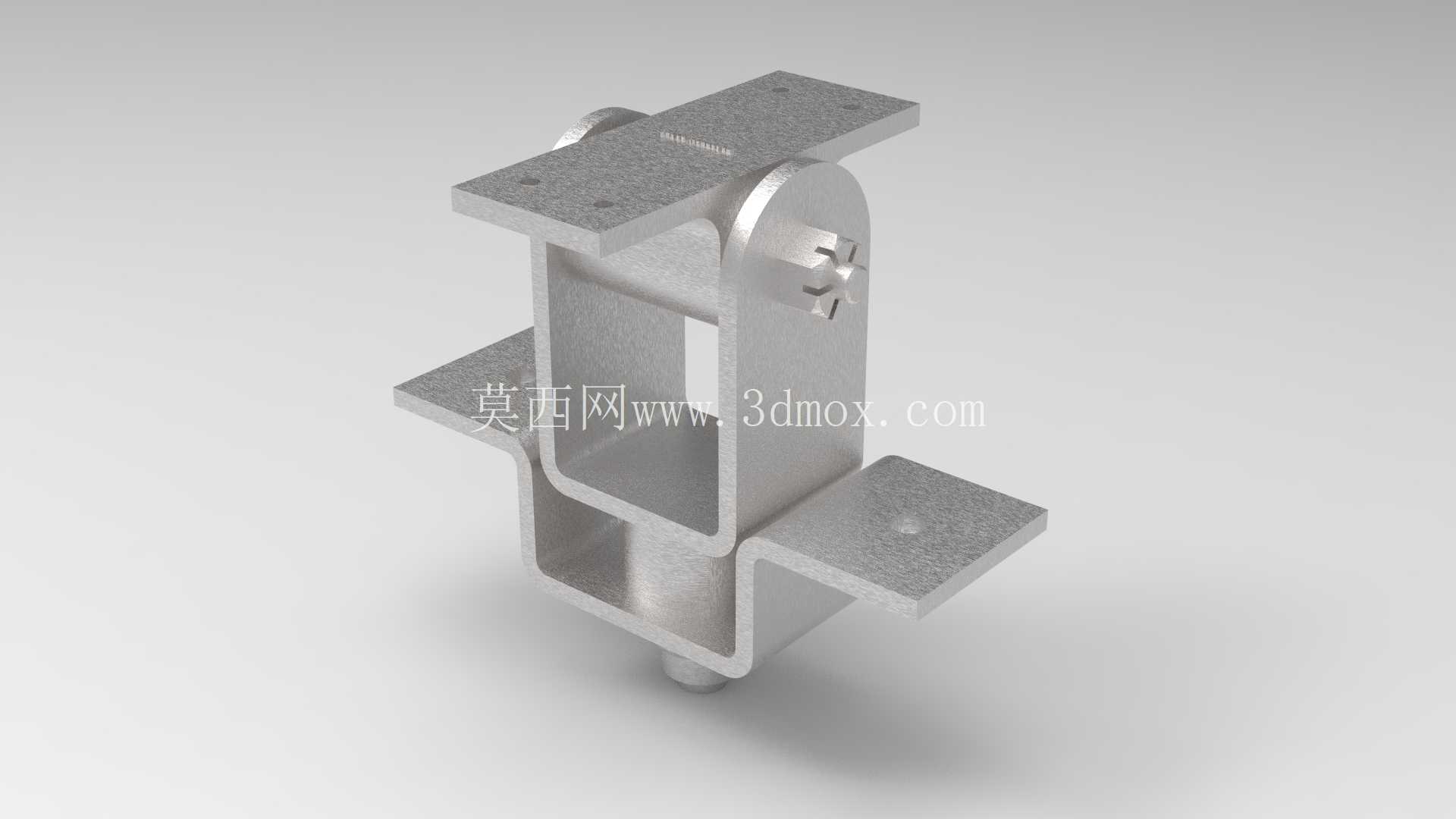

　　在户外通讯基站、车载通讯终端以及精密通讯机柜的安装场景中，设备运行过程中产生的持续振动、外部环境传递的冲击载荷，很容易造成内部板卡接插件松动、射频模块连接失效、精密元器件焊点疲劳脱落等问题，这类减震连接支架正是为解决这类振动防护需求设计的核心承载构件。从结构设计来看，该构件采用一体化折弯成型的金属主体作为核心承载框架，上下两端伸出的带安装孔平板，分别对应被减震设备端与固定基座端的安装接口，安装孔位采用对称排布设计，可适配M6-M8规格的标准紧固件，安装时无需额外加工转接板，直接通过螺栓即可完成两端的刚性预紧。

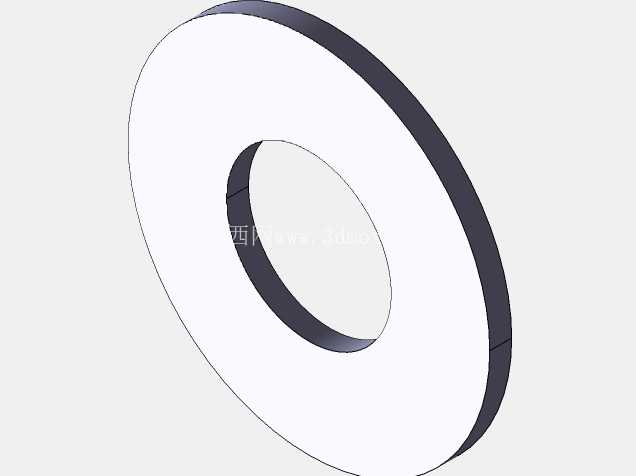

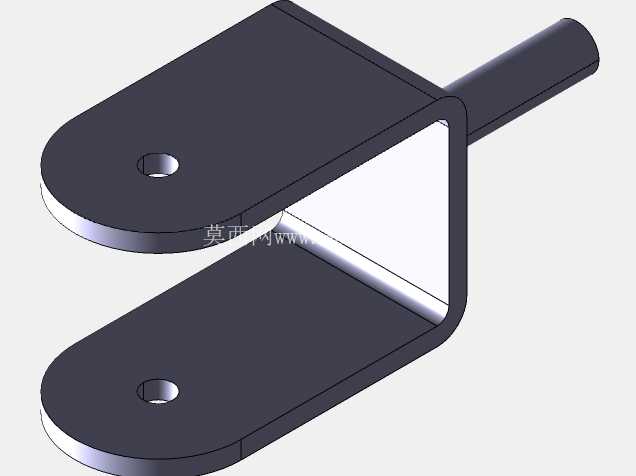

　　中间的铰接连接区域预留了转动间隙，配合内置的弹性阻尼元件，可在三个轴向实现振动能量的耗散：垂直方向的振动通过阻尼元件的压缩形变吸收能量，水平方向的横向冲击则通过铰接副的微小转动配合阻尼剪切形变完成缓冲，避免振动直接传递到通讯设备端。设计过程中重点考量了安装边界的适配性，主体框架的折弯内圆角采用R3的工艺参数，既避免折弯处应力集中导致的结构断裂，也不会因为圆角过大占用过多安装空间，整体安装完成后，支架的垂直方向总高度控制在120mm范围内，横向最大宽度不超过90mm，在狭小的通讯设备舱内部也能完成布置，不会和周边的走线槽、散热模块产生干涉。

　　实际应用中，这类减震支架通常成组使用，单组支架的额定静载荷可达15kg，四组配套使用即可满足60kg以内通讯设备的减震防护需求，在车载通讯场景下，可有效过滤车辆行驶过程中路面传递的2-200Hz频率范围内的振动，将传递到设备端的振动加速度降低70%以上，避免车辆行进过程中通讯信号出现中断、丢包的问题。在基站户外安装场景中，支架的金属主体采用表面镀锌处理，可适应-40℃到85℃的工作环境温度，耐受户外雨水、盐雾的侵蚀，长期使用不会出现锈蚀卡滞的问题，铰接部位预留的润滑脂存储槽，可在出厂时填充长效润滑脂，确保5年以上的使用周期内铰接部位转动灵活，不会因为锈蚀导致减震性能下降。

　　结构建模过程中，对各个折弯边的垂直度、安装孔的位置度都做了严格的公差约束，安装孔的位置度公差控制在±0.1mm以内，确保批量生产时支架可以直接和标准通讯设备的安装孔位适配，不需要现场配钻。中间的阻尼元件安装槽采用卡槽式设计，更换阻尼元件时不需要完全拆解支架，仅需松开一端的铰接销轴即可完成阻尼件的替换，后期维护十分便捷。不同于常规的橡胶减震垫，这种金属铰接式的减震结构不会出现橡胶老化、蠕变的问题，长期承载下不会出现高度沉降，可始终保持设备的安装精度，对于需要严格控制安装平面度的射频通讯设备而言，可有效避免因为减震件变形导致的天线角度偏移、信号覆盖范围偏差的问题。在结构强度校核环节，针对支架的薄弱折弯部位做了有限元仿真验证，在承受3倍额定载荷的冲击工况下，最大应力出现在折弯过渡区域，应力值远低于材料的屈服强度，不会出现塑性变形，铰接销轴采用40Cr调质处理，表面硬度达到HRC28-32，可承受长期的转动磨损，不会出现销轴断裂、磨损松旷的问题。
