对夹式高压管路连接法兰结构

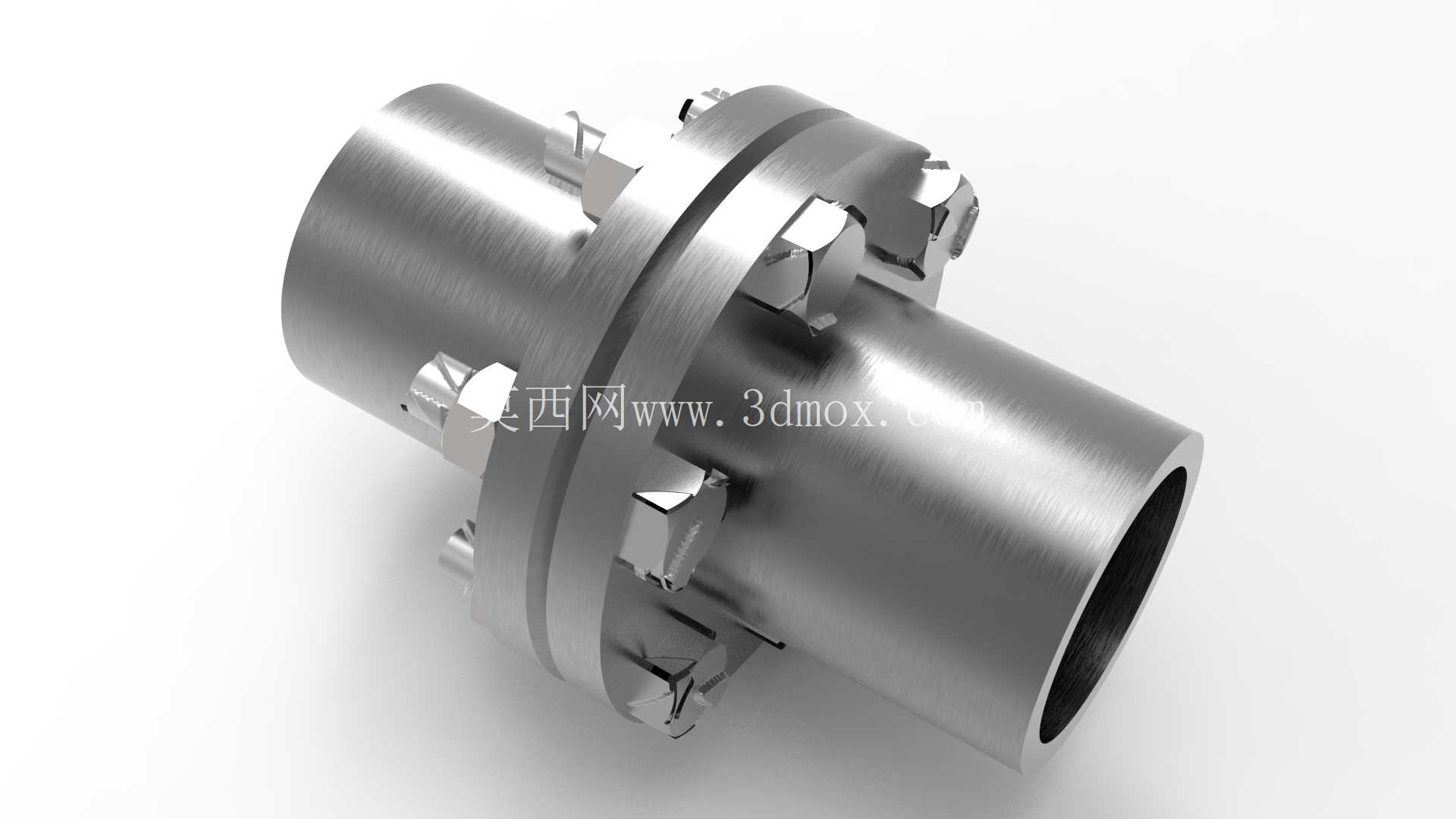

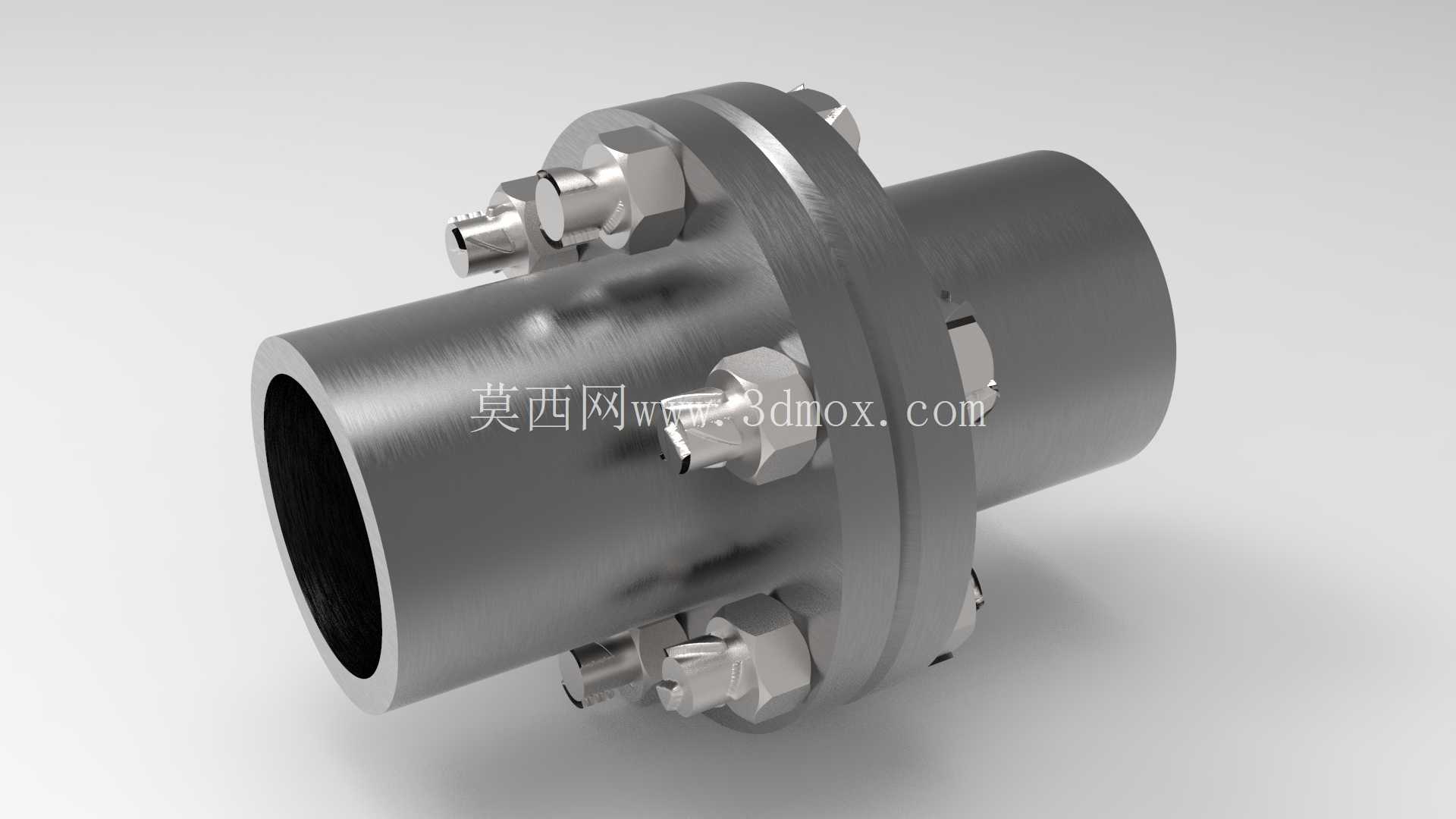

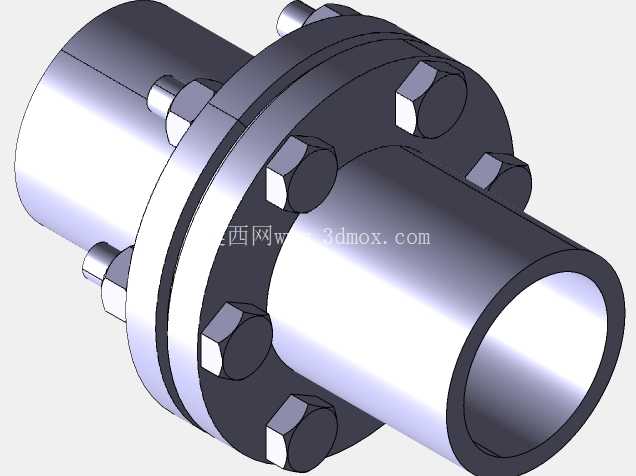

　　在化工流体输送、液压动力回路、工业给排水以及中高压蒸汽管网的搭建作业中，法兰是实现管段与管段、管段与阀件、管段与动力设备之间可拆卸刚性连接的核心部件，这套对夹式法兰结构的建模逻辑完全围绕现场安装的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于连接强度与密封可靠性的核心需求。从结构组成来看，该法兰采用凸面对接的密封形式，两端带颈结构直接与对应管径的管道完成焊接适配，颈段的过渡圆角做了圆弧处理，避免焊接后应力集中在焊脚位置，在管路承受压力波动、温度形变时，能有效分散焊缝位置的载荷，降低长期运行下焊缝开裂的风险。

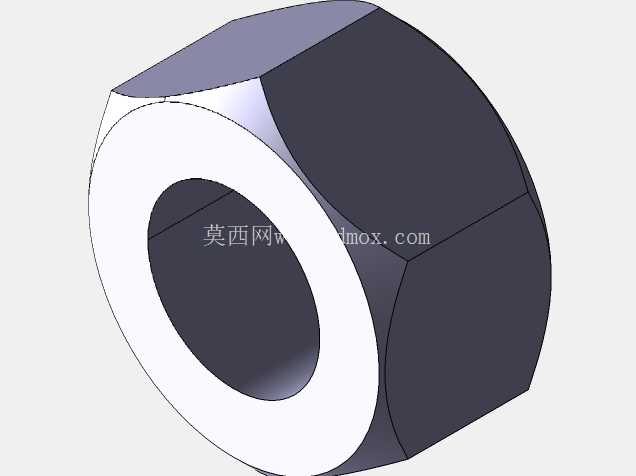

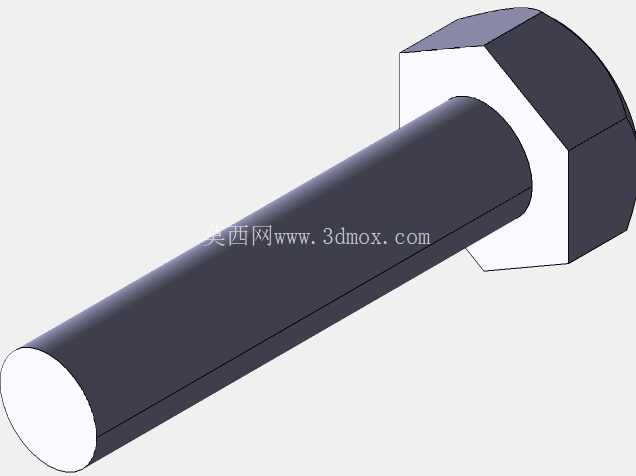

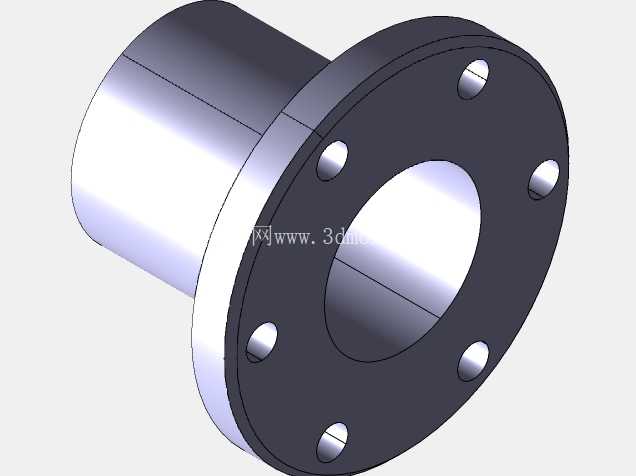

　　法兰盘周向均匀分布的螺栓孔位，孔位的节圆直径、孔径公差都匹配对应压力等级的紧固件规格，安装时螺栓从一侧法兰孔穿入，另一侧配合六角螺母完成预紧，预紧过程中法兰盘端面的凸台会挤压中间的密封垫片，让垫片材料发生微量形变填补端面的微观不平，实现管路内部介质的无泄漏密封。设计过程中首先明确了适配的管道通径，以此确定法兰内径的基本尺寸，内径与管道外径采用间隙配合，预留出现场焊接时的组对调整余量，避免管道插入法兰颈段时出现卡滞，同时也能抵消管道下料时的少量尺寸偏差。法兰盘的厚度是根据公称压力等级计算得出的，要保证在螺栓预紧力作用下，法兰盘不会发生翘曲变形，一旦法兰盘刚度不足出现翘曲，密封面的比压就会分布不均，局部位置压力达不到密封要求就会出现介质渗漏，严重时甚至会在压力冲击下出现密封失效。螺栓孔的数量和单孔直径是结合总预紧力需求核算的，周向均匀排布的孔位让每个螺栓承受的预紧载荷基本一致，避免个别螺栓过载出现拉长、断裂的问题。

　　从安装边界来看，这套法兰安装时需要预留足够的螺栓操作空间，法兰外侧到周边障碍物的距离要满足扳手或者扭矩工具的操作行程，避免现场安装时出现螺栓无法紧固的问题；法兰对接时两端的同轴度误差要控制在允许范围内，偏心量过大会导致密封面贴合不全，同时会让管路运行时产生额外的附加弯矩，长期作用下会损伤法兰连接位置以及相邻的阀件、设备接口。在实际应用场景里，这类带颈对夹法兰常被用在减压阀、球阀、止回阀等阀件的进出口连接位置，因为阀件本身需要定期拆解检修或者更换，法兰连接的可拆卸特性刚好满足这类维护需求，不需要像焊接连接那样切割管段就能完成阀件的拆装。

　　和普通的平焊法兰相比，带颈结构的法兰刚性更好，能承受更高的管路压力和温度波动，适合用在中高压的工业管路系统中，比如液压系统的压力管路、化工生产的物料输送管路、厂区的蒸汽供热管路，都能看到这类结构的应用。建模过程中对法兰的所有倒角、圆角都做了还原，这些细节并非无关紧要的工艺结构：法兰端面的外缘倒角是为了安装时方便对准密封垫片，避免垫片被法兰锐边划伤；螺栓孔的两端倒角是为了穿入螺栓时起到导向作用，同时去除孔口的毛刺，避免螺栓穿入时被毛刺刮伤螺纹，影响预紧扭矩的准确性；颈段和管道连接位置的坡口结构，是为了现场焊接时能保证焊透，提升焊缝的连接强度，避免未焊透导致的焊缝强度不足、介质从焊缝位置渗漏的问题。另外，法兰密封面的表面粗糙度也在建模时做了对应体现，密封面不需要过高的光洁度，过高的光洁度反而会让垫片无法产生足够的形变填补微观间隙，合适的粗糙度既能保证密封垫片的有效贴合，也能降低加工时的工艺成本。在管路系统的应力计算中，法兰位置是整个管路的刚性节点，建模时准确还原法兰的外形和质量参数，也能为后续的管路应力分析、支吊架位置设计提供准确的模型基础，避免因为模型简化导致应力计算结果出现偏差，影响整个管路系统的运行可靠性。
