挖掘机工作臂液压驱动结构三维设计

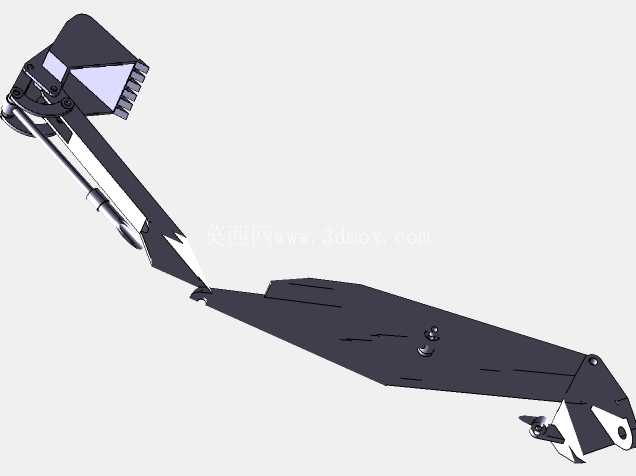

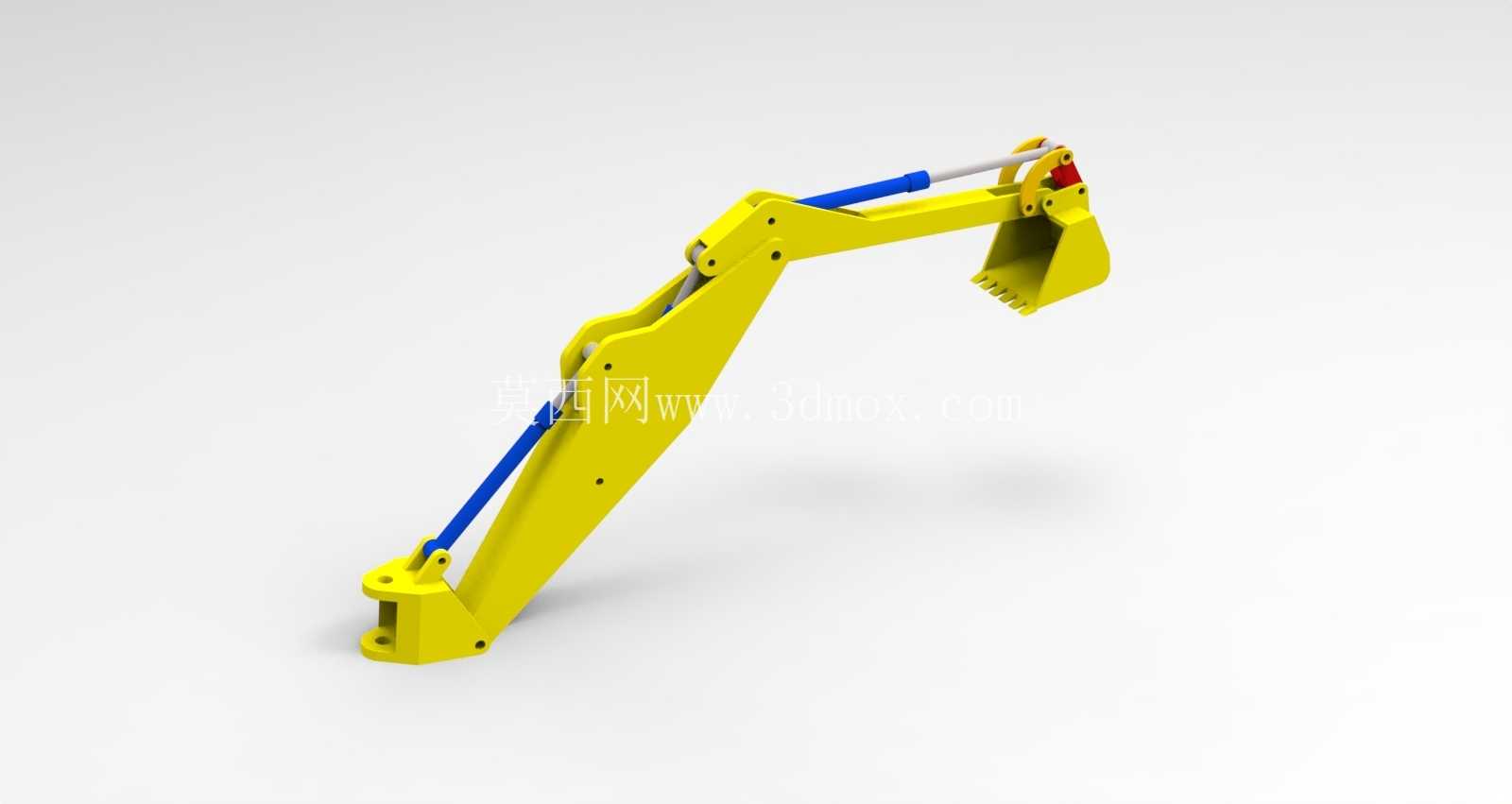

　　这套挖掘机工作臂结构，核心服务于土方作业场景下的多自由度动作需求，覆盖基坑开挖、散料装卸、场地平整、边坡修整等常见施工工况，可适配中小型履带式挖掘机的上车安装接口，完成动臂举升、斗杆收放、铲斗翻转的连贯作业动作。从实际施工需求出发，工作臂的各铰接点位置经过反复校核，确保在最大挖掘半径工况下，斗齿尖的挖掘力能够满足硬土、碎石层的切入要求，同时在举升极限位置不会与上车回转平台、驾驶室结构发生运动干涉。设计过程中优先考虑了液压管路的排布空间，动臂与斗杆的腹板上预留了液压油缸的安装支座与管夹固定位，避免作业过程中管路与结构件发生摩擦剐蹭，延长高压胶管的使用寿命。

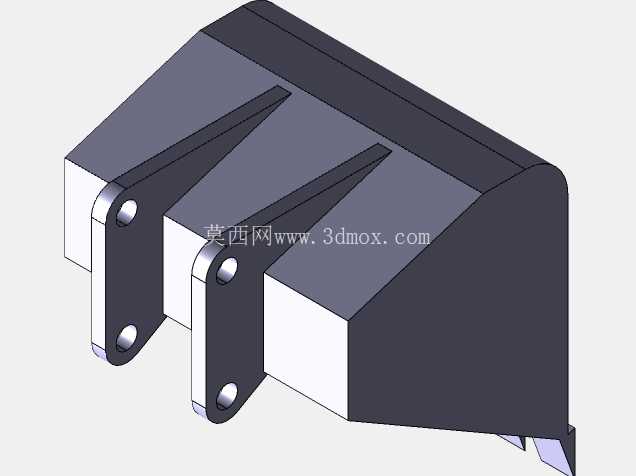

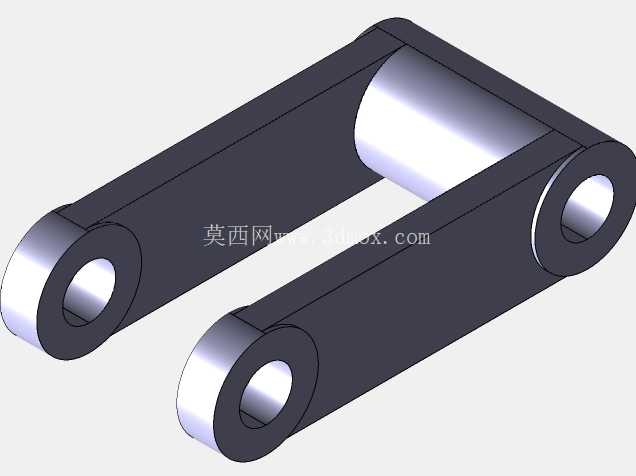

　　各铰接部位采用销轴连接的结构形式，预留了润滑脂注油通道，方便日常维护时加注润滑脂，降低铰接副的磨损速率，延长结构件的整体服役周期。铲斗的斗唇部分做了加厚处理，斗齿采用可更换的装配式结构，当斗齿磨损到限后可直接单独更换，无需整体更换铲斗，降低施工过程中的配件维护成本。动臂的截面采用变截面箱型结构，在受力较大的根部位置加大了截面高度与板材厚度，向臂端方向逐步收窄截面，在保证整体结构强度、刚度满足重载挖掘需求的前提下，尽可能降低结构件自重，减少上车回转机构与动臂举升油缸的负载压力。斗杆的结构同样采用箱型焊接结构，与斗杆油缸、铲斗油缸的连接支座位置做了局部加强，增加了加强筋板分散应力，避免重载挖掘时支座位置出现应力集中导致的焊缝开裂问题。

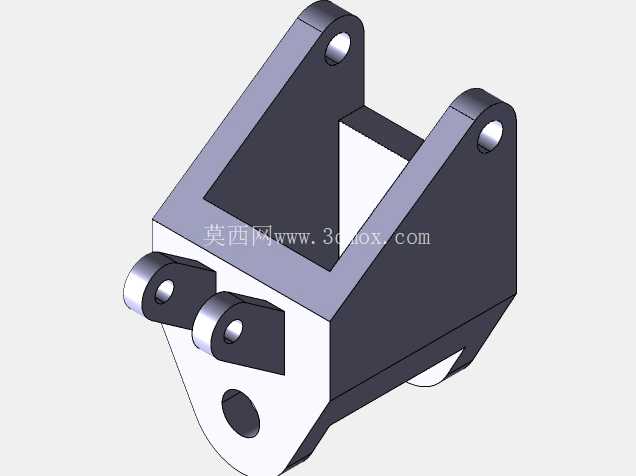

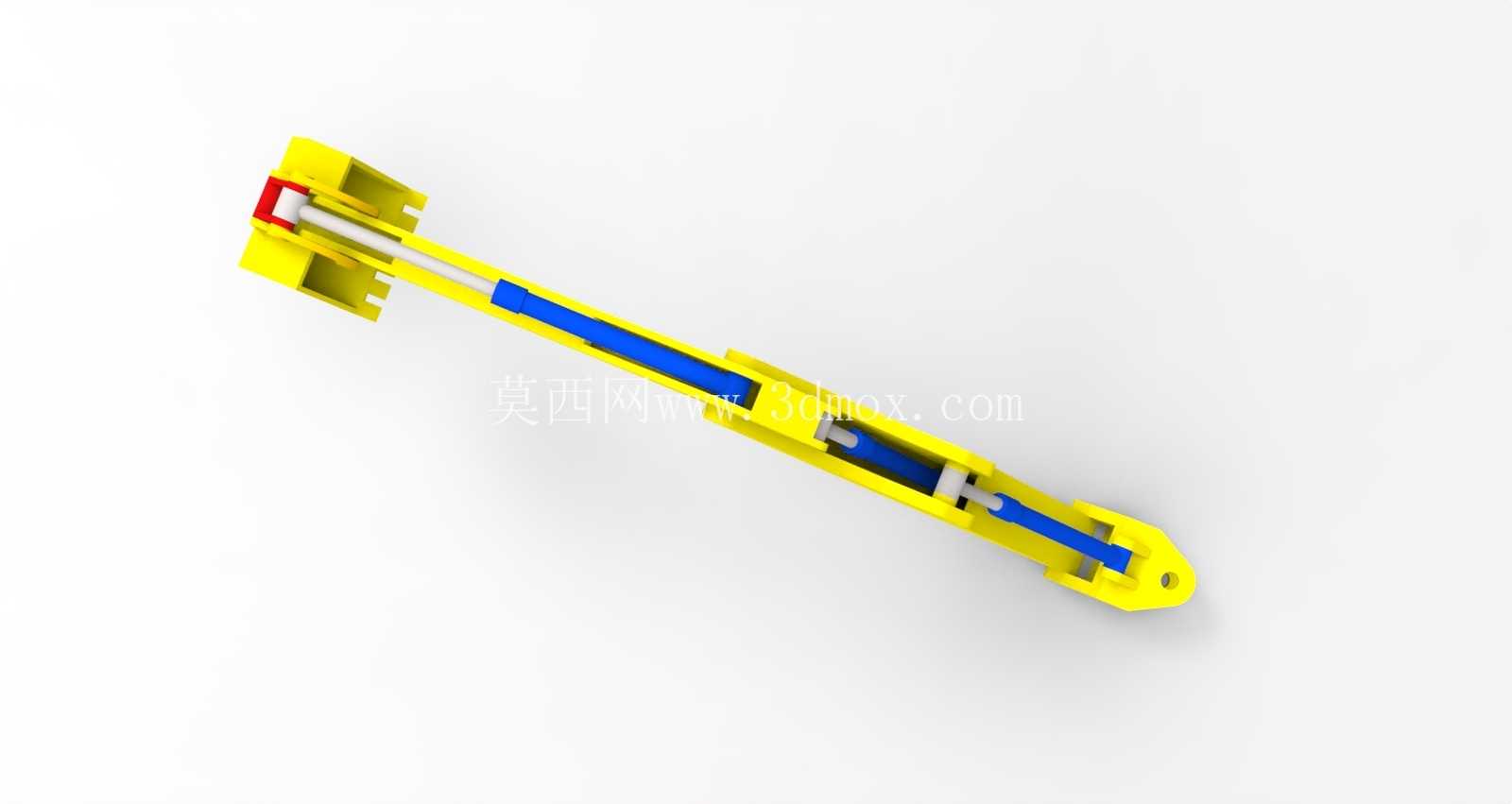

　　液压油缸的铰接点位置经过运动仿真验证，确保在全行程动作范围内，油缸不会出现死点位置，同时各动作的速度变化平缓，不会出现动作突变导致的整机晃动，提升操作过程中的平顺性。安装边界方面，动臂根部的两个铰接支座孔距与中小型挖掘机的上车安装座完全匹配，回转中心到动臂根部的距离符合常规整机布局要求，不会影响回转支承的正常运转，也不会占用过多的上车布置空间，给液压油箱、燃油箱、主控阀等部件留出足够的安装位置。在实际作业过程中，这套工作臂结构可配合斗杆的不同伸出长度，实现不同挖掘深度、不同卸料高度的作业需求，当配合回转机构动作时，可完成较大范围内的物料转移，无需频繁移动整机位置，提升施工效率。

　　铲斗的斗容经过匹配计算，与整机的液压系统流量、系统压力参数适配，避免出现斗容过大导致的挖掘力不足、动作迟缓问题，也不会因为斗容过小造成的功率浪费。结构设计过程中充分考虑了焊接工艺性，所有板材的拼接焊缝都预留了足够的焊接操作空间，避免出现无法施焊的死角，同时焊缝位置尽量避开应力集中区域，降低焊接残余应力对结构强度的影响。各铰接孔的加工精度要求明确，同轴度、圆柱度公差控制在合理范围内，确保销轴安装后不会出现偏磨问题，保证铰接部位转动灵活无卡滞。液压油缸的选型匹配了工作臂的负载需求，动臂油缸采用大缸径结构保证足够的举升力，斗杆与铲斗油缸的缸径与杆径经过推力计算，满足挖掘作业时的最大推力要求，同时油缸的缓冲结构可以在行程末端起到缓冲作用，避免活塞与缸筒端盖发生刚性撞击。
