电气布线用带安装座电缆理线夹架

在电气柜装配、通讯设备机架布线、工业设备内部走线场景中，线缆杂乱堆叠一直是困扰装配与后期运维的常见问题，这款电缆管理夹架正是针对这类痛点设计的走线固定构件。日常做设备结构设计时，经常遇到柜内强弱电混布、线缆弯折半径不足、运维时扯动线芯导致端子松脱的问题，这类夹架的核心作用就是将多股线缆按走向分槽固定，让每一束线缆都有独立的排布空间，避免不同回路线缆互相挤压干扰，也能让走线路径清晰可辨，后期排查线路故障时不需要反复翻找捆扎的线束。

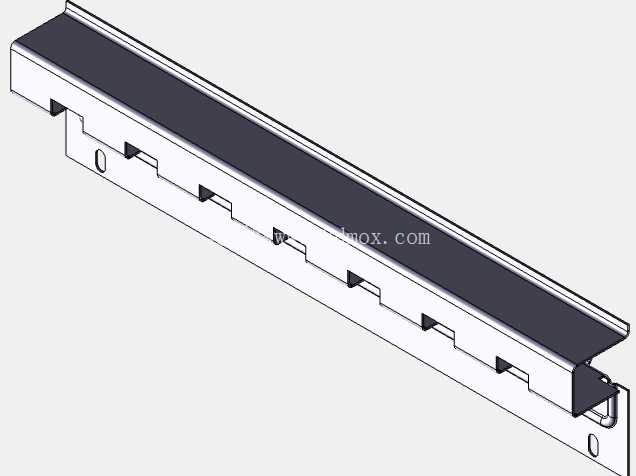

从结构设计来看，这款夹架采用长条形主体搭配上盖的形式，主体上均匀排布多个内凹的卡槽，每个卡槽可以容纳单股或者小束线缆，卡槽的开口尺寸经过适配，既可以轻松将线缆卡入，又能依靠卡槽两侧的限位结构防止线缆从槽位脱出，上盖扣合后可以完全覆盖卡槽顶部，避免线缆在设备振动、运输过程中从槽位蹦出，相比传统的扎带捆扎方式，这种分槽结构不会对线缆外绝缘层产生过度勒压，长期使用也不会出现扎带嵌破绝缘皮的隐患。夹架底部设计了带安装孔的固定底座，安装孔位适配常规的自攻螺钉、机螺钉规格，可以直接固定在电气柜安装板、设备机架侧壁、走线槽侧边等平面位置，安装时不需要额外加工复杂的适配结构，只要在安装面标记孔位钻孔或者直接利用现有安装孔就能完成固定，安装边界灵活，既可以沿水平走向排布固定横向走线，也可以垂直安装固定竖向的垂直线缆，甚至可以根据走线转角需求截断成不同长度使用，适配不同的布线空间。

在实际选型应用中，这类夹架的卡槽间距经过合理规划，相邻槽位之间的隔档有足够的结构强度，不会因为线缆的挤压出现变形断裂，主体材质选用具备一定韧性的工程塑料，既可以保证卡线时的弹性余量，又能满足工业场景下的耐温、绝缘要求，不会因为柜内温度升高出现软化变形，也不会因为静电积累对弱电信号线缆产生干扰。做三维建模时，这类构件的细节处理需要重点关注卡槽的倒角设计，卡槽入口处做了小圆角过渡，卡入线缆时不会刮伤线缆的外护套，上盖与主体的卡扣配合位置做了限位止口，扣合后不会出现横向窜动，安装底座的孔位周边做了加厚处理，螺钉锁紧时不会出现底座开裂的问题。

不同于开放式的走线槽，这款夹架属于分格式的线缆固定件，更适合线缆数量不多但需要精准分路固定的场景，比如设备面板后侧的接线端走线、小型通讯机架内的用户线排布、自动化设备传感器线缆的整理，每一根线缆对应一个槽位，接线时可以直接顺着槽位找到对应的端子，不需要在杂乱的线束里逐一核对线号。在设计适配结构时，需要注意夹架的整体高度尺寸，安装后要预留足够的上盖开合空间，避免与周边的元器件、柜门产生干涉，夹架的长度可以根据实际布线长度灵活裁切，裁切后的断面只需要做简单的毛刺处理就可以继续使用，不会影响整体的固定强度。日常做设备布线设计时，提前预留这类夹架的安装位置，可以大幅减少后期布线的整理工作量，也能让设备内部的走线工艺更加规范，符合电气装配的工艺要求，避免因为线缆杂乱带来的安全隐患。
