汽车转向系统转轴支撑固定支架结构

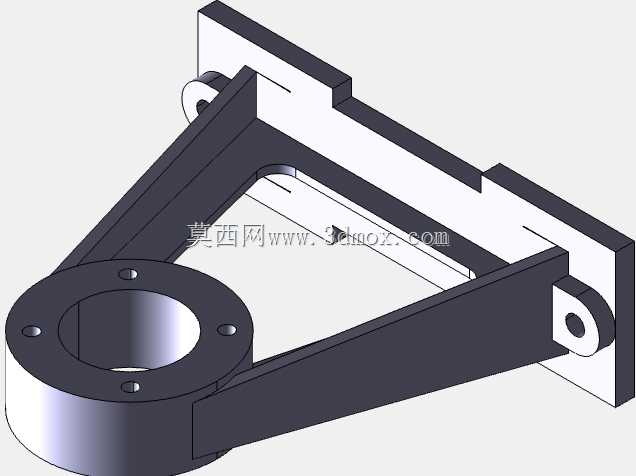

在商用车与乘用车的转向系统布局中，转向轴的支撑刚性直接决定转向操作的平顺性与路感反馈精度，这款三角构型的支撑支架正是为解决转向轴中段支撑、悬架稳定杆安装的复合需求设计的承载结构件。不同于单一功能的轴承座类零件，该支架需要同时承担转轴径向载荷、车身侧倾带来的交变扭矩、以及颠簸路况下的冲击载荷，因此在结构设计上采用了三角形侧臂的力学构型，利用三角形结构的固有刚性特性，在不额外增加零件壁厚的前提下最大化提升抗扭、抗弯截面系数，避免转向过程中支架形变导致的转轴卡滞、转向虚位增大等问题。

支架主体的中央圆形壳体是核心功能区域，壳体的内孔尺寸按照常用转向轴衬套、深沟球轴承的安装公差带设计，内孔端面预留了轴承轴向定位的台阶面，壳体法兰端面上均匀分布四个安装孔，可通过螺栓实现轴承端盖的固定，防止车辆长期运行过程中轴承出现轴向窜动，同时也方便后期维保过程中轴承的拆卸更换，不需要对支架整体进行破坏性拆解。两侧延伸出的三角臂采用变截面设计，靠近中央壳体的位置截面厚度更大，用于承接转轴传递来的集中载荷，向安装底座延伸的过程中截面逐步收窄，在保证应力传递路径顺畅的前提下尽可能降低零件自重，避免转向系统簧下质量过度增加影响操控响应。

支架底部的宽幅安装底座是与车身底盘、副车架连接的核心界面，底座上的两个安装衬套孔采用同轴度公差严格控制，孔内预设了金属衬套的压装余量，安装时可通过压装橡胶金属复合衬套，过滤路面传递到转向轴的高频振动，避免方向盘出现麻手的振动问题，同时衬套的微量形变可以补偿底盘加工、装配过程中带来的尺寸误差，降低装配应力对支架使用寿命的影响。从安装边界来看，该支架的整体外轮廓适配多数A级乘用车、轻型商用车的转向柱下方布局空间，不会与周边的制动管路、线束、防火墙钣金产生运动干涉，三角臂的镂空区域还可以为转向轴的万向节转动预留足够的摆动空间，满足车轮上下跳动、转向过程中转轴的角度变化需求。

在实际装车场景中，这类支架除了用于转向柱的中段支撑外，还可适配悬架系统的横向稳定杆安装、中间传动轴的辅助支撑等场景，结构上的安装孔位预留了足够的通用化设计空间，不需要额外打孔修改即可适配多种相近规格的转轴类零件支撑需求。设计过程中针对支架的应力集中区域做了圆角过渡处理，尤其是三角臂与中央壳体、安装底座的连接位置，均采用了大圆角平滑过渡，避免应力集中导致的疲劳开裂问题，经过载荷仿真验证，在承受三倍额定冲击载荷的工况下，支架的最大形变值控制在0.2mm以内，完全满足整车耐久测试的刚度要求，不会因为支架形变影响转向系统的传动精度。

不同于冲压焊接式的支架结构，该一体式的结构设计避免了焊接过程中产生的热变形、焊缝应力集中等问题，零件的尺寸一致性更好，适合批量压铸或者机加工生产，安装面的平面度公差可以控制在0.05mm以内，保证安装后轴承孔的同轴度符合设计要求，不会出现转轴安装后转动卡滞、偏磨等问题。在三维建模过程中，所有的安装孔位、配合面均按照整车装配的公差要求进行参数化设计，设计人员可以根据具体车型的安装空间需求，快速调整三角臂的长度、安装底座的孔位间距，不需要对整体结构进行重构，大幅缩短同类型支撑支架的开发周期，适配不同车型的转向系统布局需求。
