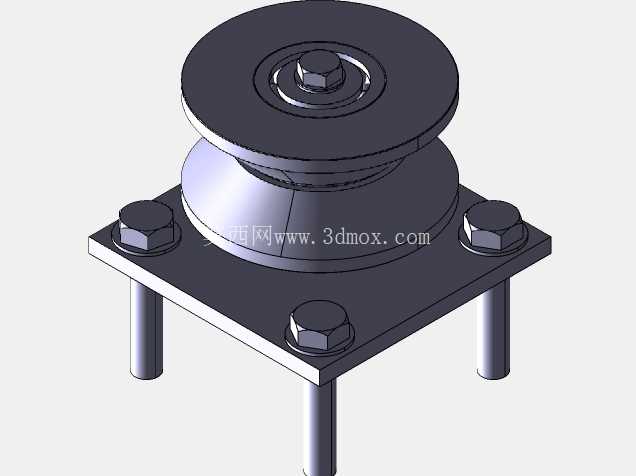

方形安装座带螺栓固定V型导向轮组件

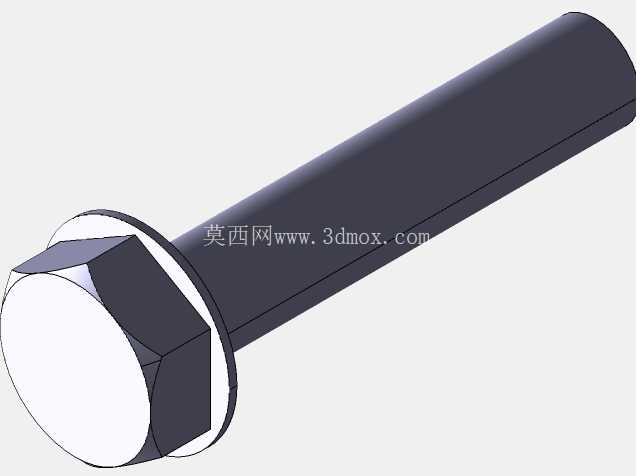

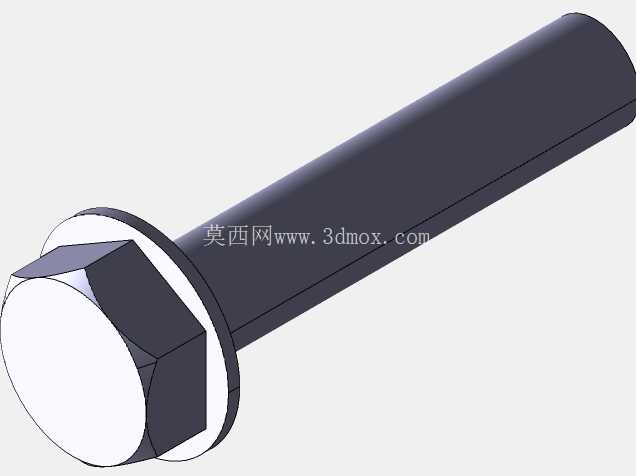

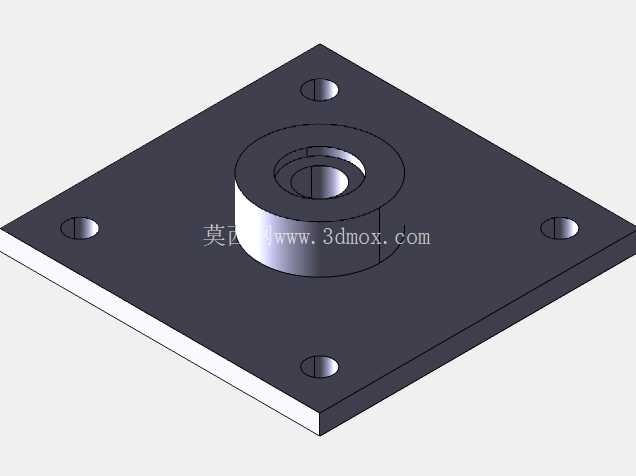

　　这款V型轮组件常被应用在需要线性导向、柔性传动换向的工业场景中，比如轻型输送线的侧边导向、通讯线缆架设的走线换向、小型自动化设备的滑动限位结构里，区别于平带轮的平面接触特性，V型槽结构能让配套的圆截面传动件或者导向轨卡在槽内，避免运行过程中出现脱槽、跑偏的问题，在有小幅振动的设备工况下，这种自定心的槽型结构能大幅降低日常运维的调整频次。从结构设计逻辑来看，组件采用方形安装底板作为承载基体，四个角点布置外六角螺栓实现轮体部分与安装板的锁紧固定，底板下方伸出的两根定位柱可以在安装时先卡入安装基面的预留孔内，完成预装定位，避免锁螺栓的时候组件出现移位，不需要额外的工装扶持就能完成单人装配作业，这种定位柱加螺栓锁紧的组合，在承受侧向载荷的时候，定位柱能分担部分剪切力，避免螺栓长期受剪出现断裂失效。

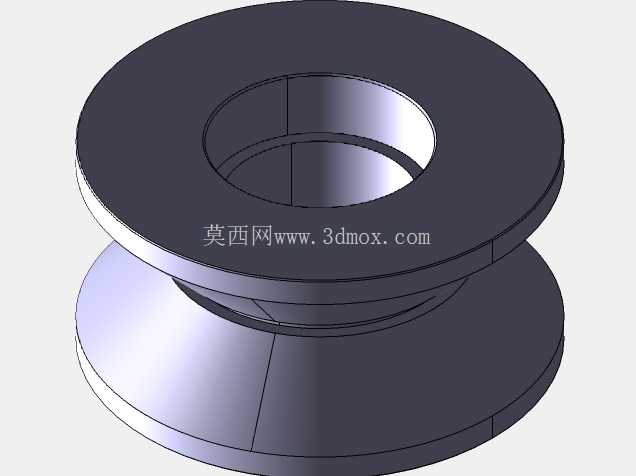

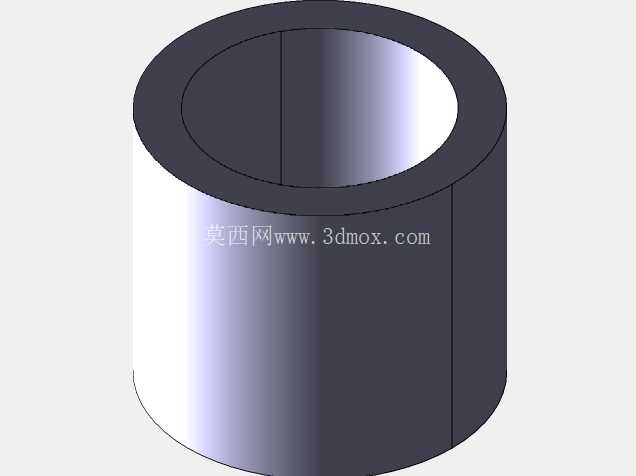

　　轮体部分采用单V型槽结构，槽面做了圆弧过渡处理，不会对配套的绳索、圆轨造成尖锐切削磨损，轮体中心集成了转动支撑结构，不需要额外加装轴承座就能实现顺畅转动，减少了装配时的零件对齐工作量，顶部的锁紧螺栓把轮体、支撑结构、安装底板串接成一个整体，拆解维护的时候只需要拧下顶部螺栓就能拆分轮体部分，不需要把整个底板从安装基面上拆下来，能缩短设备停机维护的时间。在安装边界方面，方形底板的四个螺栓孔中心距遵循常规的轻型安装件孔位规范，适配市面上多数标准型材的安装孔距，不需要对安装基面做额外的打孔改造；下方定位柱的伸出长度经过匹配设计，卡入安装基面后不会突出基面背面，不会和基面下方的其他结构产生干涉；轮体的外径尺寸控制在合理范围，转动时的外轮廓不会超出方形底板的边界太多，在紧凑安装空间里也不会和周边的零部件产生运动碰撞。

　　实际选型使用的时候，需要注意匹配V型槽的开口尺寸和配套传动件或者导向轨的直径，保证接触面积在合理区间，避免槽面局部应力过大出现过早磨损；安装时要保证底板和安装基面完全贴合，避免出现倾斜导致轮体转动卡滞，四个角的锁紧螺栓要按照对角顺序分次拧紧，保证底板受力均匀，不会出现翘曲变形影响轮体的转动同轴度。这种集成式的V轮组件相比分体式自行组装的轮组结构，省去了轴承选型、轮体加工、座体配合公差匹配的环节，结构设计时直接选用就能缩短研发周期，同时零件的集成度更高，累积装配公差更小，运行时的跳动量更低，在对导向精度有一定要求的轻型运动结构里适用性很强，比如小型滑动门的导向、户外通讯线缆的支撑换向、轻型吊装设备的走线滑轮等场景，都能看到这类结构的应用。

　　设计这类组件的时候，需要重点关注轮体槽面的硬度和转动副的耐磨性能，因为长期和传动件或者导向轨接触摩擦，槽面如果硬度不足会很快磨出凹痕，导致运行卡顿，而转动副的间隙如果控制不当，会出现运行晃动，影响导向精度，所以在建模阶段就要对配合公差做合理设定，保证转动顺畅的同时不会有过大的窜动间隙，安装孔的位置度也要严格控制，避免现场安装时出现孔位对不上的问题。
