通讯设备用多面开孔钣金安装固定支架

　　这款钣金支架主要应用于通讯传输设备的内部组件安装场景，常见于光端机、信号中继模块、小型通讯交换单元的机箱内部，用来承载固定线路转接模块、信号处理板卡或者小型滤波元件，解决通讯设备内部零散组件的安装定位问题，避免设备运输、运行过程中内部组件移位导致的线路松脱、信号接触不良等故障。从结构设计来看，整体采用薄钢板折弯成型的盒式半开放结构，没有做全封闭设计，一方面是为了减轻构件自身重量，降低通讯设备的整体负重，另一方面半开放的结构可以给内部安装的电子元件留出足够的散热空间，避免密闭空间导致的热量堆积，影响通讯元件的工作稳定性。

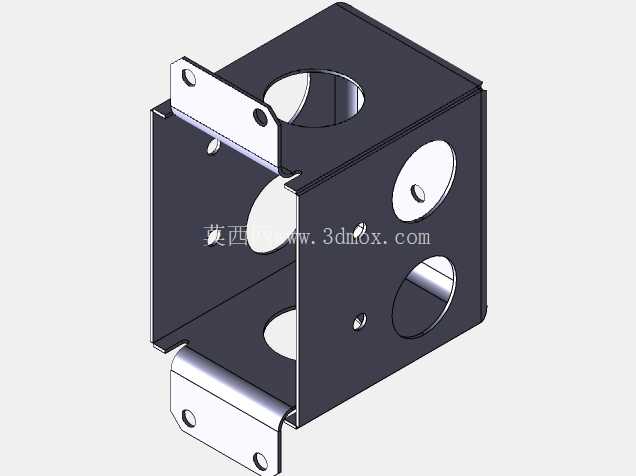

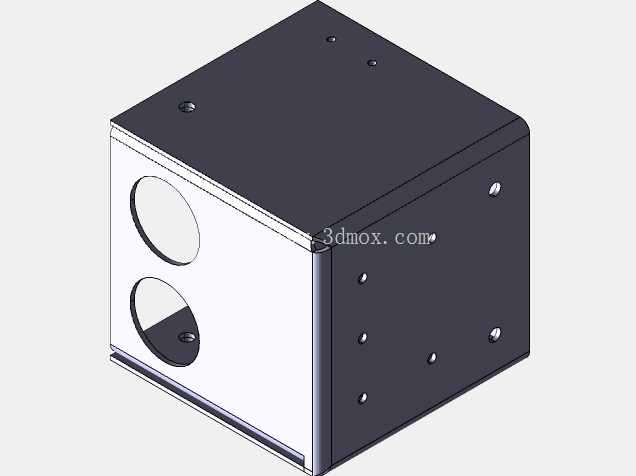

　　支架的三个相邻立面都开设了不同直径的圆形通孔，大尺寸通孔主要是为了穿过通讯线缆、射频连接线，方便不同模块之间的线路走线，避免线缆过度弯折造成的信号衰减，小尺寸的定位孔则是用来配合自攻螺丝或者铜柱，实现内部电路板、功能模块的锁紧固定，每个立面的孔位都做了去毛刺处理，避免安装过程中割伤线缆绝缘层，造成线路短路的隐患。顶部和底部延伸出的折弯安装耳片上开有固定孔，安装时可以直接通过螺丝将整个支架固定在通讯机箱的内壁安装柱上，耳片的折弯角度做了90度精准限位，安装后支架与机箱内壁的贴合间隙控制在0.2mm以内，不会出现安装歪斜的问题，保证内部组件的安装平面度。

　　设计过程中充分考虑了板材加工的工艺性，所有折弯处都预留了合适的折弯半径，没有出现锐角折弯的结构，避免板材折弯过程中出现开裂问题，所有孔位的位置都避开了折弯线，防止冲孔后折弯出现孔位变形的情况，支架的边缘都做了压边处理，没有裸露的锋利切口，既可以提升构件的结构强度，也能避免装配人员安装时被划伤。从安装边界来看，整体的立方体结构尺寸适配标准1U通讯机箱的内部安装空间，不会和机箱内的电源模块、主控制板产生安装干涉，安装耳片的孔位间距匹配通用通讯机箱的内壁安装孔距，不需要额外做打孔改造就可以直接装配使用。不同立面的开孔方向对应不同方向的走线需求，侧面的大孔可以对接机箱侧面的线缆出口，正面的开孔可以对接面板上的接口模块，底部的开孔则方便内部元件的引线向下连接到主板接口，多方向的走线设计可以让设备内部的线路排布更规整，减少线路交叉带来的信号干扰问题。板材的厚度选用常规通讯钣金件的通用厚度，既保证足够的结构强度，承载重量不超过1kg的电子元件不会出现变形，也不会因为板材过厚导致折弯难度增加、整体重量超标。

　　支架表面做了黑色喷塑处理，一方面可以提升板材的防锈能力，适应通讯机房不同的温湿度环境，另一方面哑光的黑色表面不会产生光线反射，不会影响设备内部其他光感元件的正常工作，喷塑层的厚度控制在合理范围，不会因为涂层过厚导致安装孔位尺寸变小，影响螺丝的正常装配。在实际装配过程中，这款支架可以兼容多种不同尺寸的小型通讯模块，不需要针对单一模块做专门的定制支架，通用性较强，能够降低通讯设备组装时的配件种类，减少物料管理的成本，半开放的结构也方便后期设备维护时直接观察内部元件的工作状态，不需要完全拆下支架就可以进行线路插拔、元件更换的操作，提升后期维护的效率。
