手动螺旋起重顶升设备结构设计

在设备检修、小型构件安装、模具拆装这类需要小行程重载顶升的作业场景里，手动螺旋类顶升设备的使用频次一直居高不下，不同于液压类顶升设备存在的渗漏风险、长期保压泄压问题，纯机械螺旋传动的结构可以实现无额外动力输入下的长时间载荷保持，尤其适合无气源、无电源的野外抢修、狭小空间作业场景，作业时不需要额外配套动力管线，单人即可完成携带、操作全流程。

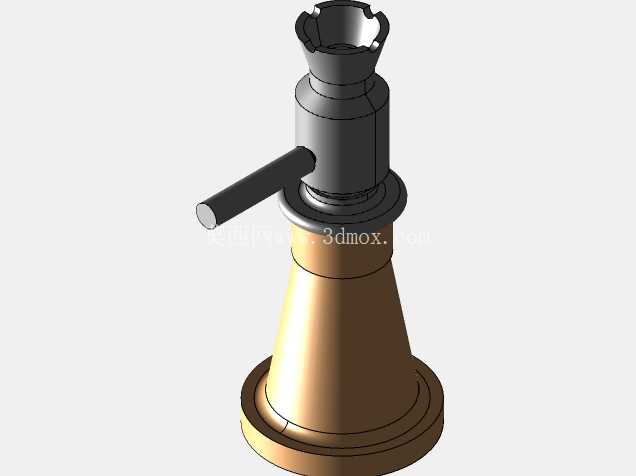

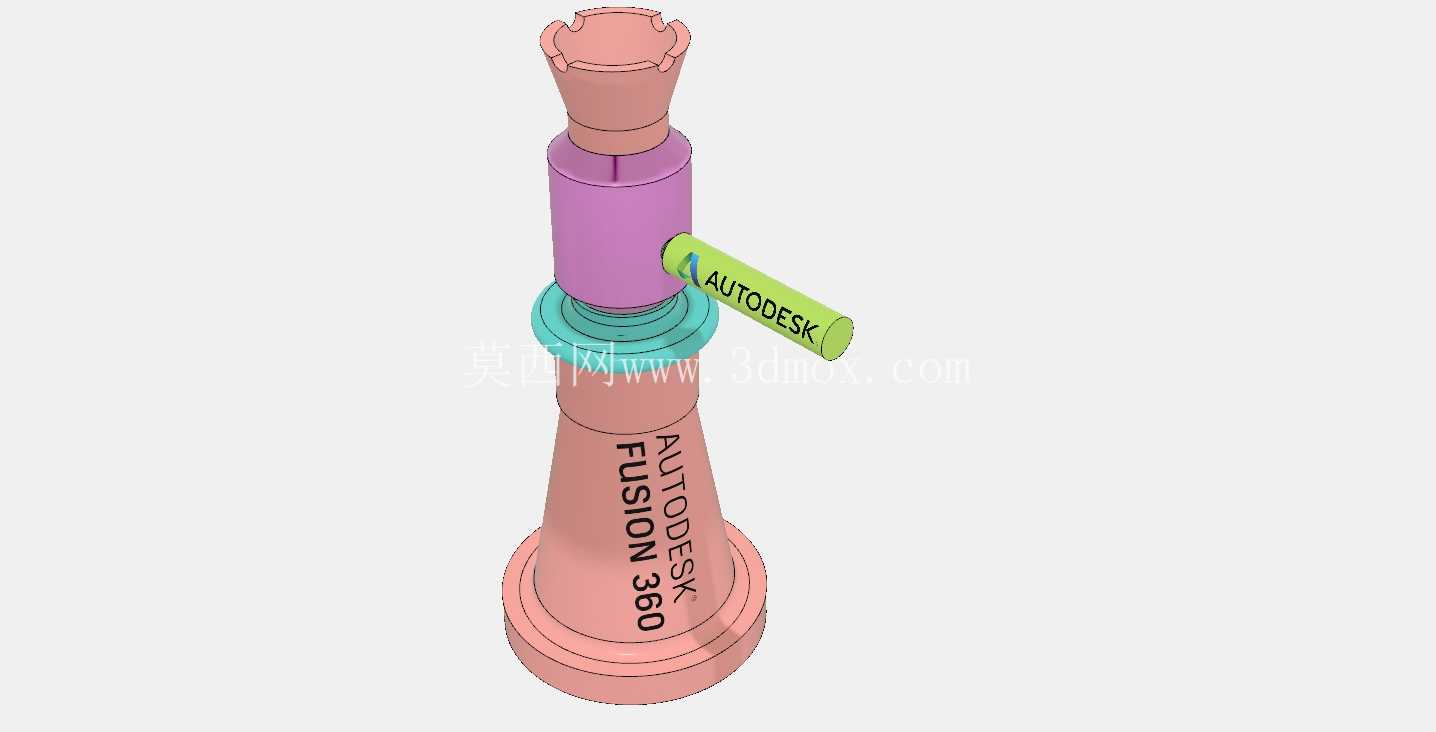

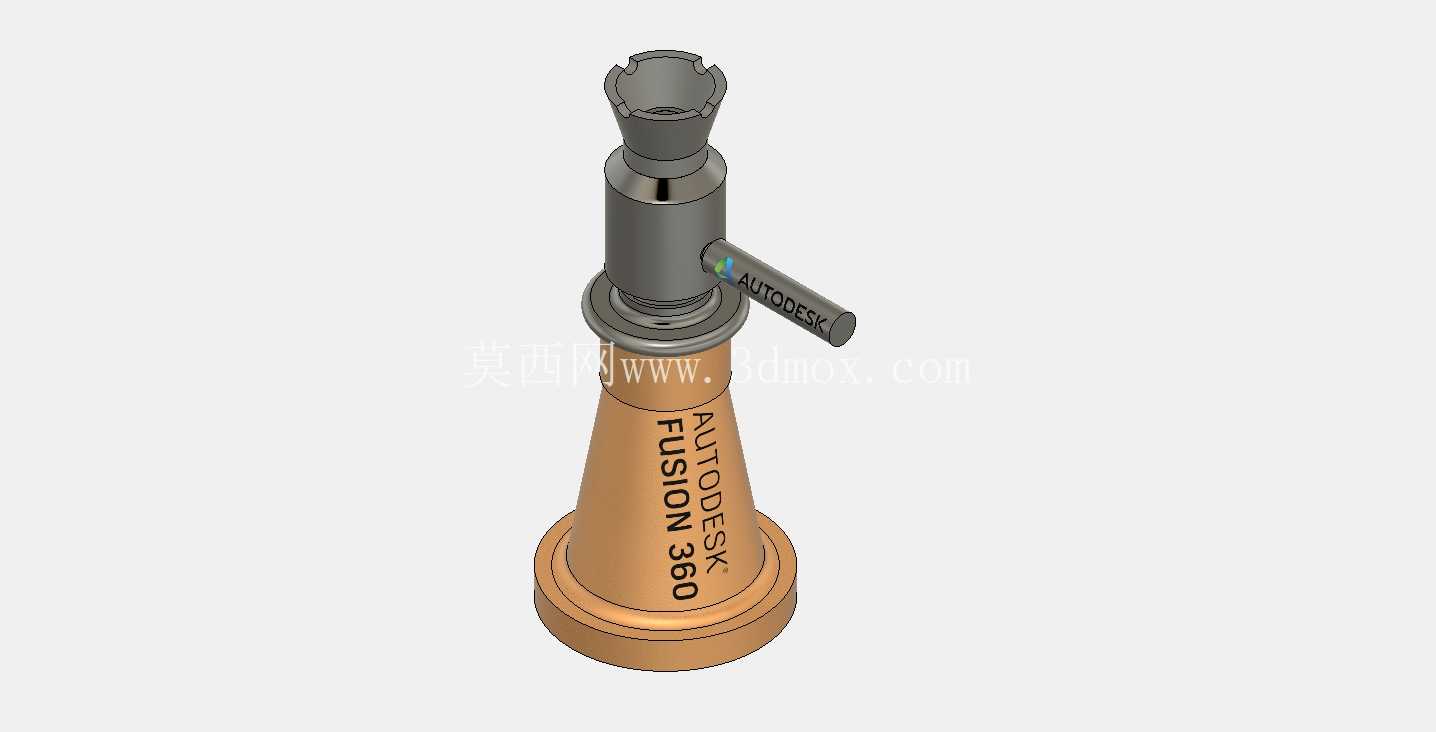

这款螺旋顶升设备的整体结构采用同轴式布局，底座为大直径锥形扩面结构，底部接触端面做了平面度处理，作业时可以将上部载荷均匀分散到支撑接触面，避免局部压强过大造成支撑面凹陷或者设备侧翻，底座向上逐步收窄的锥形筒体既作为内部螺旋副的防护外壳，也承担主要的轴向载荷传递，筒体壁厚经过载荷校核，在额定顶升载荷下不会出现轴向屈曲变形，同时锥形结构相比等直径筒体拥有更好的抗侧向倾覆能力，即使作业时存在小幅偏载，也能保持结构稳定。

核心传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，同时牙根强度更好，能够承受更大的轴向载荷，螺纹副之间预留了合理的配合间隙，既保证转动操作时无卡滞，也能避免间隙过大造成顶升过程中的晃动，螺杆顶端的支撑头做了花键式防滑结构，接触被顶升物件时可以嵌入接触面的微小间隙，防止顶升过程中出现滑脱，支撑头与螺杆顶端采用活动铰接设计，即使被顶升面存在小幅倾斜，支撑头也能自适应贴合接触面，保证载荷始终沿螺杆轴向传递，避免螺杆承受附加弯矩造成弯曲变形。

侧置的操作杆采用插装式设计，不用时可以从螺杆上部的转动套中拔出收纳，减少设备整体占用空间，转动套与螺杆之间设置了推力轴承，将螺杆顶升时的轴向载荷直接传递到下部筒体，操作时只需要克服螺纹副的转动摩擦力，大幅降低操作力矩，单人使用加力杆即可轻松完成额定载荷的顶升作业，操作杆的长度经过力矩匹配，在额定载荷下单人施加正常握力即可转动，不会出现操作力过大无法转动的情况。

从安装边界来看，这款设备的最小收纳高度适配大部分设备底部的预留检修间隙，不需要额外垫高即可放入被顶升物件下方，最大顶升行程覆盖日常小型设备检修、构件调平的常用行程范围，作业时不需要多次更换垫铁即可完成目标高度的顶升，整体外轮廓无突出的尖锐结构，放入狭小空间时不会勾挂线缆或者其他构件，底座的直径尺寸经过优化，在普通水泥地面、钢板地面作业时不需要额外加垫垫板即可满足支撑压强要求，只有在松软地面作业时才需要配套垫木扩大支撑面积。

设计过程中优先考虑了野外无维护场景下的耐用性，所有外露部件均做了防锈处理，螺纹副之间预留了润滑脂存储槽，长期存放后再次使用也不会出现锈蚀卡滞的问题，整体结构无易损的密封件、橡胶件，不需要定期更换密封元件，正常使用情况下仅需要定期在螺纹副处补充润滑脂即可维持操作顺畅度，相比液压类顶升设备大幅降低了维护成本与维护频次，即使在多粉尘的铸造车间、模具加工车间使用，粉尘进入螺纹副也不会造成突然的功能失效，仅需要定期清理螺纹上的积尘即可正常使用。

在实际选型适配时，需要根据被顶升物件的重量选择对应载荷等级的型号，严禁超载使用，同时作业前需要确认支撑地面的承载能力，避免地面塌陷造成顶升失效，顶升过程中需要保证载荷方向与设备轴向重合，大幅偏载工况下不建议使用，这类纯机械螺旋顶升设备的自锁特性可以保证顶升到位后不会出现自动回落，在需要长时间保压的构件支撑、设备调平场景下，相比液压类设备拥有更高的安全冗余，不会因为温度变化、密封渗漏出现载荷沉降，非常适合作为模具装配、设备安装时的长期支撑调平元件使用。
