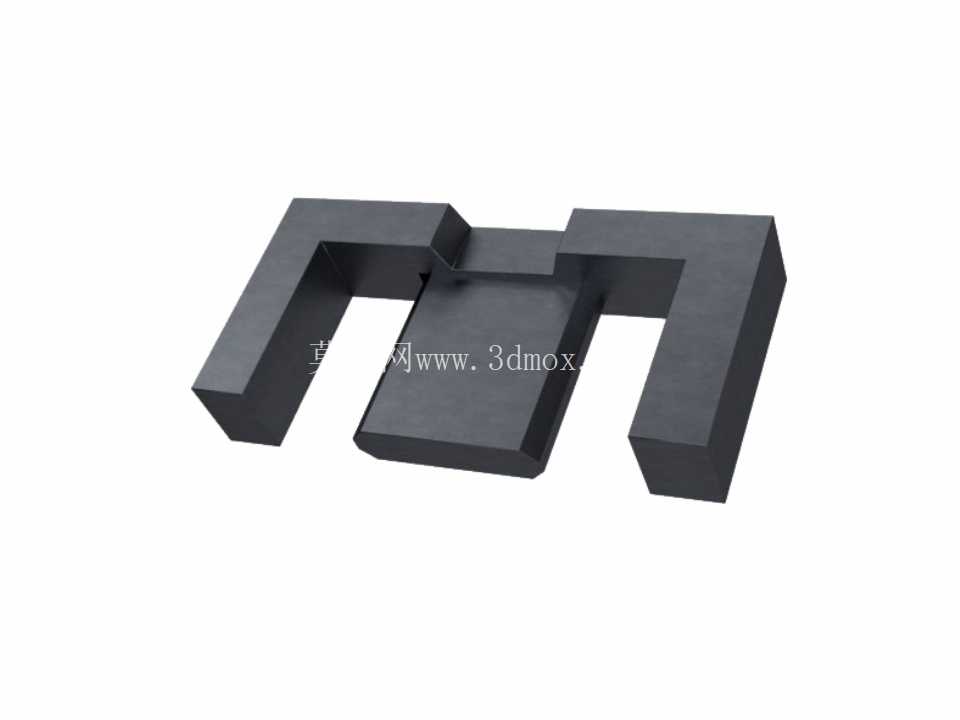

从实际工程应用角度看,这类磁芯的核心作用是为交变磁场提供低磁阻通路,在电源滤波、信号隔离、功率变换回路中,通过调整气隙大小可灵活设定电感量的直流偏置特性,避免大电流工况下出现磁饱和失效。设计过程中需要严格控制磁芯对接面的平面度公差,若对接面存在翘曲或粗糙度超标,会导致装配后气隙不均匀,直接造成电感量离散性偏大,批量生产时会出现整机电性能参数波动超差的问题。磁芯的外形边界做了直角过渡处理,没有多余的定位凸台,一方面是为了适配自动化贴装设备的吸嘴拾取要求,另一方面可减少绕线过程中漆包线的绝缘层刮损风险,两侧边柱的外侧壁保持垂直平面,能够与标准SMD贴片骨架的卡槽精准配合,不需要额外点胶固定即可满足波峰焊、回流焊过程中的机械强度要求。在开关电源、通讯终端设备的电磁兼容设计环节,磁芯作为电感器、脉冲变压器的核心导磁构件,其结构精度直接决定绕组耦合效率、漏感控制水平与整机电磁干扰抑制能力。这款EFD结构磁芯采用对称双E型对接布局,区别于传统EE型磁芯的方正立柱设计,其中心磁柱做了扁平化加宽处理,两侧边柱高度与中心柱保持齐平,对接后可形成闭合磁路,能够在有限的PCB安装高度内,最大化拓展绕组绕制空间,适配多层扁平线或多股利兹线的绕制需求,尤其适合薄型化电源模块、便携通讯设备的板载电感设计场景。
在安装边界设计上,磁芯的整体高度控制在常规板载元件的限高范围内,中心磁柱的截面尺寸经过磁路仿真优化,在保证有效导磁截面积满足功率传输要求的前提下,尽可能压缩了磁芯整体的占板面积,对于高密度排布的通讯主板而言,这种紧凑结构能够给周边的阻容元件、功率器件留出足够的安全爬电距离,避免高压回路与低压信号回路之间出现放电风险。磁芯材质采用锰锌铁氧体粉末压制烧结而成,材料本身的高频损耗特性经过匹配调校,在百kHz级的开关频率下仍能保持较低的磁滞损耗与涡流损耗,不会出现磁芯过热导致的电感量温漂超标问题。
结构设计时还考虑了批量生产的成型工艺性,磁芯的各个壁厚保持均匀过渡,没有出现壁厚突变的区域,能够减少粉末压制成型过程中的密度不均问题,降低烧结环节的变形、开裂废品率,同时对接面的研磨余量控制在合理区间,既可以保证加工后的尺寸精度,又不会造成过多的材料损耗。在实际选型应用中,这类磁芯搭配对应的骨架与绕组工艺,可制作成共模电感、功率变压器、谐振电感等多种电磁元件,广泛应用于4G/5G通讯终端、消费类电子电源适配器、车载电子控制模块等产品中,其对称的磁路结构能够有效降低对外的电磁辐射,减少整机EMC整改阶段的滤波器件投入成本。
需要注意的是,磁芯的棱角位置在设计时做了微小的倒角处理,虽然倒角尺寸不大,但能够避免绕组绕制过程中应力集中导致的磁芯暗裂问题,很多工程人员在选型时容易忽略这个细节,实际生产中往往会因为磁芯存在暗裂,导致整机老化测试阶段出现电感量骤降、电源输出纹波超标的故障。另外,磁芯的两个侧边柱与中心柱之间的窗口面积经过精准核算,既能够满足额定电流下的线径载流要求,又不会因为窗口过大导致磁芯整体体积冗余,在绕组绕制完成后,窗口内的剩余空间可用于包裹绝缘胶带,满足安规认证中对于初级、次级绕组之间的绝缘距离要求。
