Imperial600F弯管机定制半径弯管模具

在金属管材冷弯加工的现场场景里，这类适配Imperial 600F弯管机的定制半径模具，是保障小规格管材弯制精度的核心工装部件。日常车间做液压管路布设、小型金属框架弯制、定制化五金管件加工时，经常会遇到标准模具无法覆盖的特殊弯曲半径需求，尤其是15/16英寸这个非通用规格的弯曲参数，市面上的标配弯管模很难直接匹配，一旦强行用近似半径的模具代用，很容易出现管材弯瘪、外侧壁厚减薄超差、弯曲段圆弧不圆整、回弹量超出公差范围的问题，直接导致后续管件装配时对接错位、管路通径不足影响介质流速，甚至在承压工况下出现弯裂泄漏的隐患。

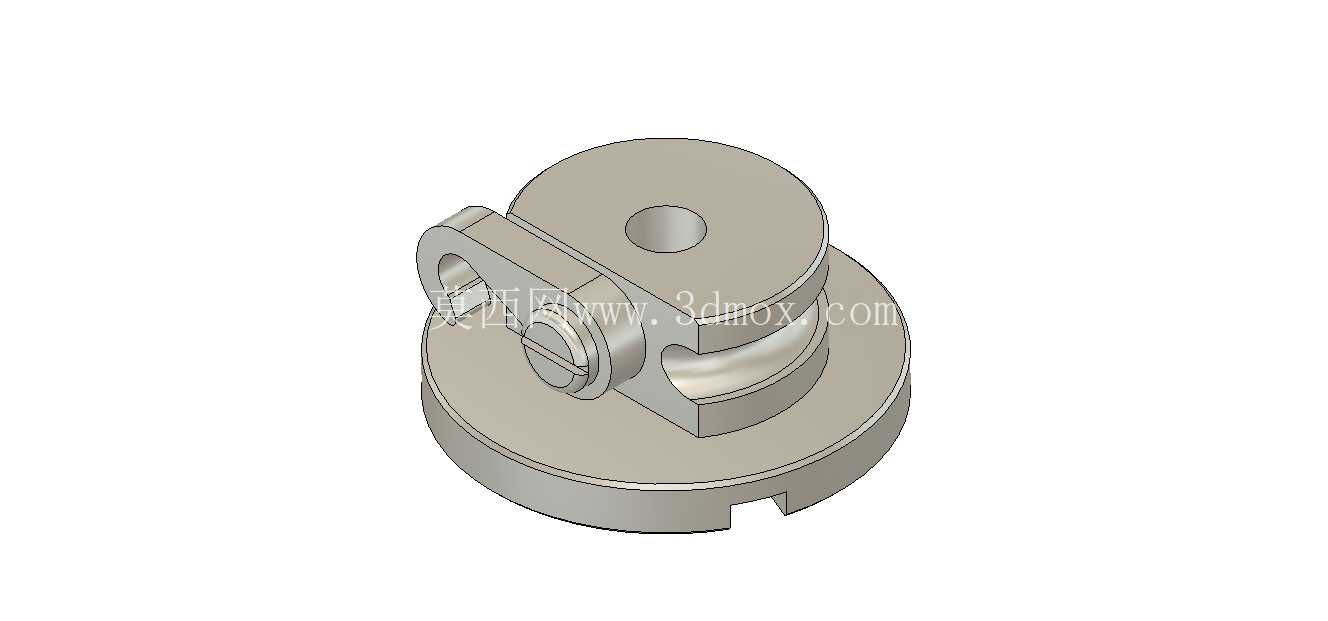

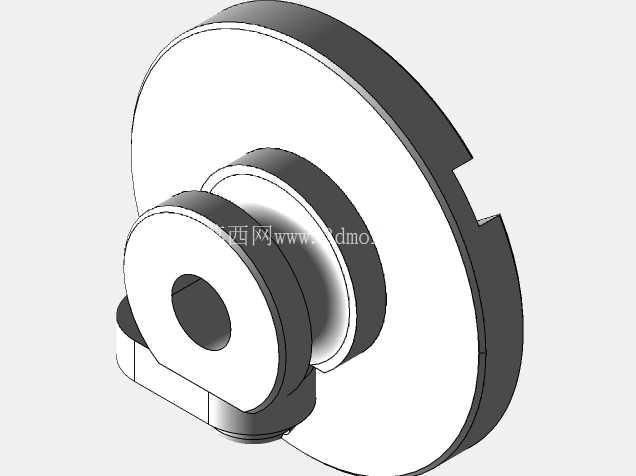

从结构设计逻辑来看，这套模具完全贴合对应型号弯管机的装夹接口做适配，底部的带缺口圆盘结构是和设备工作台的定位卡槽直接配合的，装夹时只需要对准卡槽推入，就能快速完成周向定位，不需要额外做找正调整，能有效减少换模的辅助时间，适配小批量多规格的管件加工节奏。模具主体的成型圆弧槽是核心工作区域，槽型的弧度完全匹配15/16英寸的弯曲半径，槽的截面轮廓和待加工管材的外径完全贴合，弯管作业时，管材被夹持在圆弧槽内，随着模具的转动逐步绕成型弧面弯曲，槽壁能给管材提供均匀的周向支撑，避免管材在弯曲过程中出现内侧起皱、外侧拉伸过度的问题。模具上部的铰接耳结构是和弯管机的压臂、夹紧块配合的，耳座上的同轴销孔用来穿装定位销轴，连接设备的随动压料组件，弯制过程中压料块会始终贴合管材外侧，配合主模的转动给管材提供持续的送进反力，保证弯曲段的成型弧度连续顺滑，不会出现局部折痕。上部的中心通孔是和设备的主轴配合的安装孔，孔的公差按照间隙配合的精度设计，既能保证模具可以顺畅套入主轴，又不会因为配合间隙过大导致模具转动时出现径向跳动，影响弯管的角度精度和圆弧度。

从安装边界尺寸来看，这套模具的整体外径完全适配Imperial 600F弯管机的工作台回转范围，不会和设备的机身护板、夹紧机构产生运动干涉，模具的总高度也匹配设备压臂的开合行程，装夹完成后压臂可以完全压合到位，不会出现压块悬空、夹持力不足的问题。设计时还特意在成型槽的边缘做了微小的倒角处理，避免弯管过程中槽口的锐边刮伤管材表面，影响管件的外观质量，尤其是做装饰类外露管件加工时，这个细节能省掉后续大量的表面打磨工序。在实际加工应用中，这类定制半径模具主要针对3/8英寸外径的管材做15/16英寸半径的冷弯作业，不管是紫铜气管、不锈钢液压管还是薄壁铝管，只要管材外径在适配公差范围内，都能通过这套模具弯制出符合要求的圆弧段，弯制成型后的管件不需要额外做校形处理，弯曲角度的一致性可以控制在±0.5度以内，圆弧段的圆度误差能控制在管材外径的3%以内，完全满足液压管路、气动管路、小型金属结构件的装配精度要求。

很多一线加工人员在遇到非标准弯管半径需求时，往往会选择手工弯管或者改装现有标准模具，但手工弯管的精度完全依赖操作人员的经验，批次一致性极差，改装标准模则很容易破坏模具本身的型面精度，后续再加工标准半径管件时就会出现精度超差的问题。这类针对性定制的专用弯管模，完全匹配对应设备的装夹结构，不需要对设备做任何改装，换模流程和使用标准模具完全一致，操作人员不需要额外的培训就能直接上手使用，能大幅降低特殊规格管件的加工难度，减少废品率。在做小批量定制管件生产时，这类专用模具的优势尤其明显，不需要调整复杂的设备参数，只需要按照标准弯管流程操作，就能稳定产出符合半径要求的弯管件，不管是做设备维修的单件替换管件，还是小批量的定制设备管路配套，都能在保证加工精度的前提下，有效缩短加工周期，减少不必要的工装调整时间。模具整体采用合金工具钢加工成型，型面经过淬火硬化处理，长期使用也不会出现型面磨损、凹槽变形的问题，耐磨性能完全满足车间批量加工的使用需求，日常使用只需要定期清理型面残留的金属碎屑，做好销轴部位的润滑，就能长期保持稳定的成型精度。
