机加工用可调式镗孔刀具组件结构

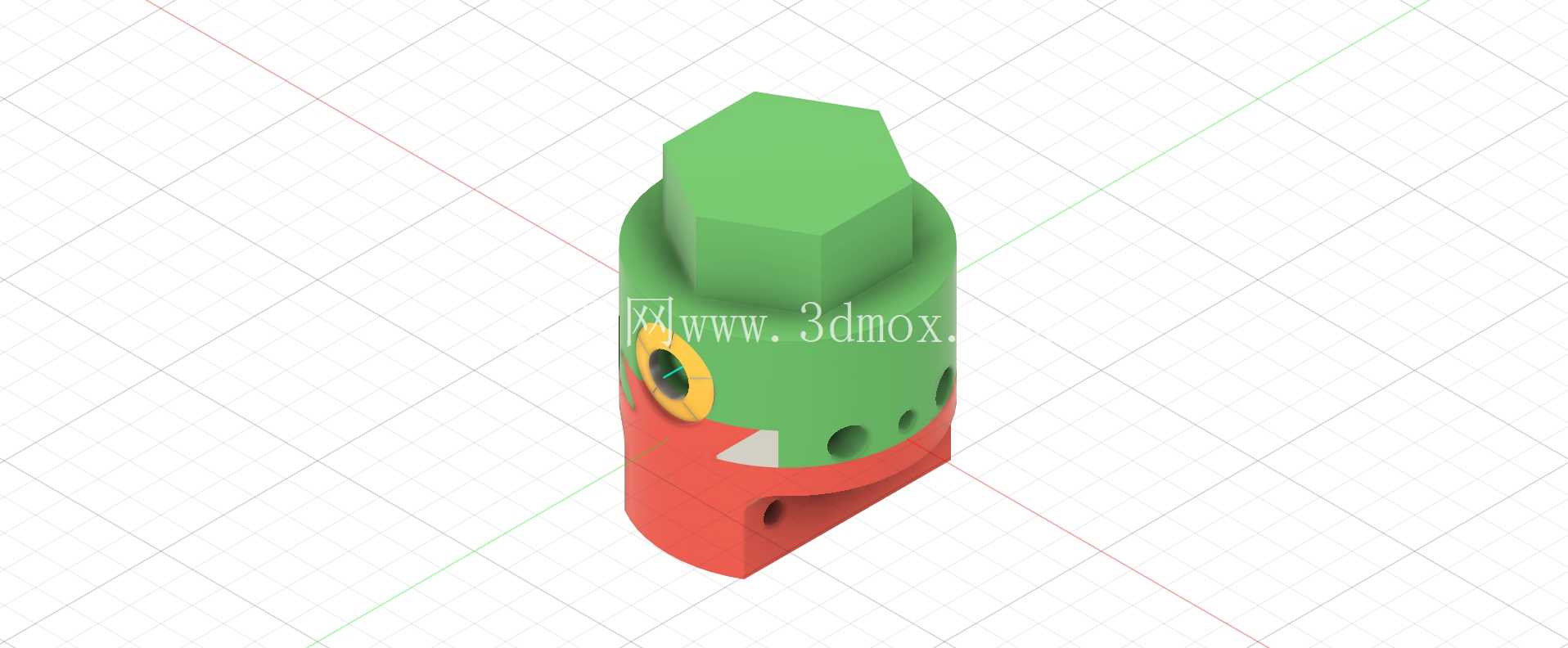

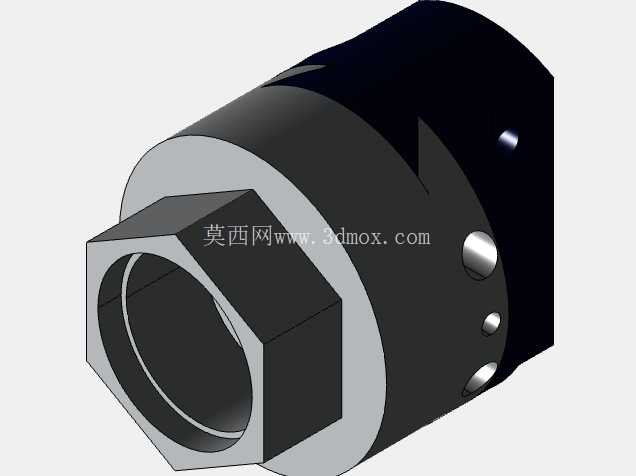

　　在金属切削加工的孔加工工序里，镗头是镗床、加工中心、车床等设备上完成精密孔系加工的核心执行部件，主要承担半精镗、精镗工序的尺寸微调与切削进给，适配箱体类零件、轴套类零件、法兰类零件上不同公差等级的内孔加工需求，尤其在同轴度、圆度、表面粗糙度要求较高的孔系加工场景中，镗头的结构精度直接决定最终成孔质量。这款镗头采用上下分体式的结构布局，上部为六角形的调节端结构，该结构设计主要适配标准扳手的夹持操作，作业人员可通过六角端完成镗刀的径向尺寸微调，六角结构的对边尺寸严格匹配通用呆扳手的夹持规格，无需定制专用工装即可完成调节操作，降低现场作业的工具适配成本。

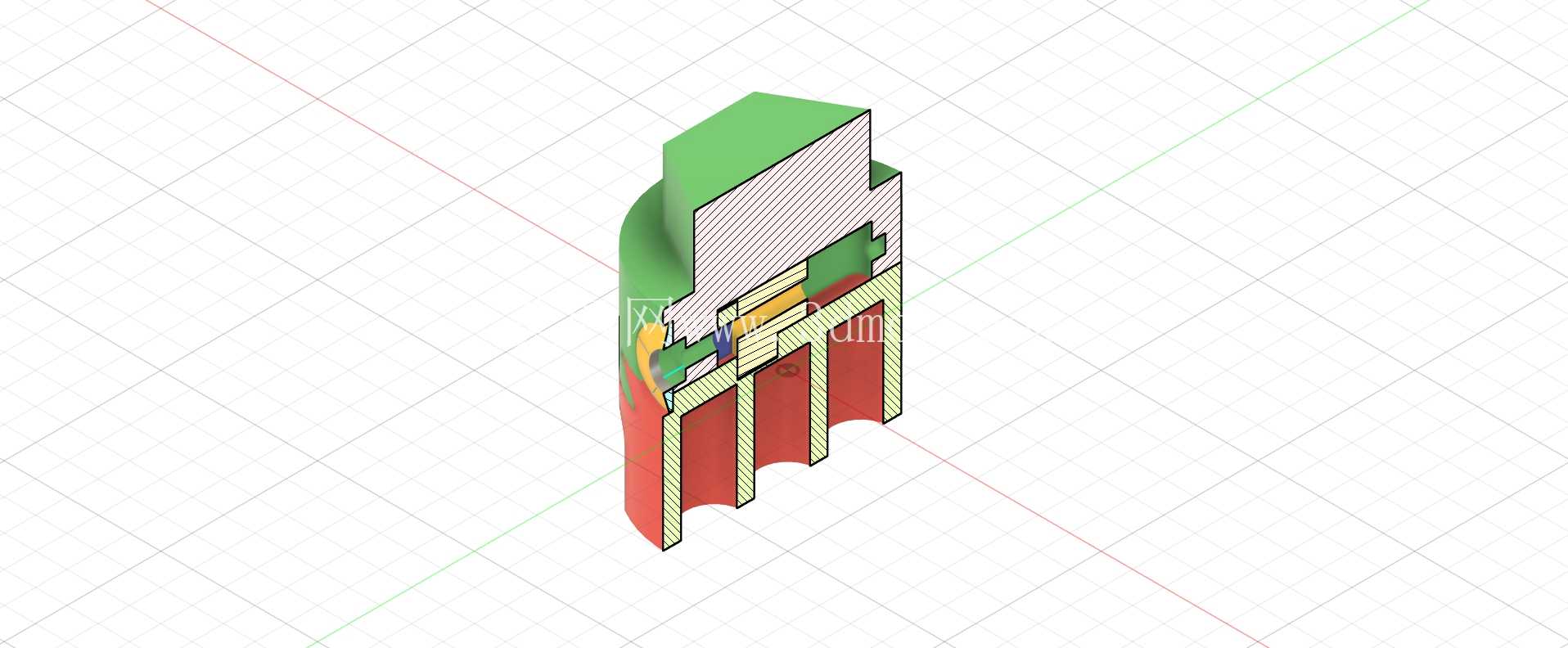

　　下部为镗刀安装座主体，主体外圆设置有多个径向通孔，这些孔位承担两类功能：一类是切削液导流孔，加工过程中高压切削液可通过这些孔位直接喷射到切削刃区域，及时带走切削产生的热量并冲刷切屑，避免切屑缠绕在刀体上刮伤已加工内孔表面；另一类是紧固螺钉过孔，用于锁紧装入刀座的镗刀杆，保证切削过程中刀杆不会因切削抗力产生位移，保障加工尺寸的稳定性。镗头的上部与下部采用同轴嵌套的装配结构，配合面经过精密研磨，调节时上部六角端转动可带动内部的微调机构推动刀杆产生径向位移，单圈调节的进给量匹配常规精镗加工的微吃刀量需求，可实现微米级的尺寸调整，满足IT6-IT7级精度内孔的加工要求。

　　刀座侧面开设有镗刀杆安装槽，槽体的宽度公差控制在H7级别，可适配标准规格的硬质合金镗刀杆，安装时刀杆从侧面装入槽内，通过径向的紧固螺钉锁紧，刀杆伸出长度可根据待加工孔的深度灵活调整，适配不同深度的盲孔、通孔加工需求。从安装边界来看，镗头的上部连接端采用标准的锥面配合结构，可直接与机床的主轴锥孔或者刀杆连接套配合，连接端的端面设置有定位止口，保证装配后镗头的回转轴线与机床主轴轴线的同轴度误差控制在允许范围内，避免加工过程中出现振刀、孔壁出现振纹的问题。镗头的外圆直径尺寸经过优化，在保证自身结构刚性的前提下，尽可能缩小外径尺寸，可加工的最小内孔直径覆盖常规中小尺寸孔系的加工范围，不会出现刀体外径过大无法伸入待加工孔内的问题。在实际加工场景中，这类镗头可适配多种材质的切削加工，无论是普通碳钢、合金钢的常规切削，还是铝合金、铜合金等有色金属的高速精镗，都可通过更换对应材质的镗刀片、调整切削参数来满足加工要求。结构设计上充分考虑了现场作业的操作便利性，调节刻度直接设置在六角端的下方圆周面上，作业人员调节尺寸时可直接读取刻度值，无需额外借助量具反复测量试切，大幅缩短调机辅助时间。刀体的分体式结构也便于后期的维护保养，当内部的微调机构出现磨损时，可拆开上下配合面更换磨损的微调零件，无需整体报废镗头，降低长期使用的耗材成本。

　　刀体上的切削液孔位采用倾斜布置的设计，切削液喷出方向正对切削刃的切削区域，相比直孔结构的冷却效果更好，能有效降低切削刃的工作温度，延长刀片的使用寿命，同时高压切削液的冲击力可更高效地将切屑从孔内冲出，避免深孔加工时切屑堆积在孔底造成的闷刀、崩刃问题。镗头的整体材质采用合金结构钢制造，经过调质处理后整体硬度达到合适的范围，既保证基体的韧性避免受冲击断裂，又保证配合面的耐磨性，延长长期使用后的精度保持周期。所有的紧固螺钉孔都设置有沉孔结构，紧固螺钉装入后螺钉头部不会突出刀体外圆表面，避免镗头旋转时螺钉头部刮碰已加工的内孔壁，保障加工表面的质量。在汽车零部件加工、通用机械箱体加工、液压阀块加工等行业的孔加工工序中，这类结构的镗头应用十分广泛，可完成轴承安装孔、油缸内孔、阀块通油孔等关键孔位的精密加工，稳定保障成孔的尺寸精度与位置精度。
