四缸发动机排气歧管结构设计

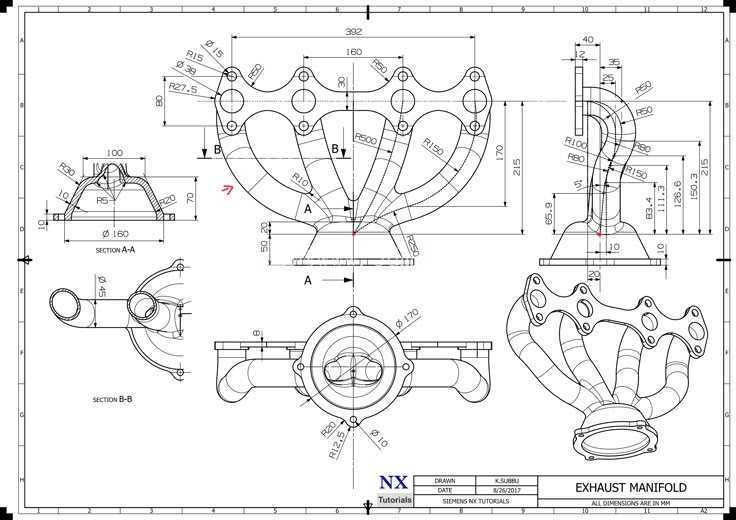

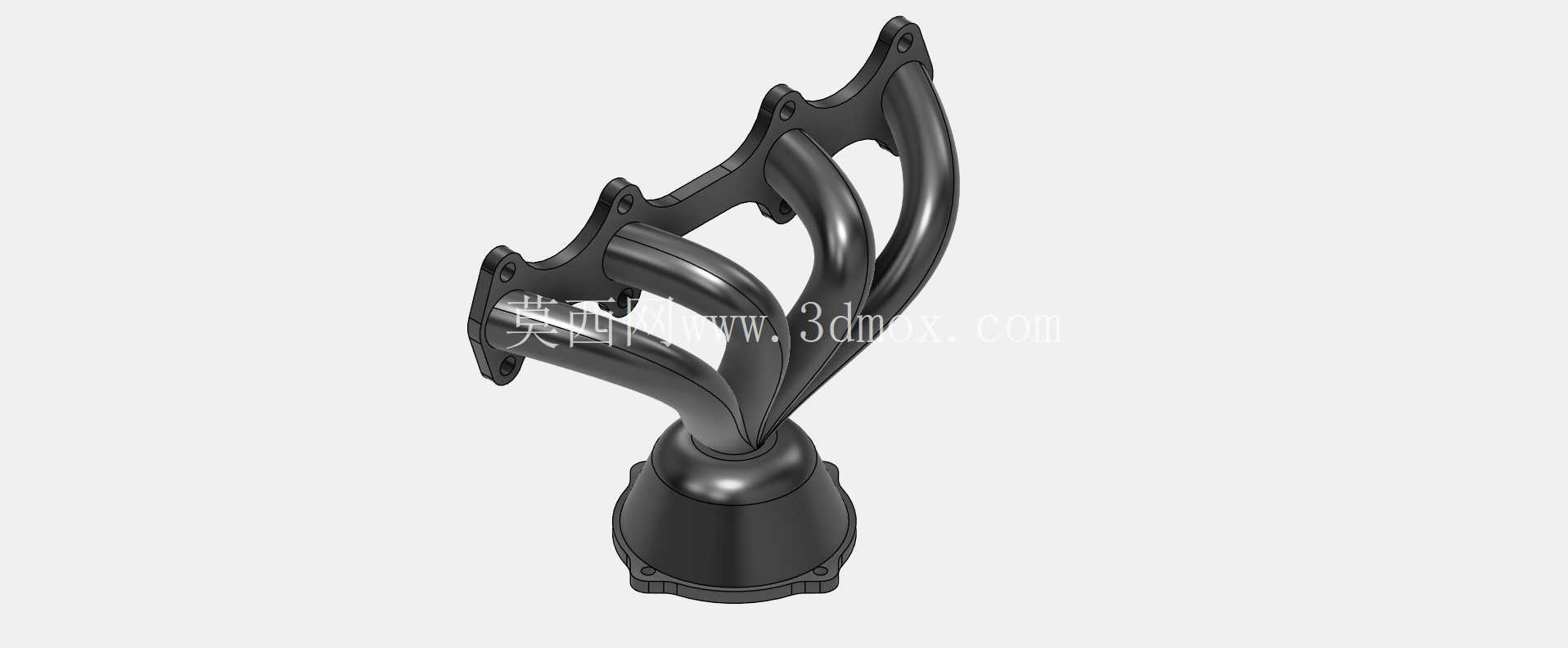

这款排气歧管的设计，首先要匹配直列四缸发动机的排气端口布局，法兰端四个安装孔位严格对应缸盖排气侧的螺栓分布，安装面的平面度公差控制在0.05mm以内，保证密封垫压紧后不会出现排气泄漏的问题，避免高温废气溢出影响周边线束、传感器的正常工作。从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车的动力总成，连接缸盖排气侧与三元催化器入口，核心作用是将四个气缸排出的高温高压废气有序汇集，引导至后处理装置，同时尽可能降低各缸之间的排气干涉，减少排气阻力对发动机充气效率的负面影响。

设计过程中首先要考虑的是各支管的长度一致性，这款歧管采用等长趋势的弯曲管路设计，四个支管从缸盖法兰出发，通过平滑的曲面过渡逐步汇聚到下端的总出口，每段管路的弯曲半径都经过反复调整，避免出现过小的弯折角度导致废气流通截面积突变，减少局部涡流带来的排气背压升高。管壁厚度的设定兼顾了散热需求与结构强度，靠近缸盖的法兰端厚度稍大，能够承受缸盖传递的持续振动与高温载荷，支管段采用均匀壁厚设计，既可以保证铸造过程中的金属液流动性，避免出现浇不足、冷隔等铸造缺陷，也能控制整体重量，降低发动机悬置的承载负担。

安装边界方面，上端法兰的轮廓完全避让缸盖上的火花塞安装位、气门室盖固定螺栓，不会出现装配干涉；下端总出口的法兰尺寸匹配通用三元催化器的入口规格，对接时的同轴度公差控制在0.1mm以内，方便后续总装工序的快速对位。歧管上的三个固定凸台是用于安装隔热罩的预留结构，凸台上的螺纹孔深度经过精确计算，既保证隔热罩安装后的紧固可靠性，也不会出现螺纹过深穿透管壁导致废气泄漏的问题。

从功能特性来看，流畅的管路内壁设计可以减少废气流动过程中的能量损失，帮助发动机在高转速区间更快排出废气，提升动力输出的响应速度；支管之间的连接加强筋结构，能够提升歧管整体的结构刚度，避免发动机运行过程中因振动导致的管路开裂问题，尤其是在冷热交替的工作环境下，加强筋可以分散不同位置的热应力，减少热变形量，延长歧管的使用寿命。设计时还考虑了铸造工艺的可行性，所有管路的拔模角度都控制在合理范围内，分型面的设置避开了主要的密封面与安装面，减少后续机加工的工序量，降低生产制造成本。

在实际的台架测试场景中，这类歧管需要承受800-900℃的持续高温，以及发动机全负荷运行时的脉冲排气压力，因此结构上避免了尖锐的转角设计，所有过渡位置都采用圆角过渡，减少应力集中点，防止长期高温工作下出现疲劳裂纹。另外，歧管的整体重心靠近缸盖安装侧，能够减少悬臂结构带来的振动载荷，降低排气系统连接位置的松动风险。对于建模从业者来说，这类零件的建模重点在于曲面的顺滑过渡，需要保证各支管曲面之间的G2连续，避免出现曲面褶皱导致的流体流动不畅，同时安装孔位、凸台等特征的位置精度需要严格匹配发动机的整体装配尺寸链，任何一个位置的尺寸偏差都可能导致总装时无法对位，甚至影响周边附件的正常安装。
