紧凑型无丝杠迷你台虎钳夹持工装

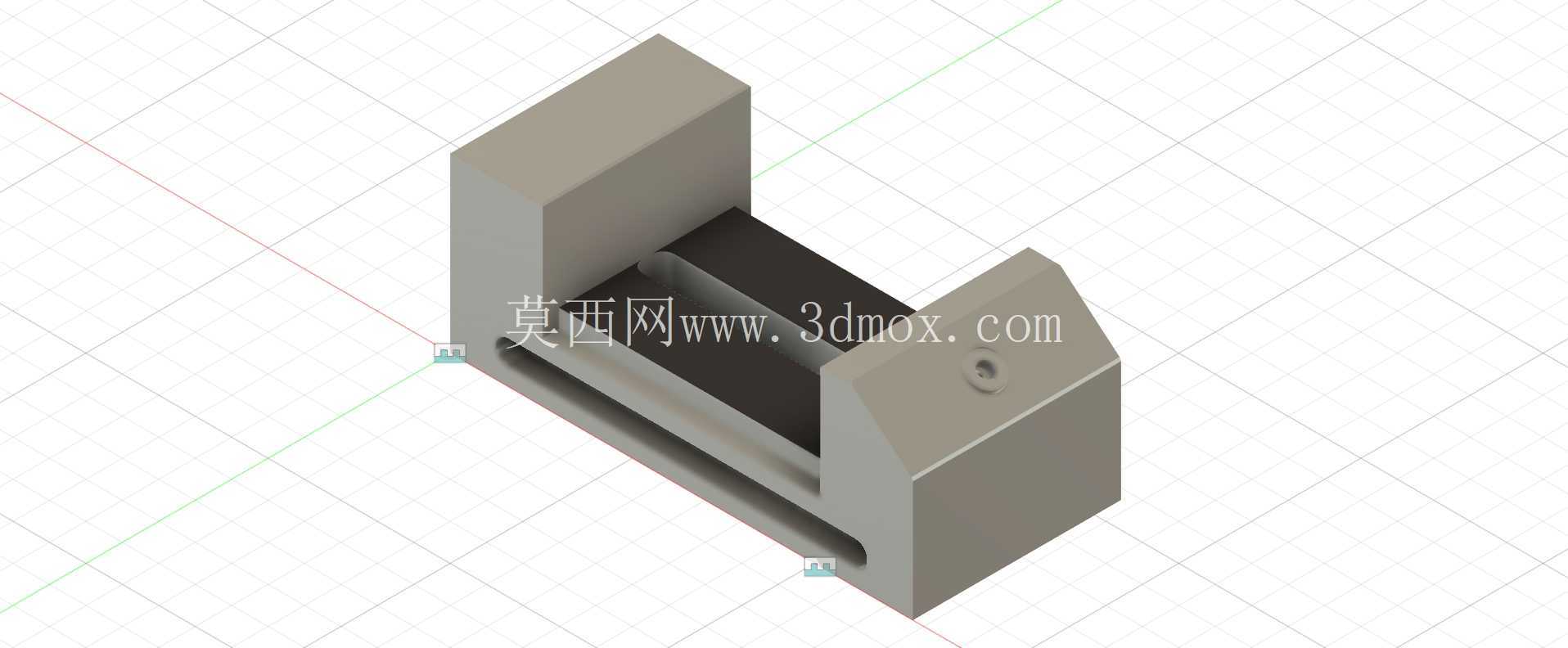

　　这款小型夹持工装的设计初衷，是填补常规台虎钳在狭小操作空间内的使用空白，在精密零件修配、小件铣削加工、电子元器件引脚整形、小型样件粘接固定等场景中，常规大尺寸台虎钳往往受限于安装空间、开口行程过大导致的微调精度不足问题，无法适配毫米级尺寸工件的夹持需求，而这款无丝杠结构的迷你虎钳恰好能覆盖这类细分工况。从结构设计逻辑来看，它摒弃了传统虎钳的长丝杠传动结构，采用内置斜楔推动的夹紧方式，活动钳身的滑动导轨直接集成在固定钳座的一体成型槽内，没有外露的丝杠螺柱，一方面避免了加工过程中产生的金属切屑、打磨粉尘落入螺纹副造成的卡滞、磨损问题，日常维护仅需擦拭导轨接触面即可，无需定期加注润滑脂清理螺纹缝隙；另一方面整体结构的轴向尺寸被大幅压缩，同等开口行程下，整体外形长度比传统丝杠式迷你虎钳缩短近40%，更适合安装在小型桌面铣床的工作台T型槽边缘、精密台钻的辅助工作台面，甚至是临时搭建的手工操作工位台面上，不会占用过多操作空间。

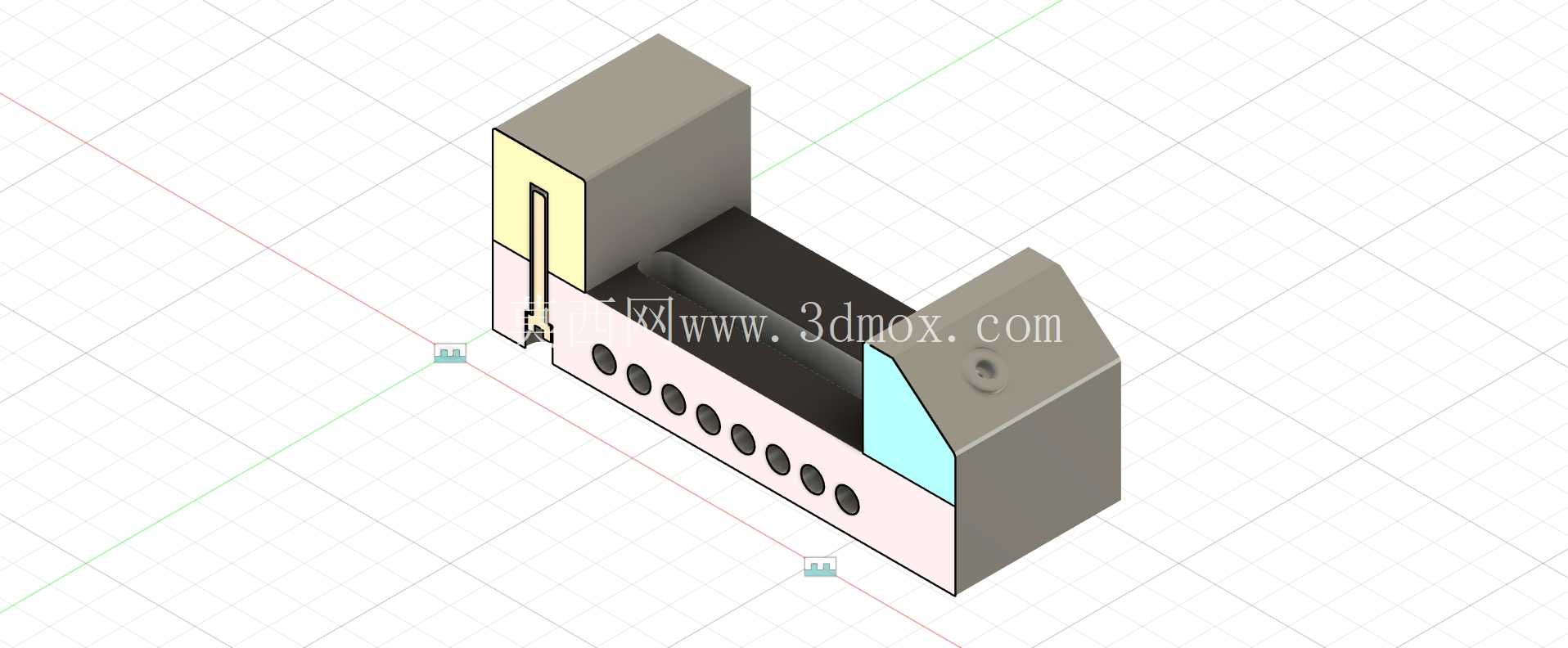

　　固定钳身的侧面设计了等距排列的散热与减重孔，这些孔洞并非单纯的装饰结构，在持续夹持工件进行打磨、小进给铣削作业时，钳身与工件接触区域传导的热量可以通过这些孔洞加速空气对流散热，避免钳身局部温度过高导致的夹持精度偏移，同时等距排布的孔位也可以作为辅助绑带、定位销的穿装位，针对异形工件无法通过钳口平面稳定夹持的场景，可以穿过耐高温绑带将工件额外绑定在钳身上，补充夹持力，防止加工过程中工件移位。活动钳口的前端做了斜切让位设计，当夹持带有台阶、侧边凸起的小型零件时，斜切面可以避开零件的凸起结构，保证钳口的有效夹持面完全贴合工件的基准平面，不会因为局部干涉导致工件装夹歪斜，影响后续加工的尺寸精度。钳身底部的安装边界做了通用化设计，预留的两个安装槽位适配标准的M6螺栓安装间距，可以直接固定在带有标准T型槽的机床工作台上，也可以通过配套的压板固定在非金属工作台面上，安装时不需要额外加工定制连接块，降低现场装夹的准备成本。钳口的夹持面做了细网格滚花处理，滚花深度控制在0.2mm，既可以保证夹持金属工件时的摩擦力，避免工件受切削力作用打滑，又不会在软质材料比如塑料样件、薄铜片工件表面留下过深的夹痕，减少工件装夹损伤。

　　在实际使用场景中，这类迷你虎钳常被用于小型精密零件的去毛刺工序，工人手持小型旋转打磨工具对零件边缘进行修整时，稳定的夹持可以解放双手，提升打磨精度；在小件铣削作业中，它可以配合小型桌面铣床完成键槽铣削、平面精铣等轻负荷加工，夹持力足以承受小直径铣刀的切削抗力，不会出现钳身移位的问题；在电子组装工位上，它还可以夹持小型电路板进行元器件焊接、引脚修整，钳身的整体高度控制在合理范围，不会遮挡操作视线，方便工人近距离观察焊接点位。

　　设计过程中对钳身的平行度做了针对性约束，固定钳口与活动钳口的闭合平行度公差控制在0.02mm以内，保证夹持工件时钳口受力均匀，不会出现局部应力集中导致的工件变形，尤其是夹持薄片状工件时，均匀的夹持力可以避免工件被夹翘，保证加工基准的稳定性。滑动导轨的配合间隙采用预紧式设计，通过侧面的调整镶条可以控制活动钳身的滑动阻尼，既保证钳身移动顺畅无卡滞，又不会出现间隙过大导致的钳口上翘问题，在承受垂直方向的铣削力时，钳口的位置精度可以保持稳定，不会因为切削力的冲击产生退让。
