双板导向式压装作业工装结构

这套压装作业用的导向式工装结构，核心采用平行双安装板搭配四根导向立柱的框架布局，在中小零部件压合、铆接、整形工序的应用场景中适配性极强，常见于五金件装配、电子元器件压接、小型结构件铆压工位，既可以单独安装在手动压台、气动压床的工作台上作为定位治具使用，也能集成到自动化装配线的压装工位，作为工件承载与导向的核心工装单元。

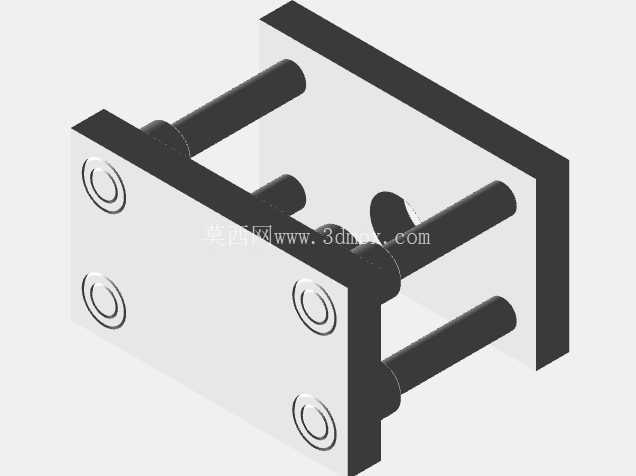

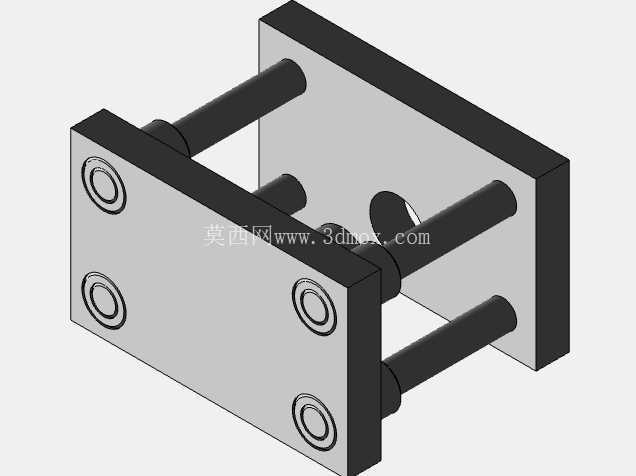

从结构功能来看，两块平行布置的安装板承担不同的功能角色，靠下的安装板作为工件承载基准，板面预留的四个沉头安装孔可直接通过内六角螺栓固定在压床工作台面，安装孔的位置公差控制在±0.02mm范围内，保证工装安装后与压头的同轴度偏差不会超出压装作业允许的阈值；靠上的安装板作为压头导向与行程限位部件，四根圆柱形导向立柱穿过两块安装板的导向孔，孔轴配合采用H7/g6的间隙配合等级，既保证上下板相对滑动时无卡滞，也将滑动过程的径向跳动控制在0.03mm以内，避免压装过程中出现偏载导致工件压废、压头崩损的问题。

设计过程中优先考虑了压装作业的受力特性，压装作业时的轴向压力会通过上安装板均匀传递到四根导向立柱上，因此立柱的直径选型经过了压装力校核，针对常规10kN以内的压装工况，立柱直径选取16mm的45号钢调质处理材质，表面硬度达到HRC28-32，既具备足够的抗弯曲强度，也能保证长期滑动摩擦下的耐磨性能；安装板的厚度选取20mm的45号钢材质，板面经过平面磨床加工，平面度公差控制在0.02mm/100mm范围内，避免因板面变形导致工件放置倾斜、压装精度超差。

安装边界方面，这套工装的整体外形为矩形框架结构，横向宽度与纵向深度可根据适配的工件尺寸调整，常规款的横向安装尺寸为180mm，纵向深度为120mm，整体闭合高度为100mm，最大开模行程可达60mm，能够覆盖绝大多数小型压装工件的高度尺寸需求；导向立柱的两端采用轴用挡圈固定在两块安装板的对应位置，既可以限制上下板的最大分离距离，避免立柱从导向孔中脱出，也方便后期维护时快速拆卸更换磨损的导向套，导向孔内镶嵌的铜合金导向套具备自润滑特性，无需频繁加注润滑脂即可保证长期滑动顺畅，减少工装维护的工作量。

在实际使用场景中，作业人员可将待压装的工件定位放置在下安装板的定位槽内（定位槽可根据具体工件外形定制加工），压床压头下行时首先接触上安装板的顶面，带动上安装板沿四根导向立柱平稳下行，通过上安装板下方预装的压头结构将压力均匀施加在工件的压合位置，整个压装过程中导向结构全程约束压合的运动方向，不会出现侧向偏移，相比无导向的简易压装治具，压装成品的合格率可提升15%以上，同时也能避免偏载力对压床主轴造成的损伤，延长压装设备的使用寿命。针对不同的压装行程需求，还可以通过更换不同长度的导向立柱调整最大开模距离，也可在上安装板与下安装板之间加装复位弹簧，实现压装完成后上板的自动回位，适配自动化连续压装的作业节拍。
