伐木工1500W台式铣床调节旋钮替换件

在小型木工加工作业场景里，台式木工铣床是完成木料线型铣削、裁口、开槽等工序的核心设备，日常操作中，操作人员需要频繁通过机身的调节旋钮来调整铣削深度、靠山位置，控制加工精度，这类操作件因为使用频率极高，加上车间内木屑粉尘、切削液飞溅的工况影响，很容易出现拨爪断裂、握持部位开裂、轴孔磨损打滑的故障，一旦旋钮损坏，设备的进给调节精度就无法保证，轻则导致加工木料尺寸超差报废，重则可能因为进给量失控引发木料反弹的安全隐患。

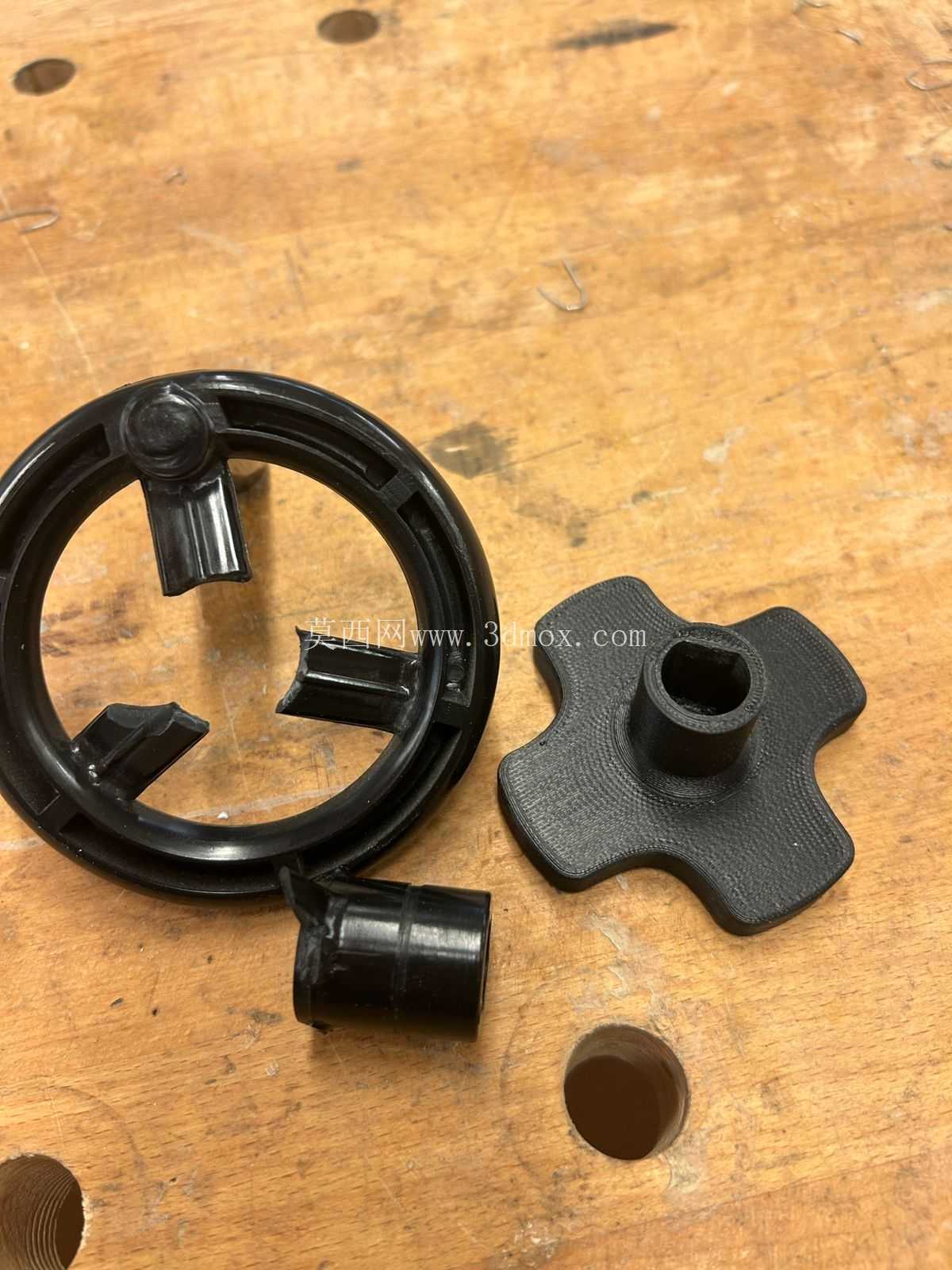

这套替换旋钮结构，专门针对RT1500型1500W功率的台式木工铣床损坏的原装调节手轮设计，整体分为两个核心功能部件：外侧的握持限位环与中心的十字形旋钮座。外侧握持环采用环形镂空结构，环体上均匀分布三个凸起的拨爪，对应设备调节轴端的卡槽结构，安装时拨爪可以直接卡入调节轴的定位槽内，避免旋钮转动时与轴端发生相对滑转；环体外侧延伸出圆柱形的握持柄，握持柄表面做了防滑的棱面处理，操作人员转动旋钮时，手指可以贴合在握持柄上施加扭矩，不需要额外借助工具就能完成微调操作，相比原装的一体式手轮，这种分体式结构在拨爪出现磨损时，只需要更换对应的环体部件，不需要整体拆卸调节轴总成，降低了日常维护的配件成本。

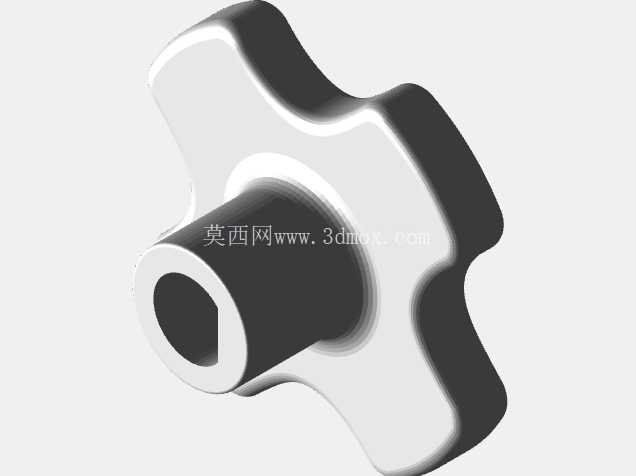

中心的十字形旋钮座是整个结构的受力核心，中心位置设计有与设备调节轴过盈配合的安装孔，孔壁的公差按照H7/k6的过渡配合标准设计，安装时只需要将孔对准轴端轻轻敲入，就能保证转动时无旷量，不会因为长期正反转调节出现孔位磨大的问题；四个向外延伸的翼片做了圆弧过渡处理，边缘没有尖锐棱角，操作人员快速转动旋钮时，手掌贴合翼片不会被划伤，翼片的厚度根据日常操作的施力大小做了优化，在保证足够抗扭强度的前提下，尽可能减少打印成型时的材料消耗，同时降低结构的整体重量，避免旋钮自重带动调节轴自行转动，影响加工参数的稳定性。

设计过程中首先对原装损坏旋钮的安装尺寸做了逆向测绘，确认调节轴的直径、卡槽深度、安装端面到设备面板的距离等关键边界尺寸，确保替换件安装后不会突出面板过多，也不会因为尺寸过短导致握持时蹭到设备外壳；结构上特意将受力集中的拨爪部位做了加厚处理，每个拨爪的根部都增加了圆角过渡，减少应力集中，避免操作人员用力过大时拨爪从根部断裂；环形握持环的内径尺寸经过反复校核，保证转动时不会与设备面板上的刻度标识发生干涉，操作人员调节时可以清晰看到面板上的深度刻度，精准控制调节量。

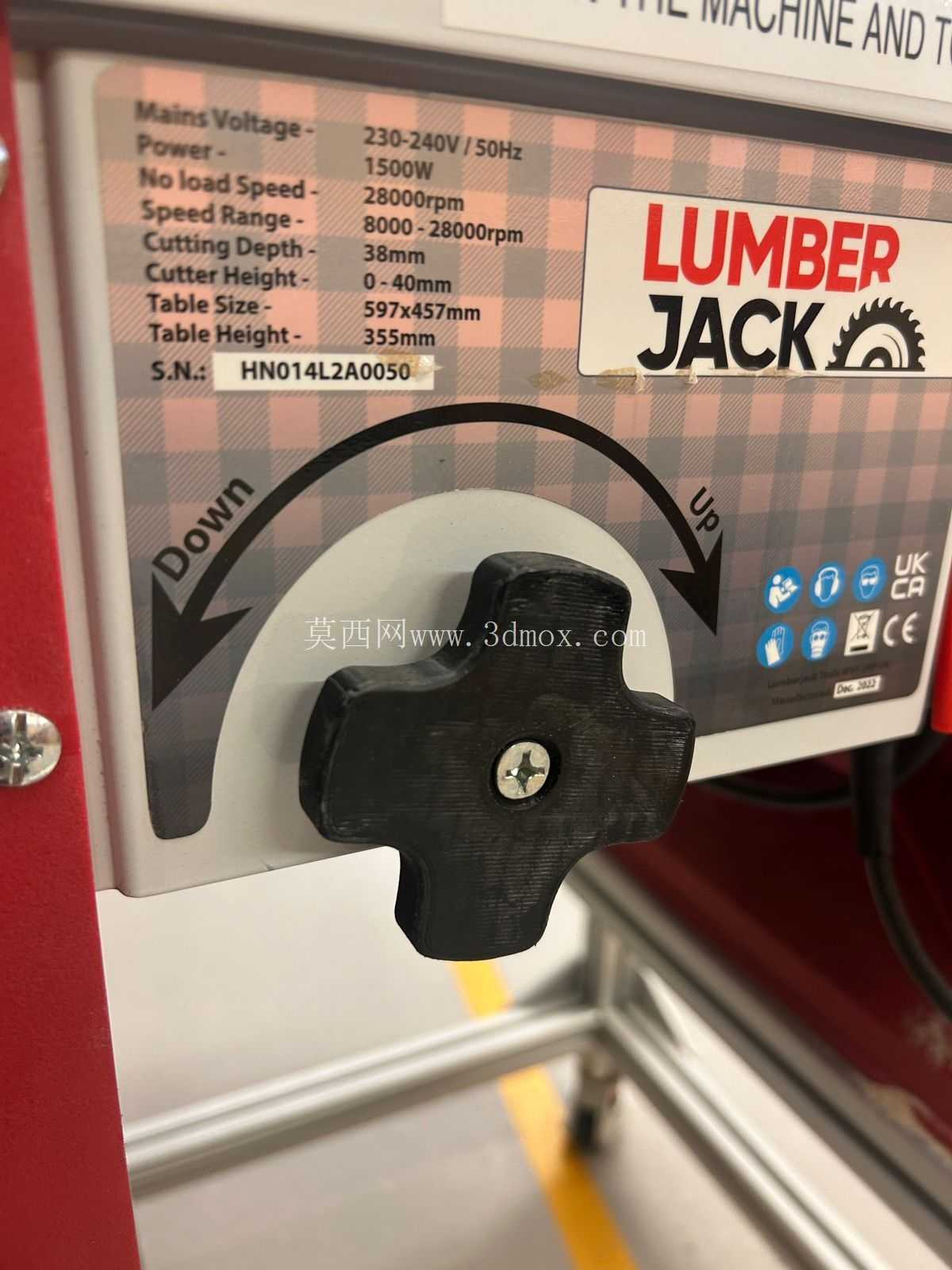

从实际使用场景来看，这类替换配件不需要复杂的安装工序，操作人员只需要将设备上残留的损坏旋钮碎片清理干净，将中心旋钮座压入调节轴端，再将外侧握持环的拨爪对准卡槽卡入即可完成更换，整个过程不需要拆卸设备的内部传动结构，十分钟内就能完成故障修复，对于小型木工加工坊来说，可以大幅减少设备停机等待配件的时间，避免因为小配件损坏导致整台设备闲置。结构设计时也充分考虑了3D打印成型的工艺特性，所有部位的壁厚都保持均匀，没有大角度的悬空结构，打印时不需要添加过多支撑，成型后去除支撑的工作量很小，普通的FDM打印机就能完成制作，使用常规的PLA或者PETG材料就能满足日常使用的强度要求，如果是使用频率极高的加工场景，也可以采用ABS或者尼龙材料打印，进一步提升结构的抗冲击性能和耐磨性能。

在安装边界的校核上，特意将旋钮的整体转动外径控制在合理范围内，保证操作人员站在设备操作位时，伸手就能轻松转动旋钮，不需要过度探身，符合木工设备操作的人机工程学要求；握持柄的长度也经过优化，既保证足够的力臂长度，让操作人员微调时可以精准控制转动角度，又不会因为力臂过长导致旋钮被意外碰撞时发生参数变动，日常加工过程中，木料从工作台面通过时，也不会碰到突出的握持柄，避免误触导致的加工参数偏移。
