剖视展示单级蜗轮蜗杆减速机结构设计

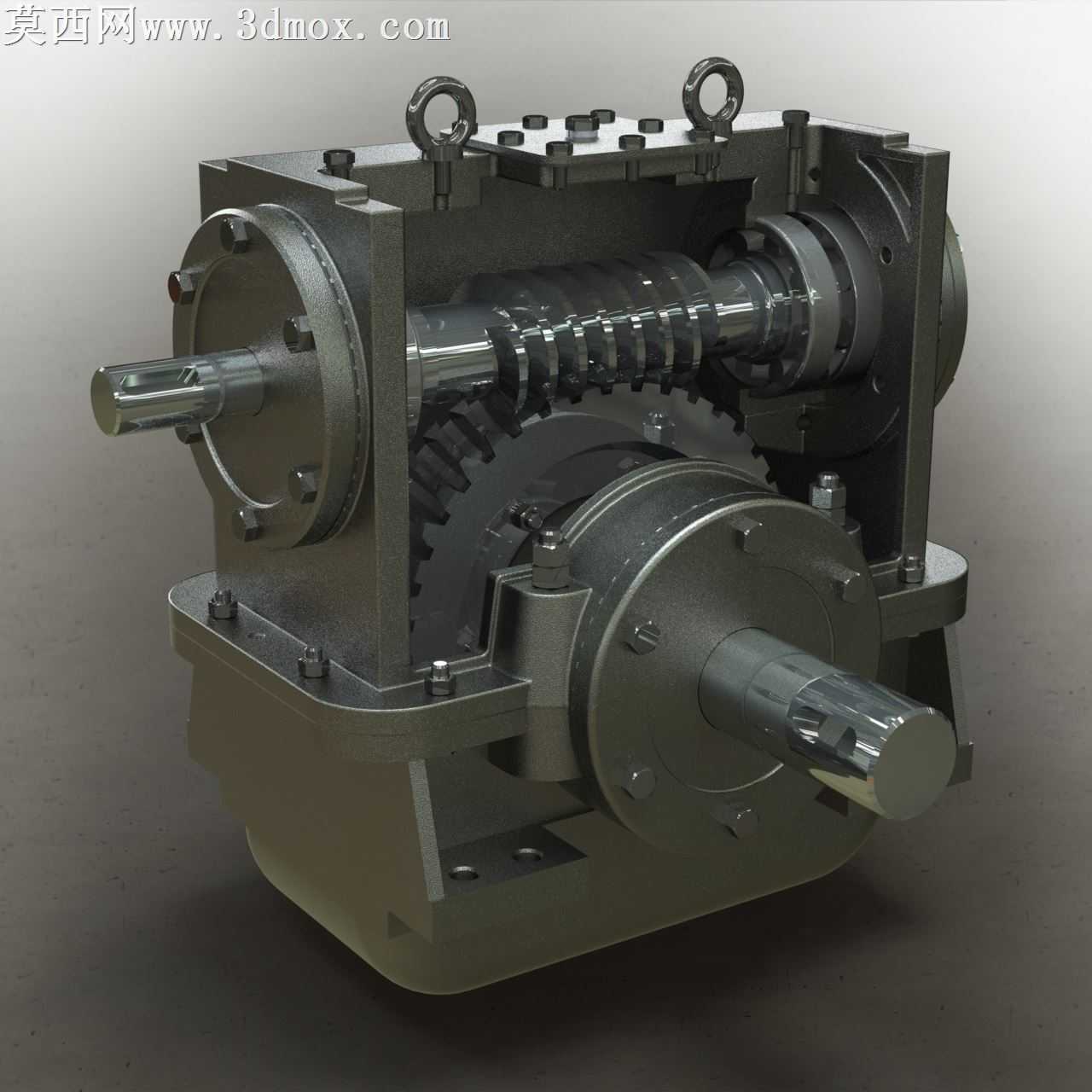

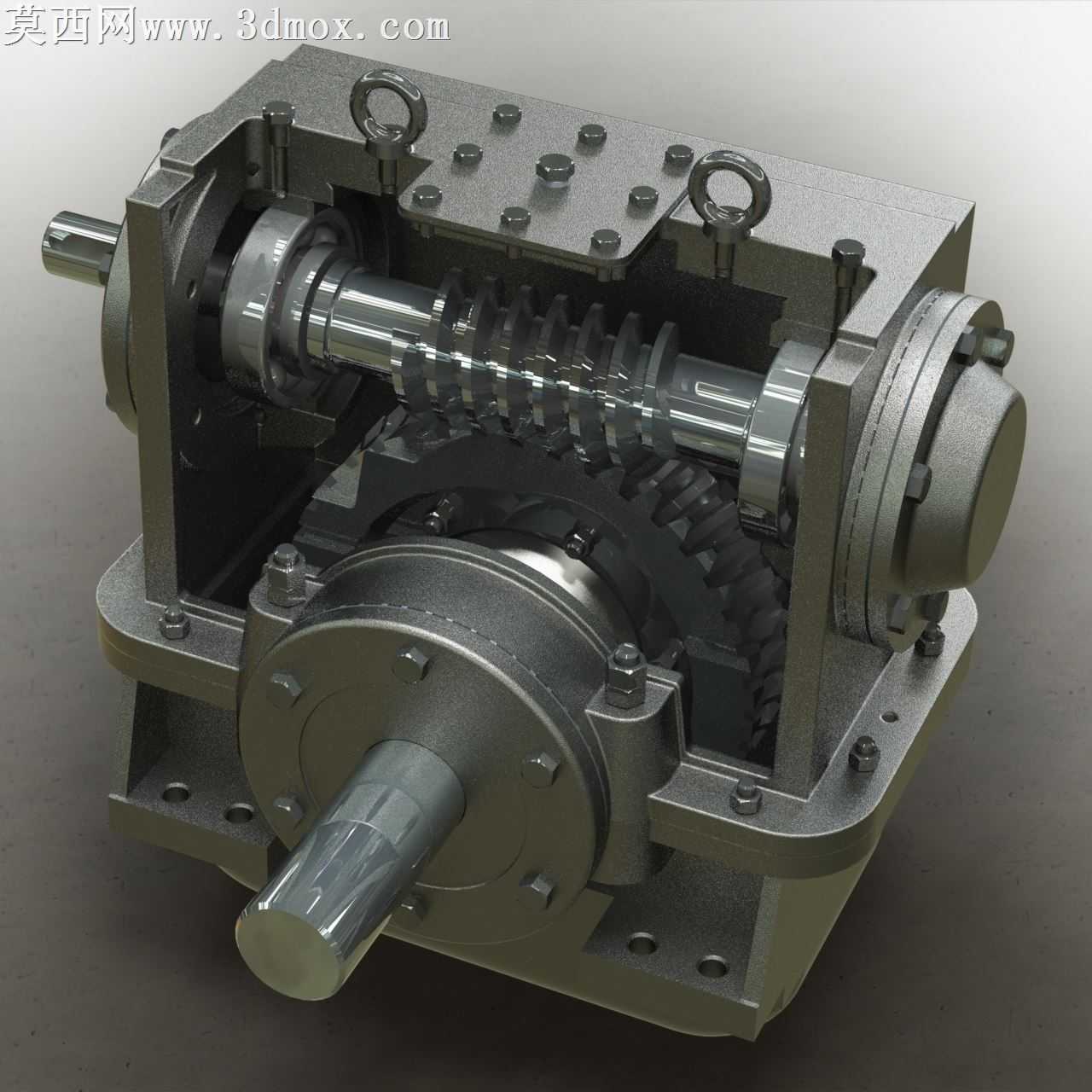

本作品为单级蜗轮蜗杆减速机的剖视展示三维模型，采用三维建模软件完成全参数化结构搭建，通过半剖视的呈现形式完整展现设备内部的传动逻辑与装配关系，兼顾结构展示的直观性与外观渲染的真实质感。建模过程中首先完成铸造箱体的主体结构搭建，还原铸铁箱体的加强筋、安装底座、轴承座孔、吊环安装位、箱盖连接螺栓孔等细节特征，箱体边缘的铸造圆角、加工面与非加工面的结构区分都做了对应处理，保证箱体结构符合实际减速机的生产工艺逻辑。传动部分依次完成蜗杆轴、蜗轮、输出轴的建模，蜗杆轴的输入轴端、轴承配合轴段、蜗杆齿段、密封配合段的轴径变化做了清晰区分，蜗轮部分还原了轮缘与轮毂的装配结构，齿部结构虽为早期练习建模未做完全精确的齿形几何还原，但完整呈现了蜗轮与蜗杆的啮合位置关系，以及输出轴的键槽、轴伸端、轴承配合段的结构特征。模型还完整还原了所有装配细节：包括输入输出端的轴承安装位、端盖结构、箱盖与箱体的连接螺栓、顶部的吊环结构、油位观察与放油螺塞的对应位置，所有零部件的装配层级清晰，配合关系符合机械设计的装配要求。材质渲染阶段，箱体部分采用铸铁哑光材质，还原铸造件的粗糙金属质感，轴类零件与螺栓、端盖等加工件采用光亮钢材材质，区分加工面与铸造面的质感差异，齿面部分做了轻微的光泽处理以体现啮合传动的工作面特征，整体渲染采用工业产品常用的影棚布光，通过柔和的明暗对比突出内部结构的层次，让观看者可以清晰分辨每一个零部件的位置与形态。设计思路上以结构展示为核心目标，采用半剖的处理方式，既保留了减速机完整的外部形态特征，又将内部核心的蜗轮蜗杆传动副、轴系支撑结构完全展露，无需拆解模型即可直观理解单级蜗轮蜗杆减速机的动力传递路径：动力从水平布置的蜗杆轴输入，通过蜗杆与蜗轮的啮合实现90度转向的动力传递，经与蜗轮同轴布置的输出轴输出低转速大扭矩动力，同时模型也直观展现了这类减速机的密封、支撑、安装的相关结构，适合作为机械原理教学、减速机结构认知的展示素材，也可作为同类传动装置设计的结构参考框架。
