四级齿轮减速传动装置结构设计

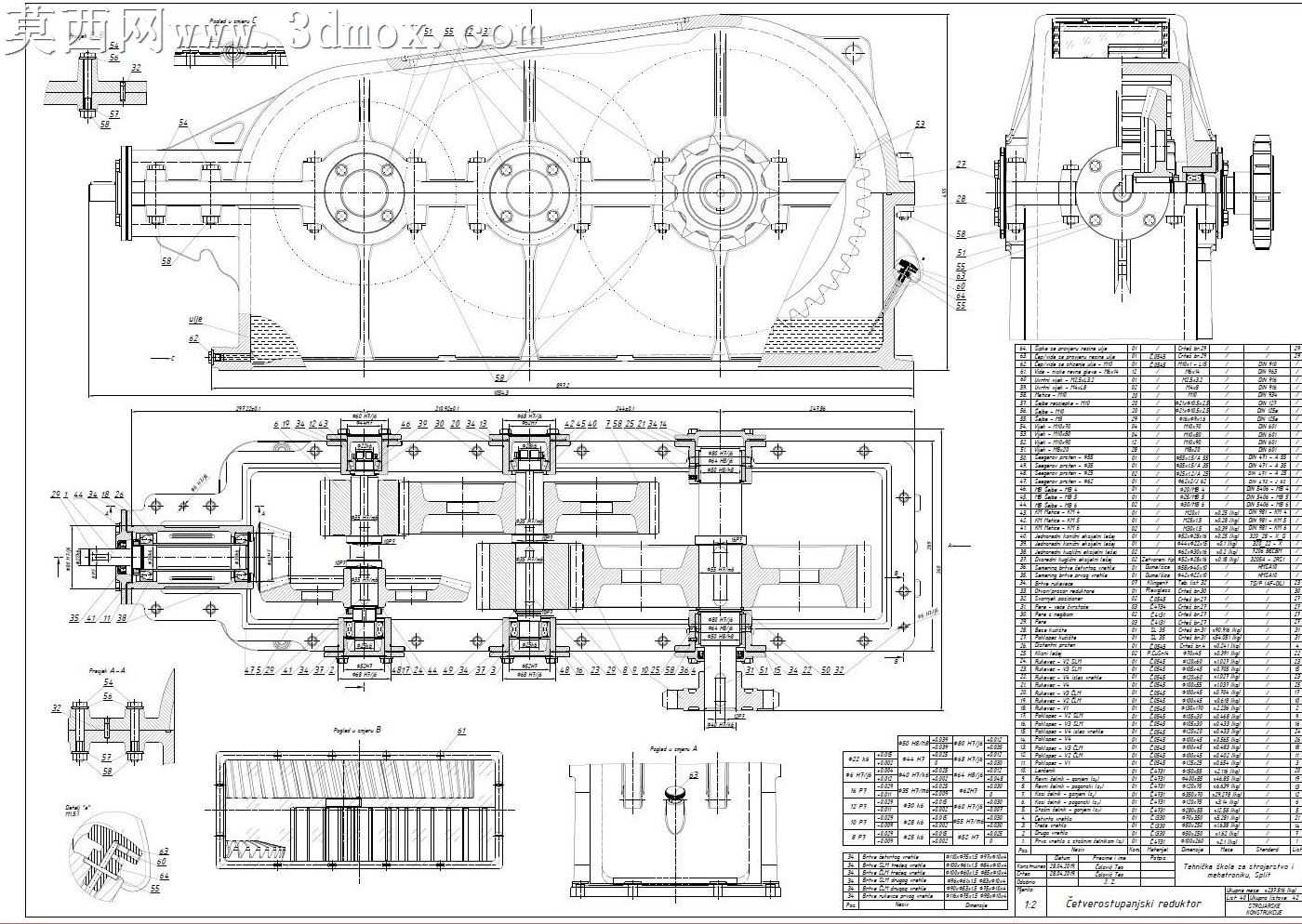

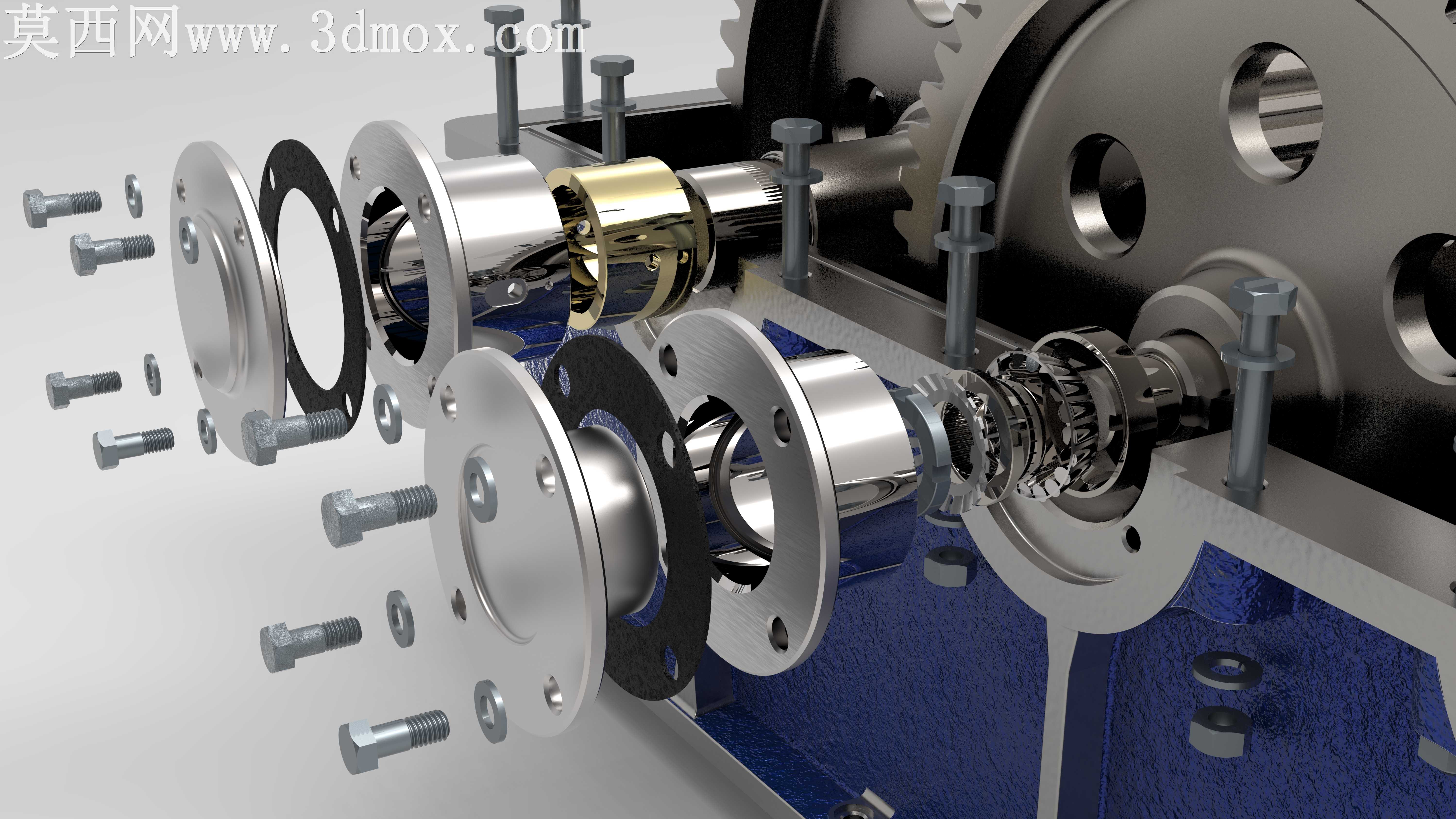

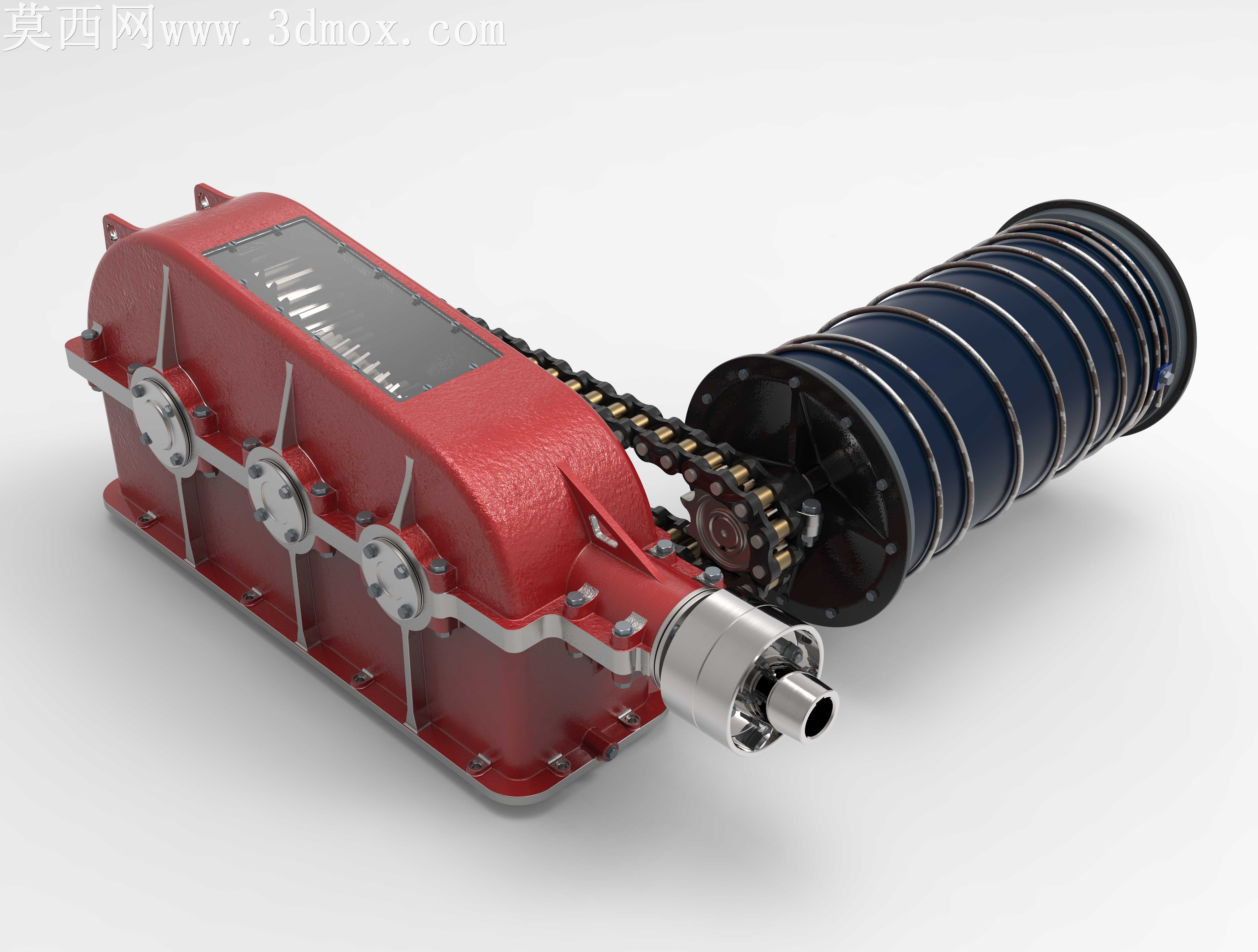

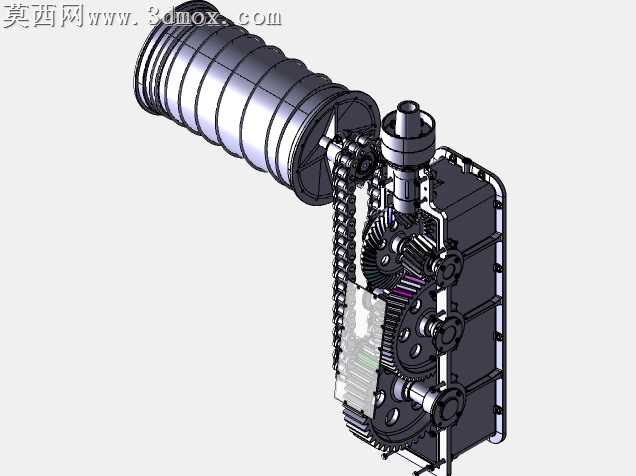

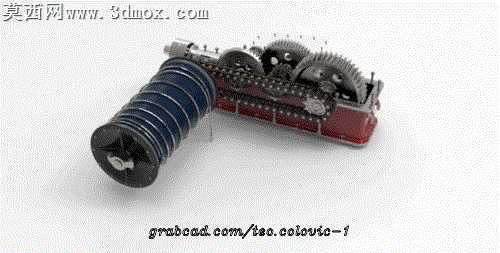

该作品为满足特定负载与转速输出要求设计的四级齿轮减速传动装置，整体建模过程围绕传动性能需求展开，首先依据0.3m/s输出线速度、8000N提升负载的核心指标完成整体传动方案的拓扑规划，确定四级齿轮减速的传动比分配逻辑，确保每一级齿轮副的负载处于合理区间，避免单级传动比过大带来的轮齿受力不均、传动效率下降问题。建模阶段逐一对各传动构件进行参数化构建，涵盖各级直齿轮、锥齿轮的齿形参数匹配，输入轴、中间传动轴、输出卷轴的轴段尺寸设计，轴承安装位、端盖定位结构、箱体支撑结构的细节搭建，整体模型包含约六百个独立构件，每一处配合结构都按照实际机械装配的公差逻辑预留合理间隙，确保虚拟装配状态下各运动构件无干涉卡滞。模型构建过程中，针对齿轮啮合区域做了精细化处理，还原轮齿的渐开线齿形特征，保证传动比的理论计算值与模型实际传动比一致；箱体部分采用剖视展示结构，清晰呈现内部各级齿轮的排布逻辑、轴系的支撑方式，以及输入端电机连接位、输出端卷筒的装配关系。渲染阶段针对不同构件匹配对应材质属性，金属传动件赋予哑光金属质感并做细微的表面纹理处理，模拟实际机加工零件的表面状态，箱体外部的防护结构赋予深红色漆面材质，输出卷筒赋予深色耐磨材质，通过光影调整突出内部齿轮传动结构的层次感，让整体模型既具备严谨的工程设计参考性，也拥有清晰直观的视觉展示效果。设计过程中兼顾了传动装置的结构紧凑性与负载承载能力，各级齿轮的排布充分利用箱体内部空间，轴系的支撑点设置符合力学承载要求，可作为大负载低速传动场景下的减速结构设计参考，完整还原了重载减速装置从参数计算、零件建模到整体装配、效果呈现的全流程设计逻辑。
