移动式协作焊接机器人工作站结构设计

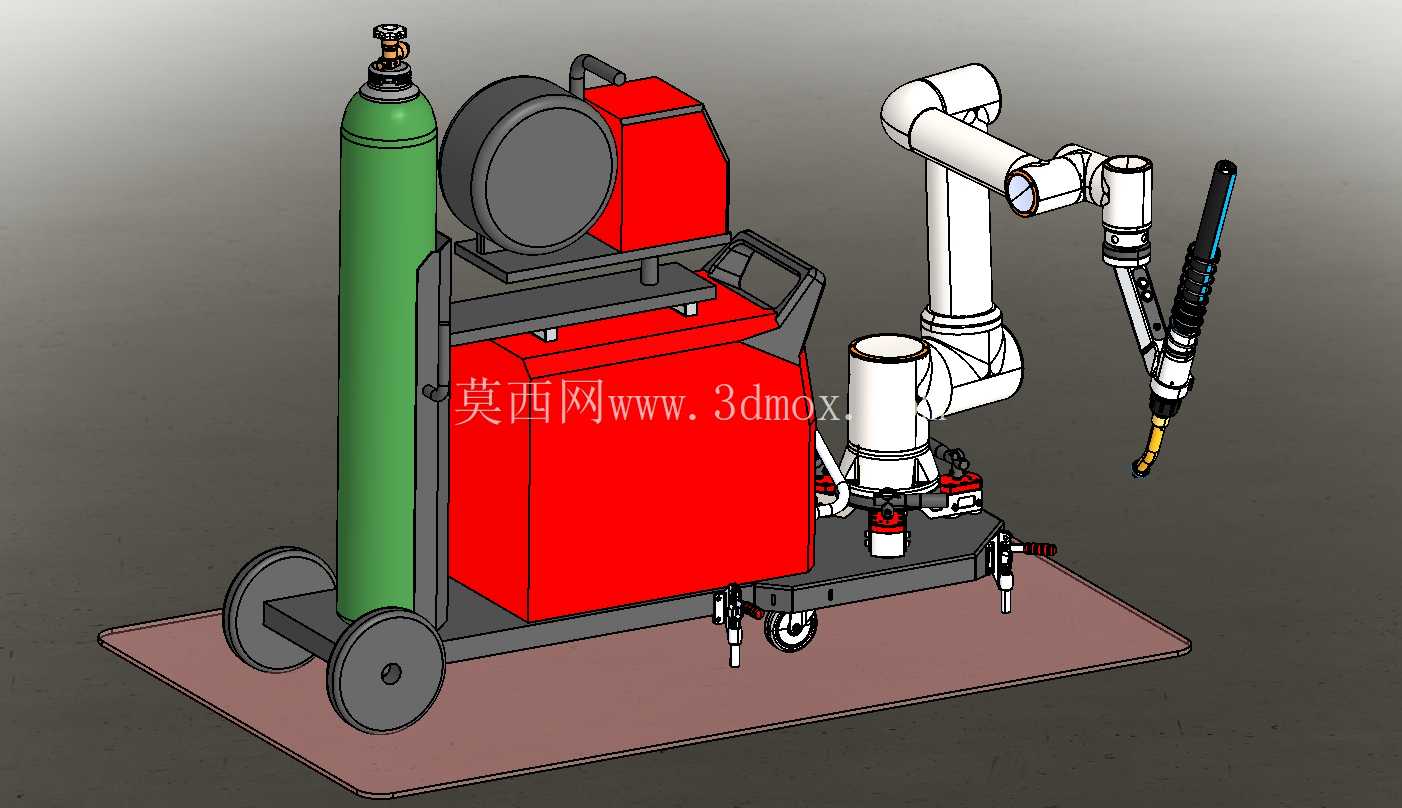

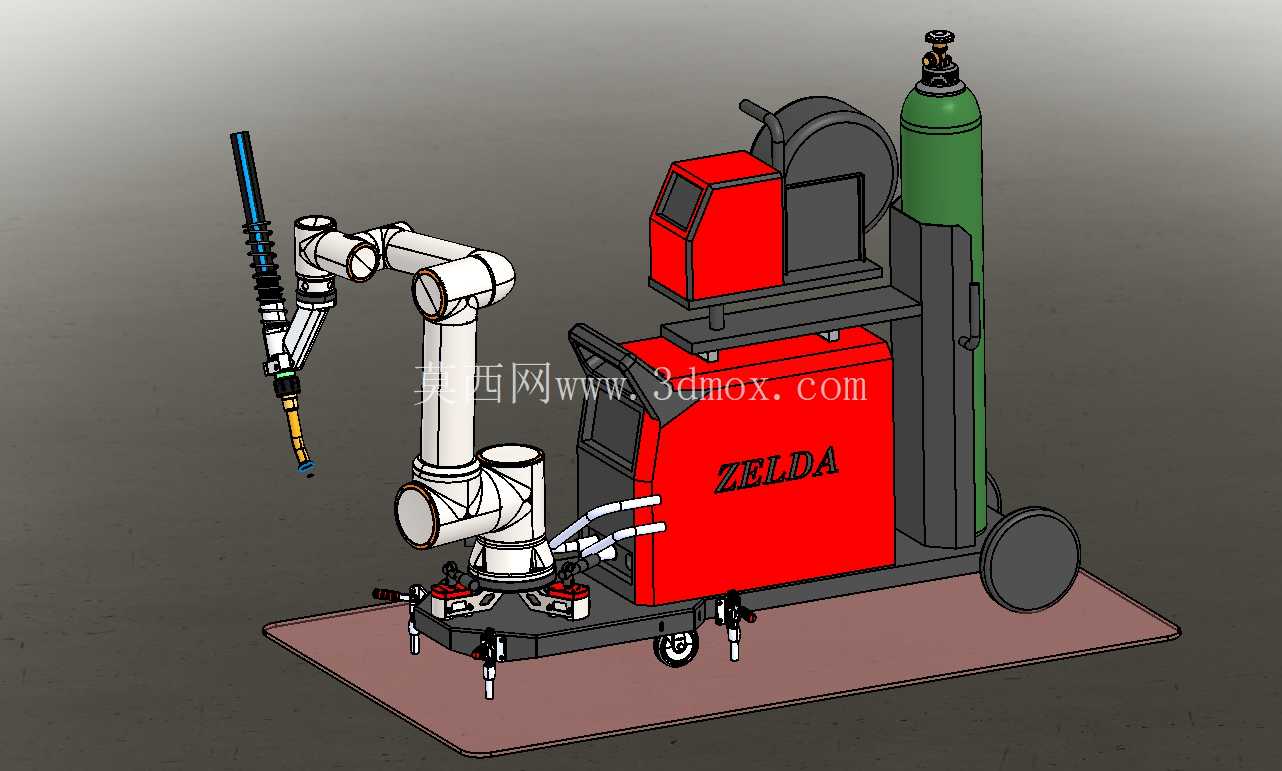

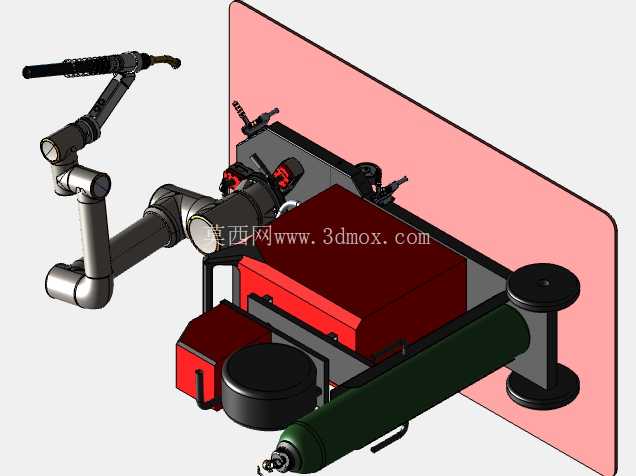

　　从结构布局来看，整套设备将协作机械臂、焊接电源、送丝机构、保护气瓶全部集成在同一移动底盘上，底盘采用型钢焊接框架做承载主体，台面铺设防滑钢板放置焊接主机，后侧预留气瓶安装位并设置抱箍固定结构，避免转场过程中气瓶倾倒，底盘前端布置协作臂安装基座，基座位置经过重心校核，保证机械臂在全行程伸展作业时整机不会发生倾覆，底盘下方配置两个定向脚轮和两个带刹车的万向脚轮，单人即可推动完成转场移动，支撑脚采用螺纹调节结构，调节行程覆盖地面15mm以内的高度差，无需额外垫设垫块就能调平设备。这套移动式协作焊接单元的设计初衷，是解决中小批量结构件焊接场景下，固定焊接工作站转场成本高、小范围作业覆盖不足的痛点，尤其适配钢结构加工车间零散构件补焊、大型装备现场组焊、多工位轮流作业的生产需求，无需提前预埋地基或铺设固定导轨，依靠带脚轮的一体式底盘就能完成工位间的快速转场，到位后通过底盘上的可调支撑脚锁定位置，抵消焊接作业时的机械振动，保证焊枪轨迹精度。机械臂部分采用六轴协作构型，末端搭载气保焊枪组件，焊枪夹持座预留了角度调节余量，可根据不同焊缝形式调整焊枪前倾角度，臂体内部走管设计将送丝管、气管、焊接电缆全部内置，避免作业过程中管线与工件、周边工装发生剐蹭，臂体的有效作业半径覆盖底盘前方1.2米范围内的半球形空间，可完成平面直线焊、环形角焊、空间曲线焊等多种焊缝形式的焊接作业，协作臂的力控特性可在发生误碰撞时及时停止动作，降低现场作业的安全风险。

　　焊接主机部分采用逆变式气保焊电源，送丝机构布置在主机上方靠近机械臂基座的位置，缩短送丝路径长度，减少送丝阻力带来的送丝不稳问题，送丝盘采用封闭式护罩结构，避免车间内的焊接烟尘、金属碎屑附着在焊丝表面影响焊接质量，主机面板集成了电流电压调节旋钮、参数显示屏，操作位置刚好处于站立操作人员的伸手可达范围，无需弯腰就能完成参数调整。保护气瓶竖直安装在底盘后侧的专用卡位，气瓶顶部的减压阀、流量计输出端通过气管连接至焊枪端，管路沿底盘框架内侧排布并设置管卡固定，避免转场时管路被拉扯松动，气瓶安装位旁预留了防撞护栏，防止周边工件碰撞导致气瓶阀门损坏。

　　整套设备的外形尺寸控制在长1.4米、宽0.8米、高1.6米的范围内，可顺利通过车间常规宽度的通道门，也能进入电梯完成楼层间的转场作业，安装时仅需保证作业位置周边预留0.5米以上的操作维护空间，无需额外的安装固定工序，到位调平后接通电源、保护气即可投入使用。在实际作业场景中，这套设备可替代人工完成重复性高、焊接位置受限的焊缝作业，比如小型机架的角焊缝焊接、管材对接环缝焊接、钣金件拼接焊缝焊接，相比固定焊接机器人，不需要针对特定工件制作专用变位机工装，通过移动设备位置就能适配不同尺寸工件的焊接需求，协作臂的拖拽示教功能可快速完成焊接轨迹编程，小批量生产时的换型时间远低于传统工业焊接机器人。

　　结构设计过程中重点考虑了车间恶劣工况的适应性，所有电气接口都采用防护等级不低于IP54的接插件，底盘框架做了喷塑防锈处理，焊接主机外侧设置了防烫护板，避免焊渣飞溅损坏设备外壳，机械臂的关节处设置了防尘护罩，减少焊接烟尘进入关节内部影响使用寿命。设备的重心经过多姿态仿真校核，在机械臂完全伸展、焊枪处于最远端作业位置时，整机的稳定系数大于1.5，满足现场作业的安全要求，底盘上还预留了焊枪放置架、焊丝存放位的安装接口，可根据实际使用需求加装辅助配件，进一步拓展作业适配性。
