民用塑料靠背椅成型铸造模具结构设计

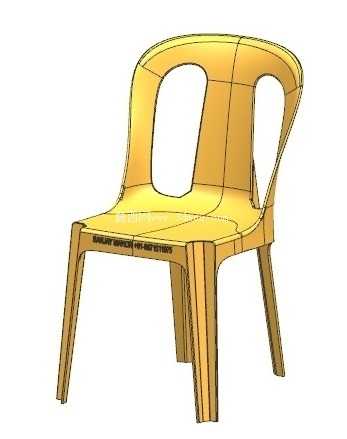

日常随处可见的一体式塑料靠背椅，其量产核心依赖配套的成型模具完成批量化注塑作业，这套模具的结构设计直接决定了成品椅子的成型精度、生产效率与长期使用强度。从实际生产场景来看，这类模具主要适配卧式注塑机安装使用，安装时需要匹配设备的哥林柱间距、模板开模行程参数，模具整体的闭合厚度要落在注塑机的容模厚度区间内，定位圈需与注塑机射嘴中心严格对中，避免射胶过程中出现溢料、偏心缺胶的问题。

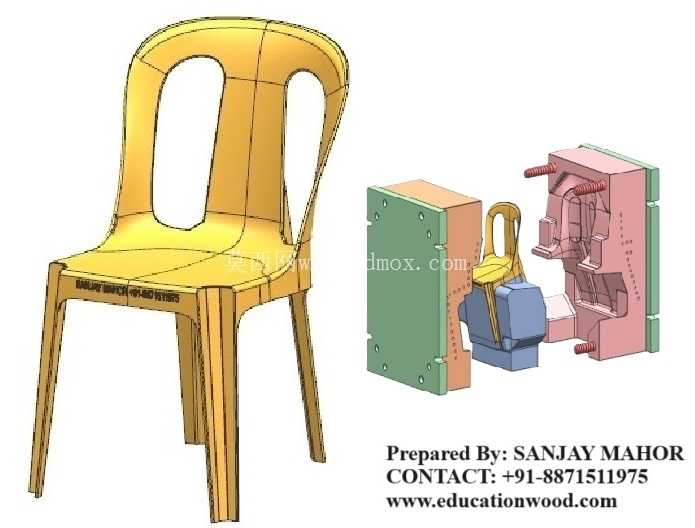

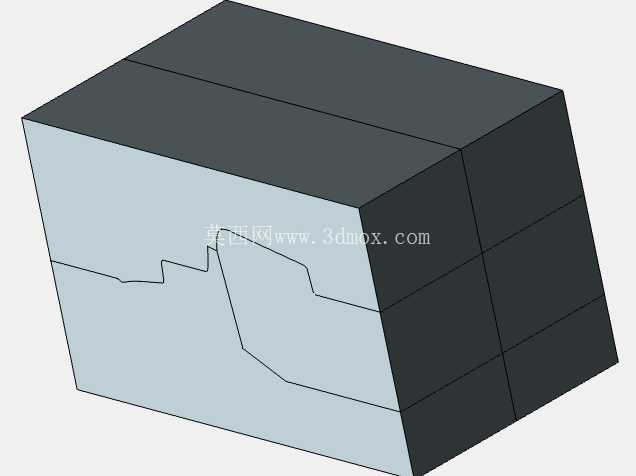

整套模具采用模架+成型镶块的分体式结构设计，分模面沿着塑料椅子的最大轮廓边界设置，开模方向垂直于椅子座面的基准平面，能够保证开模时成品不会黏附在定模侧，减少顶出过程中产品变形的概率。针对椅子靠背处的两个异形镂空结构，模具对应位置设置了独立的碰穿镶块，镶块与动定模的贴合面做了0.02mm的预压干涉量，长期生产过程中不会出现披锋飞边，同时镶块采用独立螺丝固定，后续磨损后可以单独拆卸更换，不需要整体报废模仁，大幅降低后期维护成本。

考虑到塑料椅子整体壁厚均匀性要求在±0.1mm以内，模仁的进料点设置在椅子座面的中心位置，采用热流道转冷流道的进胶方式，熔融的塑料原料从中心进料后可以沿着椅腿、靠背的筋位方向均匀填充，避免出现填充末端缺胶、结合线明显的问题。冷却水路围绕模仁的成型面均匀排布，水路距离成型面的距离控制在15-20mm之间，相邻水路的间距保持在30mm左右，能够保证模温均匀控制在40-60℃区间，减少产品冷却不均导致的翘曲变形，尤其是四条椅腿的位置单独设置了隔水片式冷却回路，避免椅腿位置冷却过慢导致的收缩凹陷。

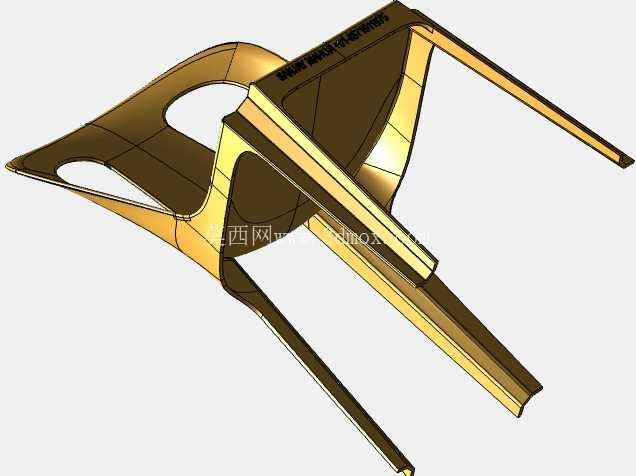

顶出机构采用顶针+顶块的组合顶出方式，在椅子座面的背面、四条椅腿的内侧均匀布置直径8mm的圆顶针，同时在椅子靠背的下沿位置设置两个矩形顶块，顶出时受力点均匀分布在产品的刚性筋位处，不会在产品外观面留下明显顶出痕迹，顶出行程设置为280mm，能够保证成品完全脱离模仁型腔，配合机械手取件时不会出现刮蹭产品边缘的问题。导向系统采用四个直径40mm的导柱配合自润滑导套，导柱长度高出模仁分型面25mm，合模时导柱先进入导套完成定位，避免合模过程中碰伤模仁成型面，同时在模具的四个角位置设置了零度定位块，进一步保证合模精度，长期量产过程中分型面错位量控制在0.02mm以内。

排气槽开设在模仁填充末端的分型面上，排气槽深度控制在0.02mm，宽度8mm，能够在射胶填充过程中快速排出型腔内的空气，避免产品内部出现气泡、烧焦缺陷。针对椅子座面前沿的文字标识区域，模仁对应位置采用可更换的字唛镶件，后续如果需要更改产品标识内容，只需要更换对应字唛镶件即可，不需要重新加工整个模仁，适配不同客户的定制化需求。整套模具的所有滑动配合面都做了氮化处理，表面硬度达到HRC58-62，配合面间隙控制在0.01-0.015mm，长期生产过程中不会出现拉伤、卡滞问题，模具设计寿命可达30万模次以上，能够满足民用塑料制品大批量量产的需求。
