四腔带脱料结构三板注塑成型模具

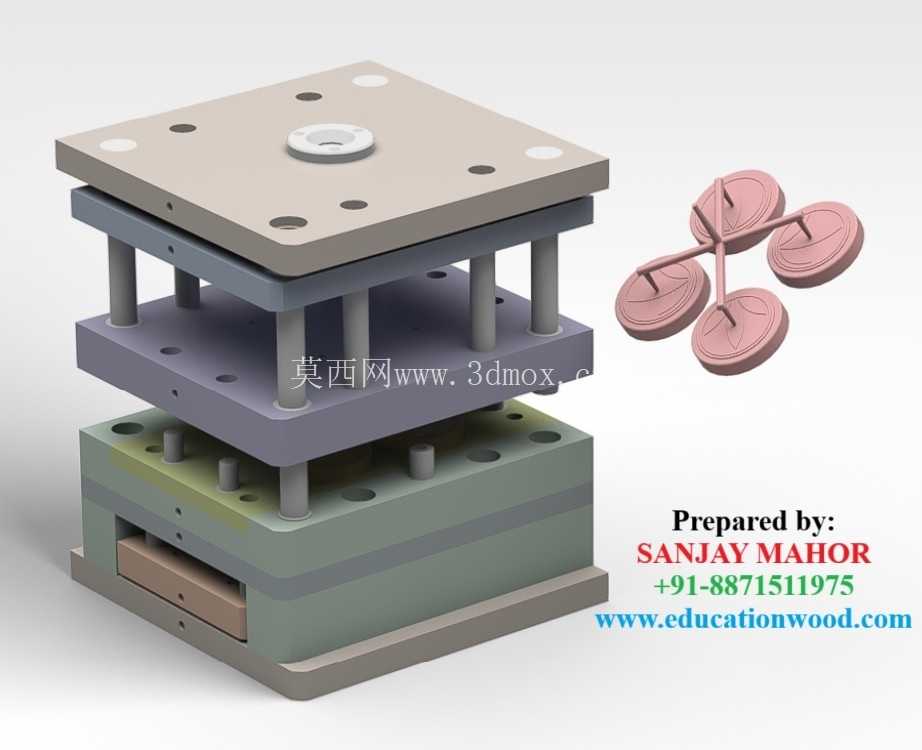

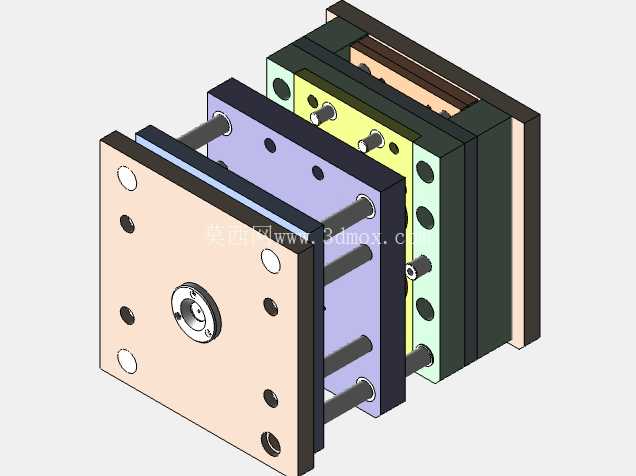

　　这套模具针对小型圆盘类塑胶件的批量注塑生产需求设计，采用四型腔同模布局，单次开模即可完成四件产品的成型作业，能有效匹配中小产能的注塑生产节拍，在日用塑胶配件、小型电子绝缘结构件的生产场景中适配性较强。模具整体采用标准三板模叠层结构，从上至下依次为定模固定板、脱料板、动模型腔板、动模垫板、动模固定板及模脚组件，各层板件通过导柱导套实现精准对位，导柱配合间隙控制在0.02mm以内，可承受长期开合模的往复冲击，避免型腔错位导致的产品飞边、尺寸超差问题。

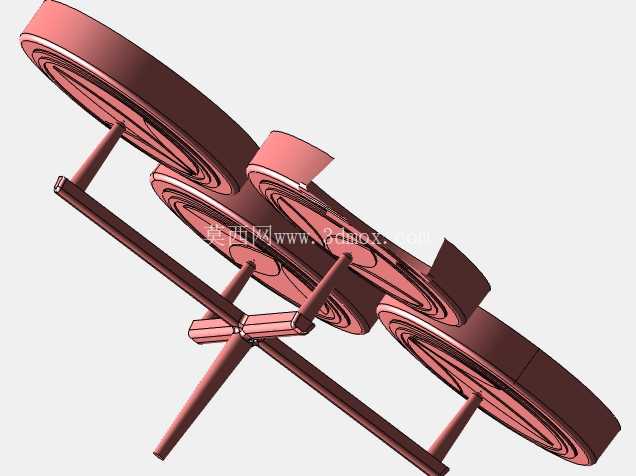

　　浇注系统采用针点式浇口设计，进料点设置在每个圆盘产品的中心位置，熔融塑胶从主流道进入后，通过分流道均匀分配至四个型腔，针点浇口的口径控制在0.8-1.2mm区间，既可以保证充模过程的流速稳定，避免产品出现缺胶、熔接痕缺陷，又能在开模时自动实现浇口与产品的分离，省去后续人工修剪浇口的工序，降低后处理人工成本。脱料板的设置是这套模具的核心功能结构，开模过程中，脱料板会在定模侧的拉杆驱动下先完成定模固定板与流道板的分离动作，将浇注系统的凝料从主流道衬套中拉出，随后在限位螺钉的作用下停止动作，继续开模时流道凝料会在脱料板的推力下从分流道中自动脱落，无需人工手动取流道，可适配自动化注塑生产的取件需求，减少人工操作的安全隐患。

　　型腔部分采用整体镶拼式结构，四个成型型腔均匀分布在动模板的中心对称位置，单个型腔的成型尺寸精度控制在±0.015mm，可保证同模生产的四个产品尺寸一致性满足装配要求，镶拼结构的设计也方便后续出现型腔磨损、拉伤时单独更换镶件，降低模具维护成本。冷却水路采用环形回路设计，分别在定模型腔板和动模型腔板内布置环绕四个型腔的冷却通道，水路直径设置为8mm，距离型腔壁的距离保持在12-15mm，可保证成型过程中型腔各区域温度均匀，将产品成型周期控制在合理区间，减少产品因冷却不均产生的翘曲变形问题。

　　顶出机构采用顶针板驱动的均匀顶出布局，顶针分布在每个产品的边缘非外观面位置，避免顶出痕迹影响产品外观质量，顶出行程经过精准核算，可保证产品完全脱离动模型腔，不会出现顶出卡滞、产品顶白的问题。模具的安装尺寸适配常规120T-160T规格的卧式注塑机，定位圈直径、浇口衬套尺寸均采用行业通用标准规格，上机安装时无需额外改装适配，可快速完成装夹调试。整套结构在设计时充分考虑了长期量产的耐用性，各滑动配合面均设计了润滑槽，易磨损部件采用标准件配置，可降低生产过程中的故障停机率，对于同类型小型圆盘塑胶件的模具设计也具备较强的参考价值，结构设计逻辑可直接迁移至类似多型腔小零件的注塑模具开发场景中。
