多滑块侧抽芯注塑模具结构设计方案

项目分类:注塑模图纸 发布时间:2026-05-21 ID:1148934
  • 多滑块侧抽芯注塑模具结构设计方案
  • 多滑块侧抽芯注塑模具结构设计方案
  • 多滑块侧抽芯注塑模具结构设计方案
  • 多滑块侧抽芯注塑模具结构设计方案

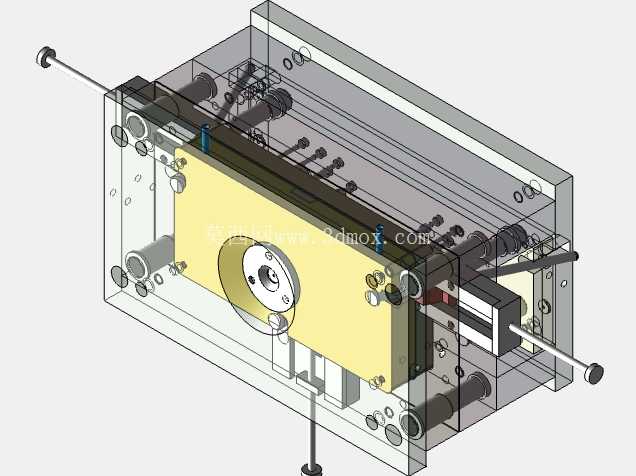

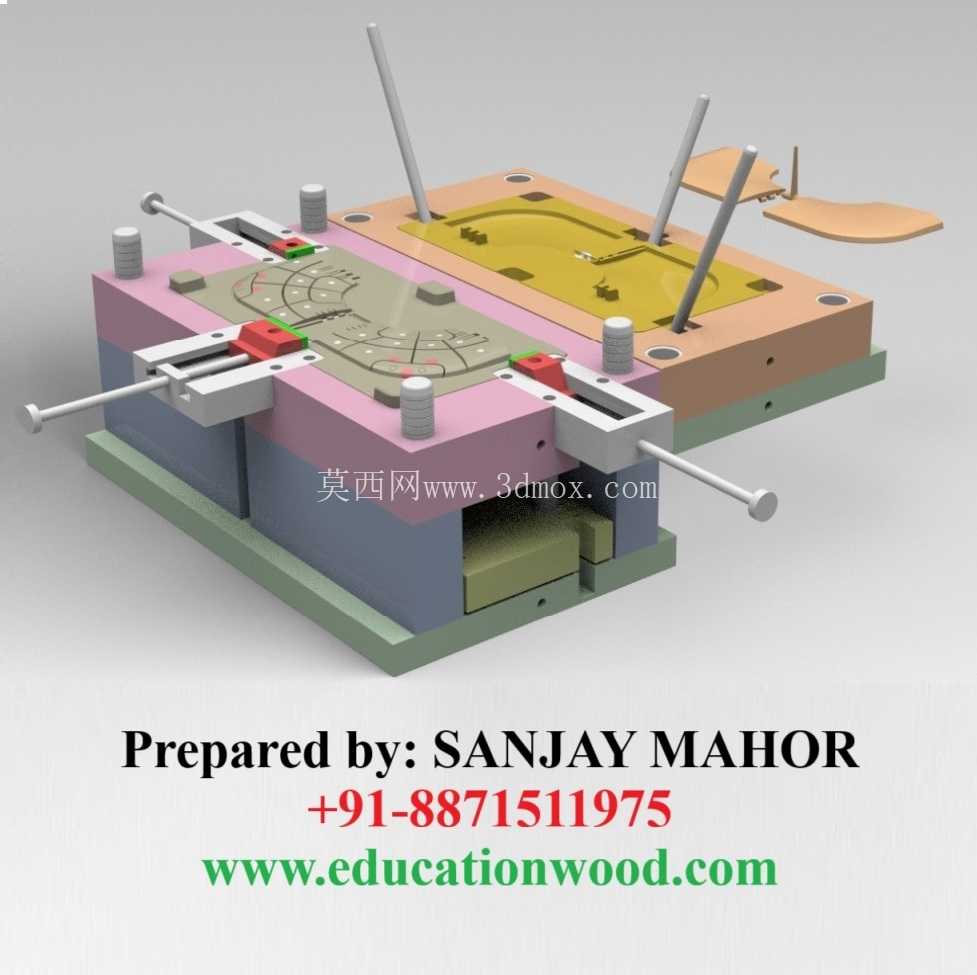

这套多滑块侧抽芯结构的注塑成型模具,主要面向带有多处外侧凹、复杂曲面轮廓的塑料零部件量产场景,常见于消费电子外壳、小型家电结构件、精密接插件外罩这类需要多方向脱模的塑件生产环节,区别于常规两板模、三板模的单方向开模逻辑,这套结构通过多组独立驱动的侧滑块组件,在开模动作的不同时序完成侧向分型与抽芯动作,避免塑件外侧倒扣结构在脱模过程中出现拉伤、变形甚至断裂的问题。

从实际生产的功能逻辑来看,这套模具的动定模合模后,多组侧滑块在斜导柱或者液压抽芯组件的驱动下精准复位,与定模型腔、动模型芯共同围出完整的塑件成型空腔,熔融塑料经过浇注系统填充到型腔内部,经过保压、冷却环节达到开模硬度要求后,动定模先沿主开模方向完成定距分型,此时固定在定模侧的斜导柱会带动对应方向的侧滑块沿导轨方向向外滑移,完成外侧倒扣区域的抽芯动作,待所有侧抽芯行程达到安全脱模距离后,顶出机构才会动作,将成型完成的塑件从动模型芯上平稳顶出,整套动作的时序配合直接决定了塑件的成型合格率,任何一组滑块的复位精度偏差、抽芯行程不足,都会导致塑件出现飞边、倒扣拉伤甚至型腔撞模的生产事故。

在设计思路层面,这套模具的滑块布局完全贴合塑件的外侧倒扣分布特征,针对不同长度、不同抽拔力需求的侧凹结构,匹配了对应直径的斜导柱与滑块锁紧块,对于抽芯行程较长的侧滑块,额外设置了滑块定位装置,保证开模后滑块停留在确定位置,避免合模时斜导柱无法准确对准滑块导套造成结构损坏。滑块与模板的配合面采用了耐磨镶块结构,减少长期往复运动带来的配合间隙超差问题,同时在滑块的分型面位置设置了专门的排气槽,避免填充过程中倒扣位置出现困气、烧焦的成型缺陷。冷却水路的布局也避开了滑块的运动行程区域,同时尽可能贴近塑件的成型表面,保证不同区域的冷却速率均匀,减少塑件因为冷却不均产生的翘曲变形问题。

从安装边界与尺寸配合来看,这套模具的整体外形尺寸适配常规卧式注塑机的哥林柱间距,模厚尺寸匹配对应吨位注塑机的最大最小模厚范围,定位圈尺寸、浇口套球面半径都符合对应注塑机的接口标准,不需要额外加装过渡法兰就可以直接上机安装。所有侧滑块的运动行程都经过严格校核,抽芯过程中不会突出模具的最大安装边界,也不会和注塑机的拉杆、安全门产生运动干涉。模具的顶出孔位置、顶出行程也和对应注塑机的顶杆参数匹配,不需要额外改装顶出结构就可以完成生产对接。导柱导套的布局采用了不对称分布设计,避免合模过程中出现动定模装反的问题,同时在每组滑块的合模面都设置了精定位结构,保证反复合模过程中滑块的位置精度控制在成型公差允许范围内,长期量产也不会出现分型面错位导致的塑件飞边问题。

在实际生产适配性上,这套结构的所有易损件都采用了标准化快拆设计,比如滑块的耐磨板、锁紧块、斜导柱都可以在不拆卸模具主体的情况下完成快速更换,减少量产过程中的停机维护时间。浇注系统的设计匹配了所成型塑料的流动特性,浇口位置选择在塑件的非外观面,去除浇口后不会影响塑件的外观质量,同时流道的截面尺寸经过流动仿真校核,保证熔融塑料可以在填充时间内平稳充满所有型腔区域,避免出现短射、熔接痕强度不足的问题。
