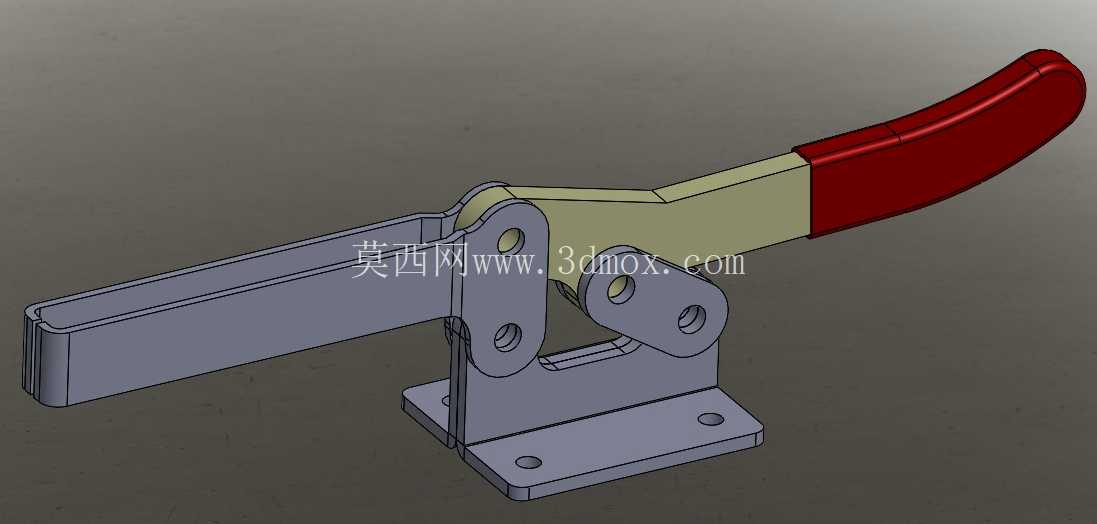

H230L型肘节式C/F铰链快速夹具结构

　　在工装夹具设计、小型零部件装配工位、焊接定位工装以及检具定位场景中，肘节式铰链夹是应用频次极高的手动夹紧元件，这款H230L规格的C/F铰链夹，核心是利用连杆机构的死点自锁特性实现稳定夹紧，无需额外气源或电源驱动，纯手动操作即可完成快速压紧与释放，适配没有动力源的零散工位、户外临时装夹场景，或是小批量多品种的柔性生产单元。从结构设计逻辑来看，这款夹具采用卧式底座安装形式，底座为带两个安装孔的平板结构，安装孔位间距经过标准化适配，可直接通过螺栓固定在工装基板、焊接工作台或者型材架上，安装时需保证底座贴合面平面度不低于0.1mm，避免安装应力导致连杆机构卡滞。

　　操作手柄部分采用加长力臂设计，手柄末端包覆防滑握持段，操作时人手施加的力通过杠杆放大后传递到连杆组，当手柄下压到锁止位置时，连杆铰接点越过机构死点，此时即使夹紧面受到工件的反作用力，机构也不会自行松脱，锁止状态下的夹紧力稳定，不会因为加工过程中的振动出现松脱问题。夹臂部分采用平直的悬臂结构，夹紧端可根据实际使用需求加装压头，适配不同厚度、不同表面材质的工件，避免压伤工件表面，夹臂的开合行程经过合理设计，既保证足够的开口空间方便工件取放，又不会因为行程过大导致操作效率降低。

　　从安装边界来看，这款夹具锁止状态下整体高度较低，不会过多占用工位上方的操作空间，底座的安装孔为沉孔设计，螺栓锁紧后头部不会突出底座平面，保证安装后夹具整体平稳，不会出现晃动。在实际选型应用中，这类肘节夹常被用在电子零部件装配的定位工装、小型钣金件的焊接定位、木质板材的拼接固定、注塑件的水口加工工装等场景，相比螺旋式夹紧结构，它的操作效率提升3倍以上，操作人员只需单次扳动手柄即可完成夹紧或松开动作，无需反复旋转旋钮。

　　设计这款三维结构时，需要重点关注各铰接点的间隙配合，销轴与孔的配合公差选用H8/f7，既保证铰接转动灵活无卡滞，又不会因为间隙过大导致夹紧时出现旷量，影响夹紧精度；连杆部分的厚度需要根据额定夹紧力做强度校核，避免长期受力出现变形，导致死点位置偏移，失去自锁能力；手柄的握持角度需要符合人体工程学设计，锁止位置时手柄与安装平面的夹角不宜过大，避免操作人员扳动时手腕过度弯折，降低长时间操作的疲劳感。夹臂与底座的连接部分采用双侧支撑板结构，相比单侧支撑的结构，抗侧向力能力更强，夹紧过程中夹臂不会出现侧向偏移，保证夹紧力始终垂直作用在工件表面，不会因为侧向分力导致工件移位。在工装设计排布时，需要注意夹具的开合空间，手柄扳动的轨迹范围内不能有其他工装元件遮挡，避免操作时出现干涉，同时要预留足够的手部操作空间，方便操作人员戴手套也能顺利扳动手柄。这类手动肘节夹的维护成本极低，日常使用中只需定期在铰接销轴处滴注少量润滑油，即可保证长期操作顺畅，无需复杂的保养流程，适合生产现场的粗放使用环境。
