杠杆式千分表精密测量构件三维造型

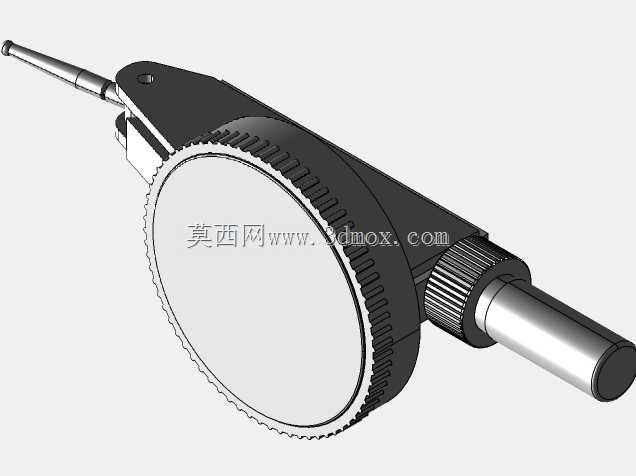

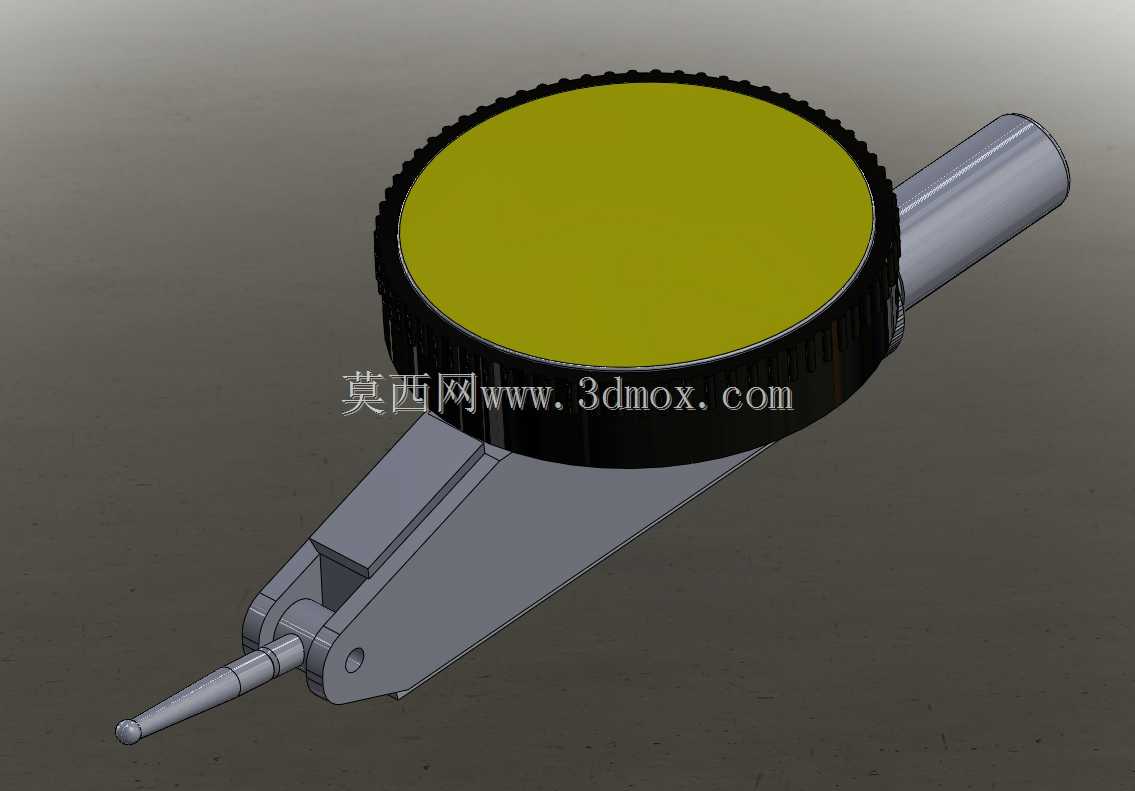

这款杠杆式千分表的三维造型，完整还原了实物的结构细节与装配关系，可直接用于测量工装设计、设备精度校验场景的装配仿真与干涉检查。在机加工车间的日常作业中，这类杠杆千分表常被用于工件装夹找正、轴类零件径向跳动检测、机床导轨直线度校验、工装夹具装配精度复核等场景，相比普通百分表，其杠杆测头结构可深入狭窄空间完成测量，适配普通直杆测头无法触及的工位，比如台阶面内侧形位公差检测、深腔内部零件位置度校验等工况。从结构设计来看，该模型完整呈现了表体、夹持杆、杠杆测臂、表盘外圈四个核心组成部分，夹持杆采用标准圆柱结构，直径适配行业通用的磁性表座、表架安装孔，可直接卡装在现有工装夹具上无需额外加工转接件；测臂部分还原了铰接转动结构，测头采用硬质合金球头设计，建模时保留了测头的圆弧过渡特征，避免实际使用中划伤工件被测表面。表盘外圈做了滚花防滑结构建模，还原了实物旋转外圈调整表盘零位的操作特征，表盘平面与夹持杆轴线呈固定夹角，方便操作人员在设备旁观察读数时无需过度俯身调整视角。在建模过程中，各部件的装配边界严格按照实物尺寸还原，夹持杆的有效夹持长度、测臂的摆动行程范围、表体的最大外径都做了精准约束，在做产线测量工位布局仿真时，可直接导入该模型验证表体与工件、设备运动部件的安全间隙，避免实际安装时出现碰撞干涉。从功能特性上，该结构的千分表测量分辨率可达微米级，测头接触工件后杠杆臂通过内部传动机构将微小位移放大传递至表盘指针，建模时还原了内部传动的空间避让关系，可用于拆解教学演示，帮助新入行的质检人员、设备运维人员理解杠杆表的工作原理。在做自动化检测站的设计时，该模型可直接导入装配体，搭配位移传感器安装支架做布局验证，确认千分表的安装位置不会影响工件上下料路径，同时保证测头的接触角度符合测量要求，避免因测头倾斜导致的测量误差。
