推拉式快速夹钳压紧锁紧工装结构

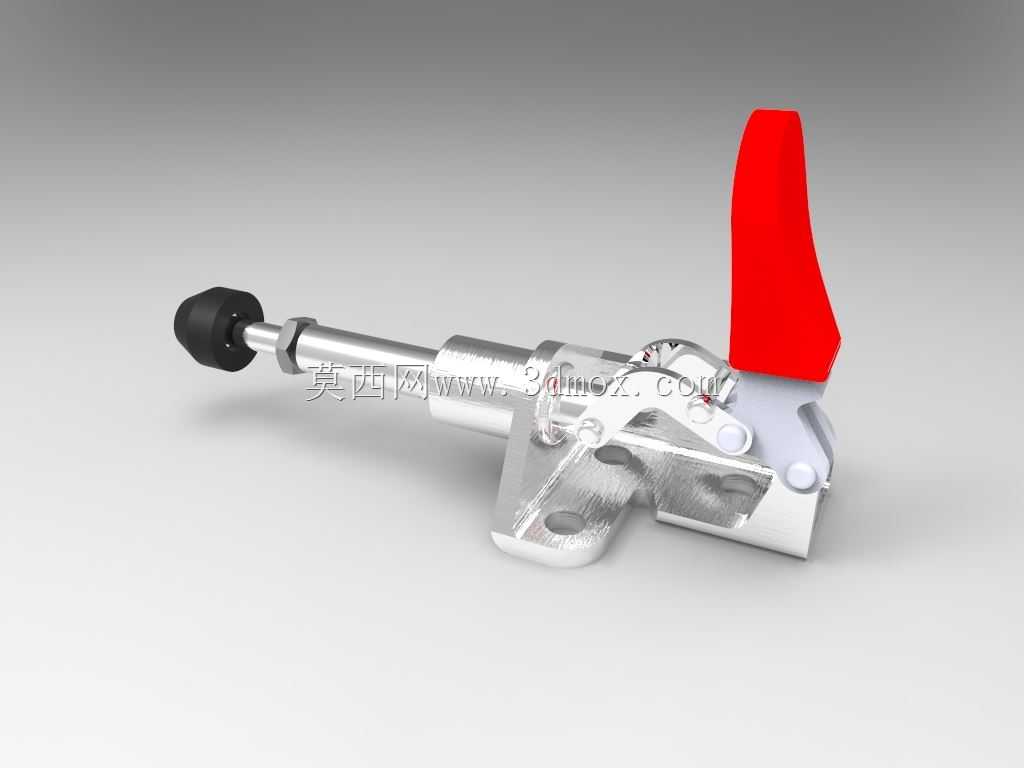

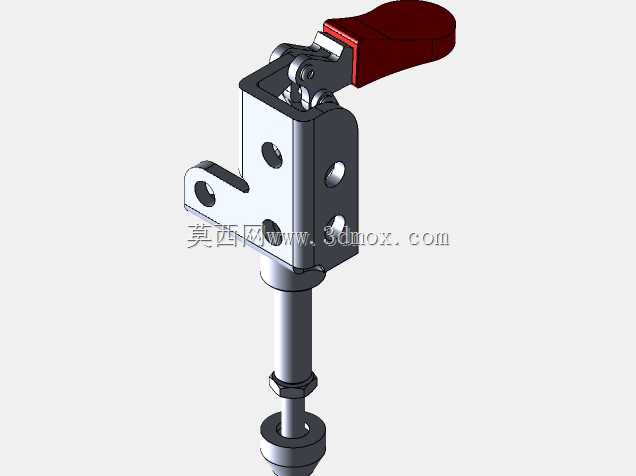

　　这类推拉式肘节夹钳是工装治具领域应用极广的标准压紧元件，在焊接工装、装配流水线定位、木工拼版、机加工工件夹持、电子元件压合工位都能见到它的身影，核心作用是通过肘节机构的死点锁止特性，实现工件的快速压紧与释放，相比螺栓压紧、凸轮压紧结构，操作行程短、锁止力稳定，单次操作耗时不超过1秒，能大幅提升批量工位的装夹效率。从结构设计逻辑来看，该夹钳采用推拉式直线动作输出，区别于垂直下压、水平夹持类夹钳，其压头沿轴向做直线往复运动，适合需要沿工件侧向顶紧、轴向推拉定位的场景，比如钣金焊接时的侧边定位、注塑件取件时的侧向抽芯辅助、检测工位的工件轴向顶紧定位。夹钳的底座采用带安装孔的法兰式结构，两个沉头安装孔可直接通过内六角螺栓固定在工装基板上，

　　安装时需保证夹钳的运动轴线与工件受力方向同轴，避免侧向分力导致夹钳杆部磨损、锁止失效。操作端的红色塑胶手柄采用人体工学弧形设计，表面做防滑纹理处理，操作人员扳动手柄时的施力角度符合手腕自然姿态，长时间重复操作也不易产生疲劳，手柄与连杆机构的连接采用销轴铰接，销轴端部做铆压防脱处理，避免频繁动作后销轴窜出脱落。前端的压头采用黑色橡胶缓冲头，橡胶材质硬度控制在邵氏60度左右，既可以保证压紧时与工件表面的摩擦力，防止工件移位，又能避免硬接触刮伤工件表面，压头与推杆采用螺纹连接，可根据实际工件的距离需求旋转调整压头的伸出长度，适配不同厚度、不同安装距离的工件夹持需求。夹钳的核心连杆机构采用多组铰接连杆组成，当手柄扳动到锁止位置时，

　　连杆机构越过运动死点，此时即使工件受到反向的推力，夹钳也不会自行松脱，锁止状态下的保持力可达到数百公斤，足以应对绝大多数常规工装的夹持需求。推杆部分采用镀硬铬处理，表面粗糙度达到Ra0.8以下，在导向套内往复运动时摩擦阻力小，长期使用也不易出现锈蚀、卡滞问题，导向套与夹钳本体采用过盈压装配合，保证推杆运动的直线度，避免推杆长期受力后出现偏摆。在实际选型应用时，需要重点确认夹钳的安装孔位尺寸、推杆行程、额定锁止力三个核心参数，安装时要保证夹钳底座与工装安装面完全贴合，避免螺栓锁紧后底座变形导致连杆机构运动卡滞，日常维护时需要定期在铰接销轴处滴注润滑油，清除推杆表面的焊渣、切屑等杂物，保证机构动作顺畅。
