木工台锯用微型燕尾压紧夹具结构

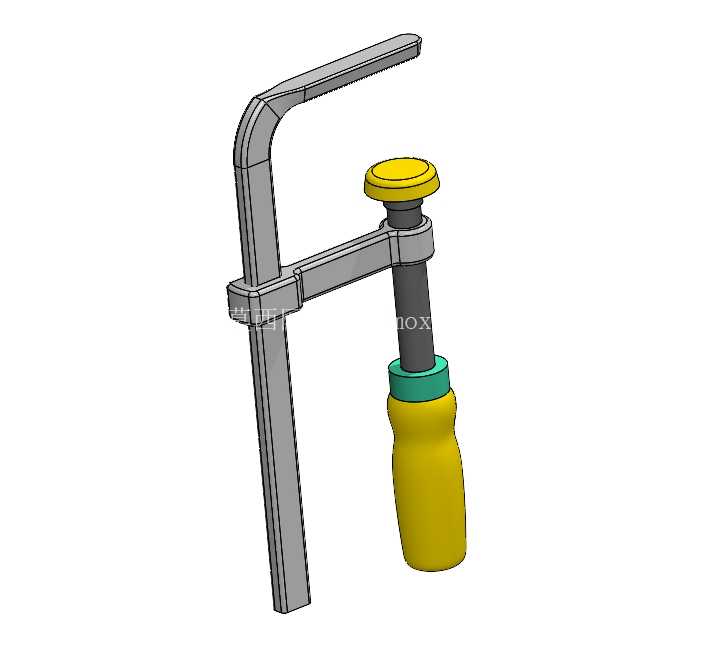

　　这款微型燕尾夹具主要面向小型木工加工作业场景，适配台锯、带锯等台式木工加工设备的工件压紧定位需求，解决小型木料切割、开槽作业时手动推送工件易偏移、存在安全隐患的问题。从结构设计来看，夹具采用L型悬臂主体作为承载框架，悬臂的燕尾截面经过尺寸校核，可与台锯、带锯工作台面的标准T型槽或燕尾导轨精准配合，滑动过程无卡滞，同时保证足够的连接刚性，避免压紧作业时悬臂出现翘曲变形。

　　压紧执行端采用旋钮式螺杆进给结构，顶部设置防滑操作旋钮，螺杆中段设置限位轴肩，可控制最大压紧行程，避免螺杆脱出主体框架；底部压头采用软硬复合结构，接触工件的端面为软质防滑材质，既可以增大与木料表面的摩擦力，防止工件推送过程中出现滑移，又不会在软质木料表面留下压痕，保障加工工件的表面质量。从安装边界来看，悬臂的竖直段高度经过优化，可适配厚度在50mm以内的常规小型木料加工需求，水平段的伸出长度可覆盖距离导轨边缘120mm范围内的工件压紧区域，满足小型木料开料、修边、开燕尾榫等常规作业的压紧范围要求。

　　设计过程中针对夹具的操作便利性做了多处细节优化：螺杆的螺距选用1.5mm的细牙螺纹，进给过程平稳，压紧力调节精度高，操作人员可根据木料的材质硬度灵活调整压紧力度，避免硬木压不牢、软木被压变形的问题；悬臂与导轨配合的燕尾面做了公差优化，配合间隙控制在0.05mm以内，既保证滑动顺畅，又不会出现晃动间隙，保障工件定位精度。压头与螺杆的连接采用可转动结构，压紧过程中压头可自适应贴合工件表面，即使工件表面存在轻微的不平整，也能保证整个压合面均匀受力，不会出现局部压不实的情况。

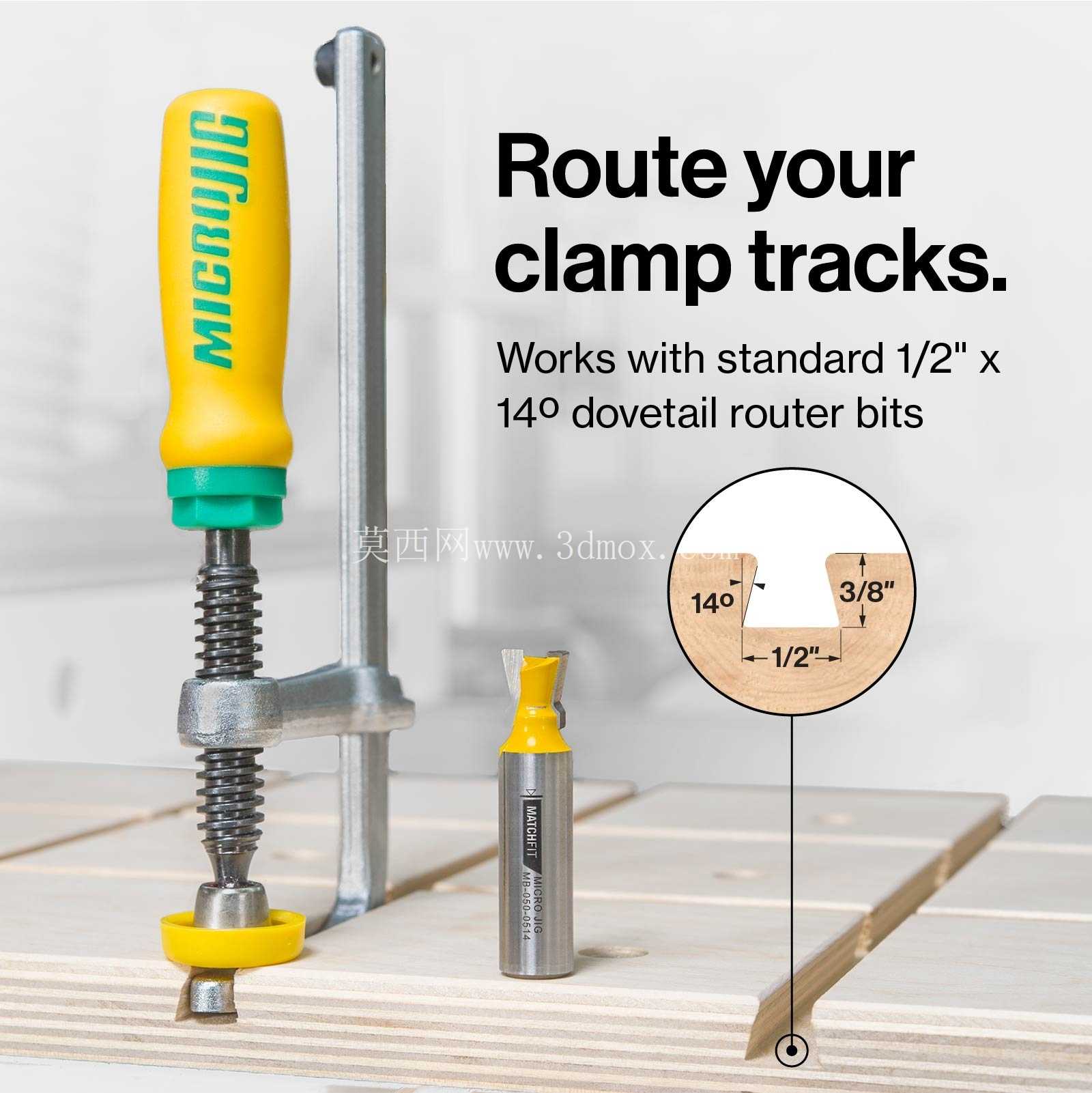

　　在实际加工场景中，这类微型夹具相比大型快速夹钳具备更灵活的适配性，可沿着工作台导轨快速滑动调整位置，针对不同长度的小型工件，可单只使用也可多只配合使用，比如在进行短小木料的截断作业时，单只夹具即可固定工件尾端，操作人员可使用推料杆完成进料操作，全程手部无需靠近锯片区域，大幅提升小型木料加工作业的安全性。在进行燕尾榫开制作业时，夹具可沿着导轨精准定位，配合靠山使用可保证每一次工件装夹的位置一致性，提升批量小工件的加工精度。夹具的整体结构没有多余的复杂零件，所有受力部件均采用刚性足够的结构设计，悬臂主体的截面厚度经过受力仿真验证，在最大150N的压紧力作用下，悬臂末端的形变量不超过0.1mm，完全满足木工加工的精度要求。日常使用过程中，仅需定期对燕尾配合面、螺杆螺纹部位涂抹少量润滑脂即可保证操作顺畅，维护成本极低，适合小型木工工坊、DIY木工爱好者的日常加工作业使用，也可作为小型非金属工件铣削、切割作业的辅助定位夹具使用，适配多种轻型加工设备的工作台装夹需求。
