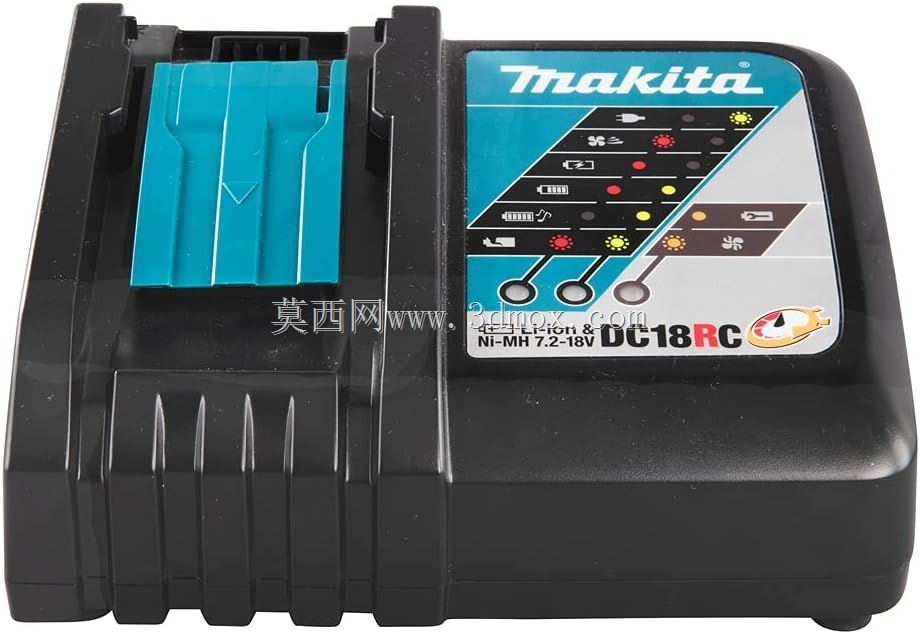

牧田DC18RC充电器配套钉板安装固定支架

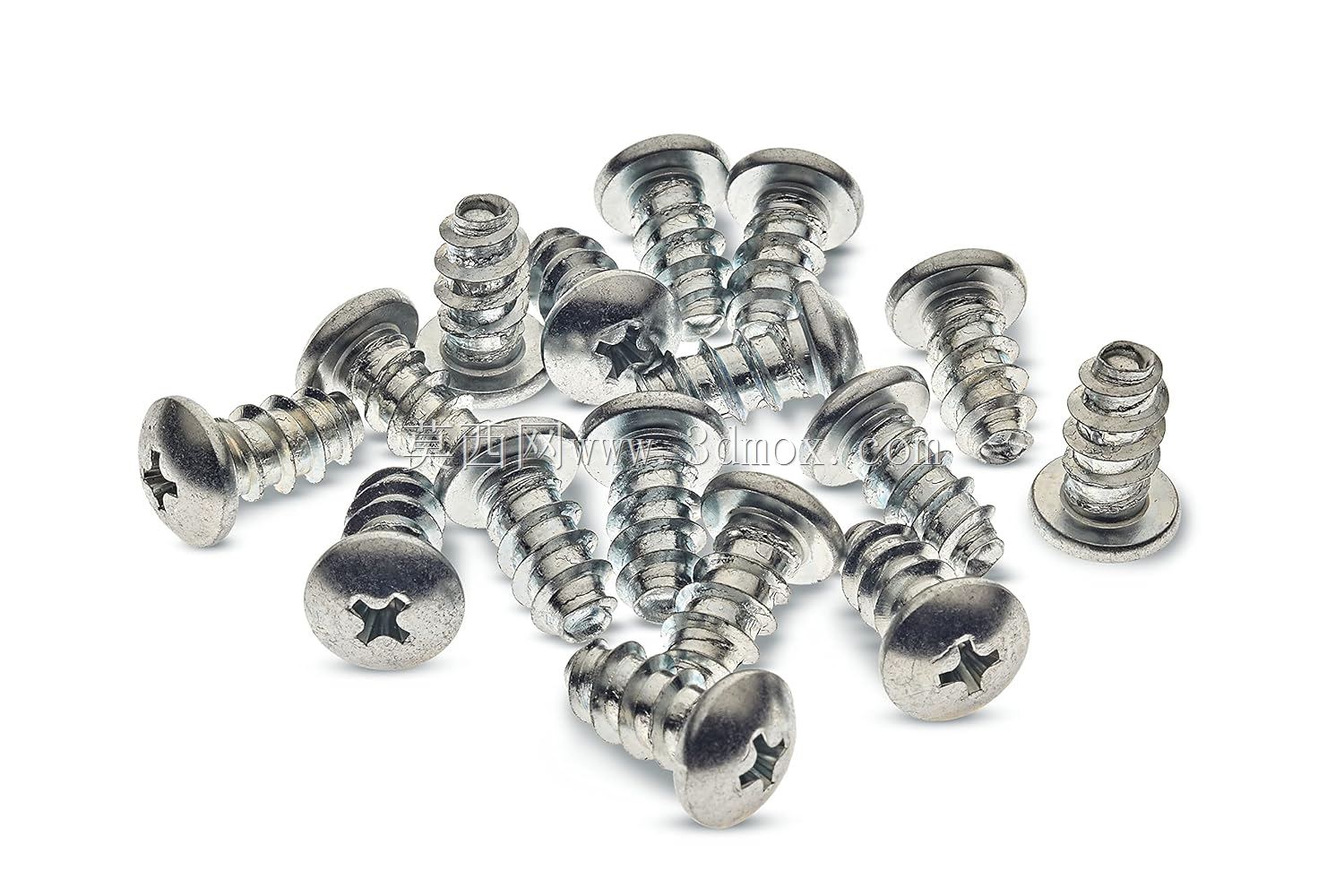

　　在车间工具墙、维修工位的钉板收纳场景中，手持电动工具的充电器往往存在摆放杂乱、占用台面空间、线材拖拽易坠落的问题，这款适配牧田DC18RC充电器的钉板支架，正是针对这类工位收纳痛点开发的挂载固定结构。日常维修作业时，18V锂电工具是装配、设备维保场景的高频使用工具，配套充电器如果随意放置在工作台面，不仅会挤占零件摆放、工具操作的有效空间，充电过程中拖拽的电源线还容易勾带工件造成跌落损伤，将充电器通过支架固定在工位旁的洞洞钉板上，能够把台面操作空间完全释放，同时充电线材可以顺着钉板边缘规整排布，避免作业过程中误碰拉扯。从结构设计逻辑来看，这款支架没有采用额外支脚粘贴、墙面钻孔的固定方案，而是完全匹配市面通用Durahook钉板螺丝的安装尺寸，6个安装孔的开孔直径适配14.5毫米的C型钉板卡扣，只要钉板螺丝头部直径在0.530英寸范围内，无论是配套的专用钉板螺丝，还是通用的飞利浦头、内六角钉板螺丝都能完成锁紧固定，安装后支架与钉板的贴合面完全贴实，充电器卡入支架后不会出现晃动松脱，哪怕频繁插拔电池，整体结构也能保持足够的连接刚度，不会因为反复插拔的冲击力出现支架变形、固定点松脱的问题。

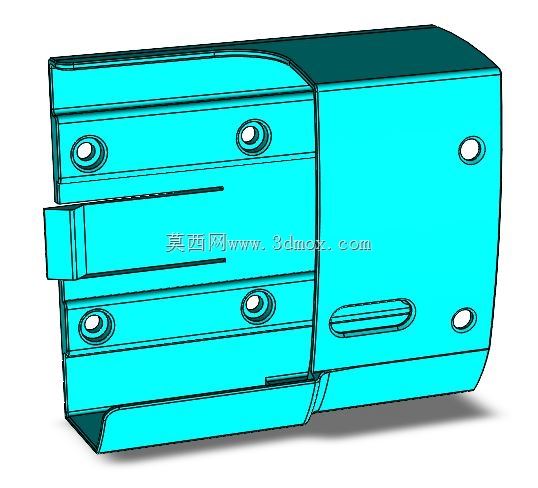

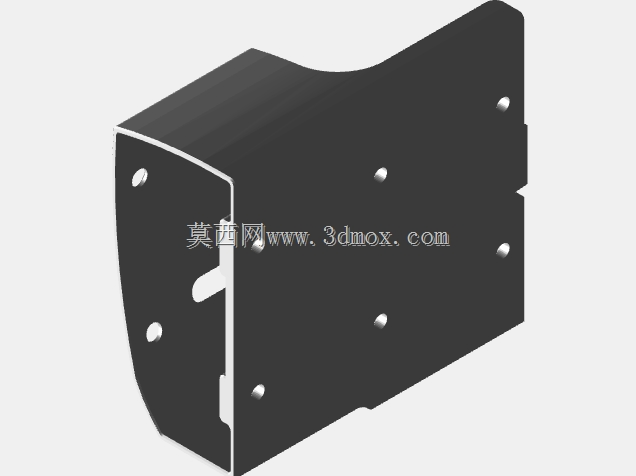

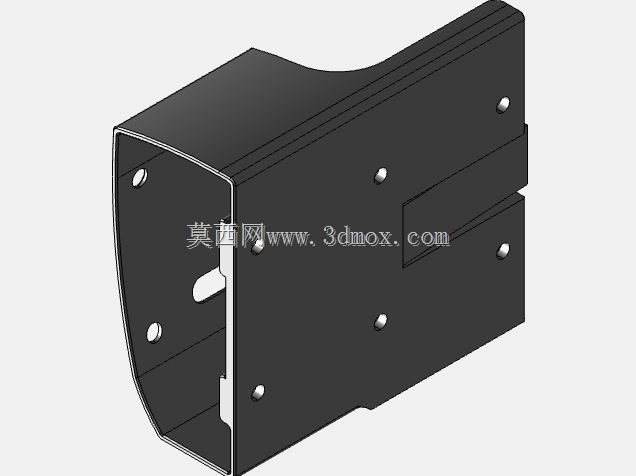

　　支架的主体结构采用半包式承托设计，与充电器外壳的贴合轮廓完全匹配DC18RC的壳体外形，侧边的限位凸边刚好卡住充电器壳体的拼接缝位置，不需要额外设置锁紧卡扣就能完成充电器的限位固定，拆装充电器时只需要顺着导向边向上抬起即可取出，不需要额外操作锁扣，日常取放的操作效率更高。考虑到部分使用者需要观察充电器的工作状态，支架在对应充电器LED指示灯的位置预留了小尺寸开口，既不会因为大面积开孔降低支架整体的结构强度，又能让使用者在工位上直接观察到充电状态指示灯的显示情况，不需要凑近或者拆下充电器确认充电进度。

　　如果使用者对结构刚度有更高要求，不需要预留指示灯观察窗口，也可以将开口区域封闭，进一步提升支架的整体抗形变能力，适配封闭型打印耗材的成型特性，打印时只需要在封闭侧设置少量支撑材料就能获得合格的成型件，不会因为悬空结构过多造成打印翘曲、成型精度不足的问题。从安装边界尺寸来看，支架整体外轮廓完全贴合充电器的壳体尺寸，不会向充电器外侧额外延伸过多结构，安装后在钉板上占用的空间与充电器本身的投影面积基本一致，不会挤占钉板上相邻工具挂点的安装空间，多个同类型支架并排安装时也不会出现位置干涉，可以根据工位的工具配置数量灵活排布充电器的挂载位置。支架的承托底边做了翻边加强处理，翻边高度刚好托住充电器底部的壳体边缘，不会遮挡充电器底部的散热缝隙，充电过程中充电器产生的热量可以正常通过底部缝隙流通散出，不会因为支架包裹造成热量积聚影响充电器的使用寿命。在实际工位适配过程中，除了标称的DC18RC型号，同品牌类似外形尺寸的DC18SD型号充电器也可以尝试适配安装，只要壳体的外轮廓尺寸、安装贴合面的弧度与DC18RC一致，就能获得同样的固定效果，不需要重新调整支架的安装孔位与贴合轮廓。

　　不同于需要粘贴固定的支架方案，这款钉板支架不需要在充电器外壳或者墙面上涂胶，不会在设备表面残留胶痕，也不会因为胶层老化出现支架脱落的问题，所有固定受力都通过钉板螺丝传递到钉板本体上，长期挂载使用也不会出现固定失效的问题。对于需要频繁使用锂电工具的维修车间、装配生产线、户外作业临时工位来说，这种钉板挂载的支架方案能够快速完成充电区域的规整，不需要对现有工位的钉板结构做任何改造，只需要替换对应的钉板螺丝就能完成安装，工位调整时也可以快速拆下支架更换安装位置，灵活适配不同作业场景的收纳需求。
