工业铝型材用平头双槽角连接支架

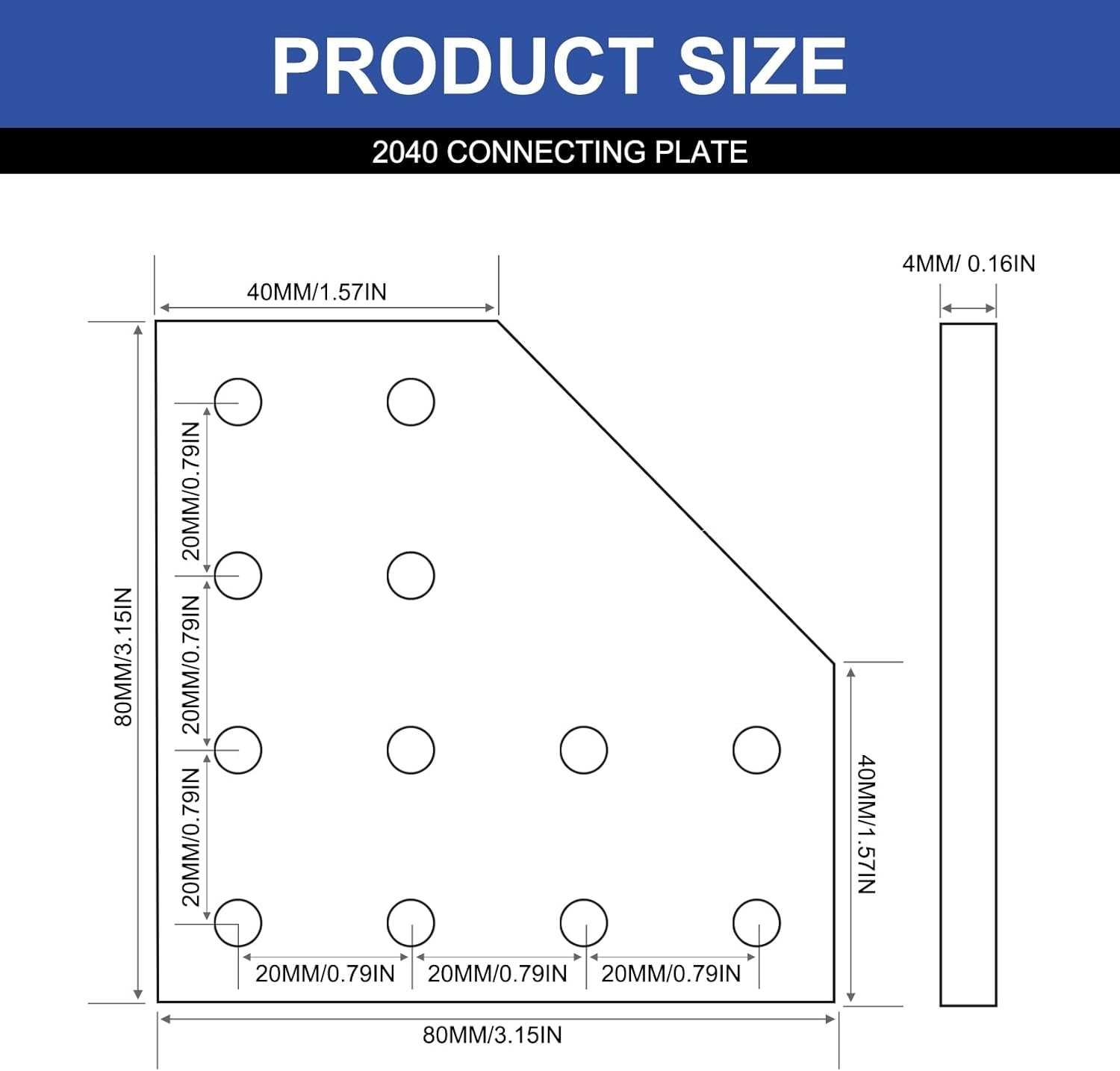

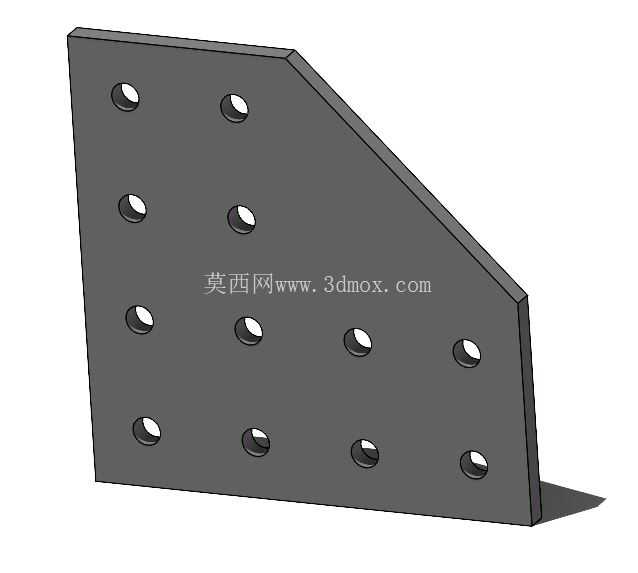

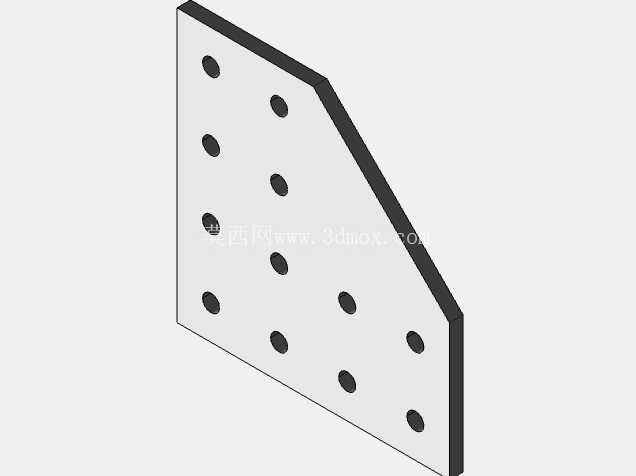

　　从实际安装边界来看，支架的孔位完全匹配铝型材20mm标准槽距，每个安装孔对应型材槽内的T型螺母安装位，单侧布置多组安装孔，相比单孔或者双孔的小型角码，多组孔位的排布可以分散连接点的受力，在设备启停产生振动、框架承受侧向载荷的时候，不会因为单个连接点松动导致整体框架变形。设计的时候没有刻意做加厚的凸台结构，整体采用等厚板材成型，一方面是适配挤压铝型材的安装槽深度，保证安装后不突出，另一方面等厚结构在加工的时候可以直接采用板材激光切割成型，不需要额外的铣削工序，加工成本更低，批量生产的时候一致性更好。在工业铝型材框架搭建场景中，角部连接的可靠性直接决定整套机架的抗扭、抗剪性能，这款适配2040/4040双槽铝型材的平头双槽角支架，正是针对常规角码安装后突出型材表面、干涉外围护板安装的痛点设计的。日常做设备机架、流水线护边、物料周转架的时候，很多场景需要连接面完全贴合型材端面，不能有凸起的连接结构刮蹭输送皮带或者挂住操作人员的工装，这款支架采用斜切角的平板式结构，整体完全嵌入型材的槽腔内部，安装完成后支架表面与型材外表面齐平，不会产生额外的安装凸起。

　　很多做自动化设备外围防护架的工程师应该都遇到过，常规外装角码会占用型材外侧的安装空间，导致有机玻璃防护板、钣金门板安装的时候需要额外裁切避让角码的位置，不仅增加了钣金加工的工序，安装后拼接处还容易留缝隙，达不到设备防护的密封要求，这款内藏式的双槽角支架完全藏在型材的连接内角位置，外侧没有任何突出结构，防护板可以直接贴合型材表面安装，不需要做任何避让裁切，大幅减少了外围护板的加工工作量。从受力特性来看，支架的斜向斜边结构刚好对应铝型材角部连接的应力传递方向，相比直角方形的支架，斜切边可以分散角部的应力集中，在框架承受垂直向下的载荷或者侧向冲击的时候，应力会沿着支架的斜边均匀传递到两根连接的型材上，不会在直角拐角处出现应力断裂的风险。

　　实际选型的时候需要注意，这款支架适配的是槽宽8mm的标准工业铝型材，安装用的T型螺栓需要匹配对应槽型的规格，孔径设计预留了0.5mm的安装间隙，允许安装的时候有微小的位置调整，抵消型材切割端面的垂直度误差，不需要在安装的时候反复修锉型材端面来保证孔位对齐。在做轻型物料架、设备操作台台面支撑、传感器安装支架固定的时候，这款支架的连接强度完全满足使用要求，相比铸造成型的角件，板材冲压或者激光切割成型的支架平面度更好，和型材表面的贴合面积更大，连接后的框架整体刚性更好，不会出现连接点松动晃荡的问题。

　　很多人做铝型材框架的时候容易忽略角部连接的细节，觉得只要能把两根型材固定住就行，但实际在设备长期运行的振动环境下，连接点的接触面积、孔位的受力分布、安装后的结构干涉问题，都会直接影响整套框架的使用寿命，这款支架的设计就是从实际安装的痛点出发，把常规角码存在的外凸干涉、应力集中、安装调整余量不足的问题都做了针对性优化，不管是做小型的桌面设备机架，还是大型的流水线侧边防撞架，都能满足安装使用要求，而且安装的时候不需要额外的辅助工装，只需要把支架卡入两根型材的槽内，拧上T型螺栓就可以完成固定，安装效率比采用外置角码高很多，也不需要在型材上额外打孔攻丝，不会破坏铝型材本身的结构强度。
