可调式重型管子钳三维结构设计

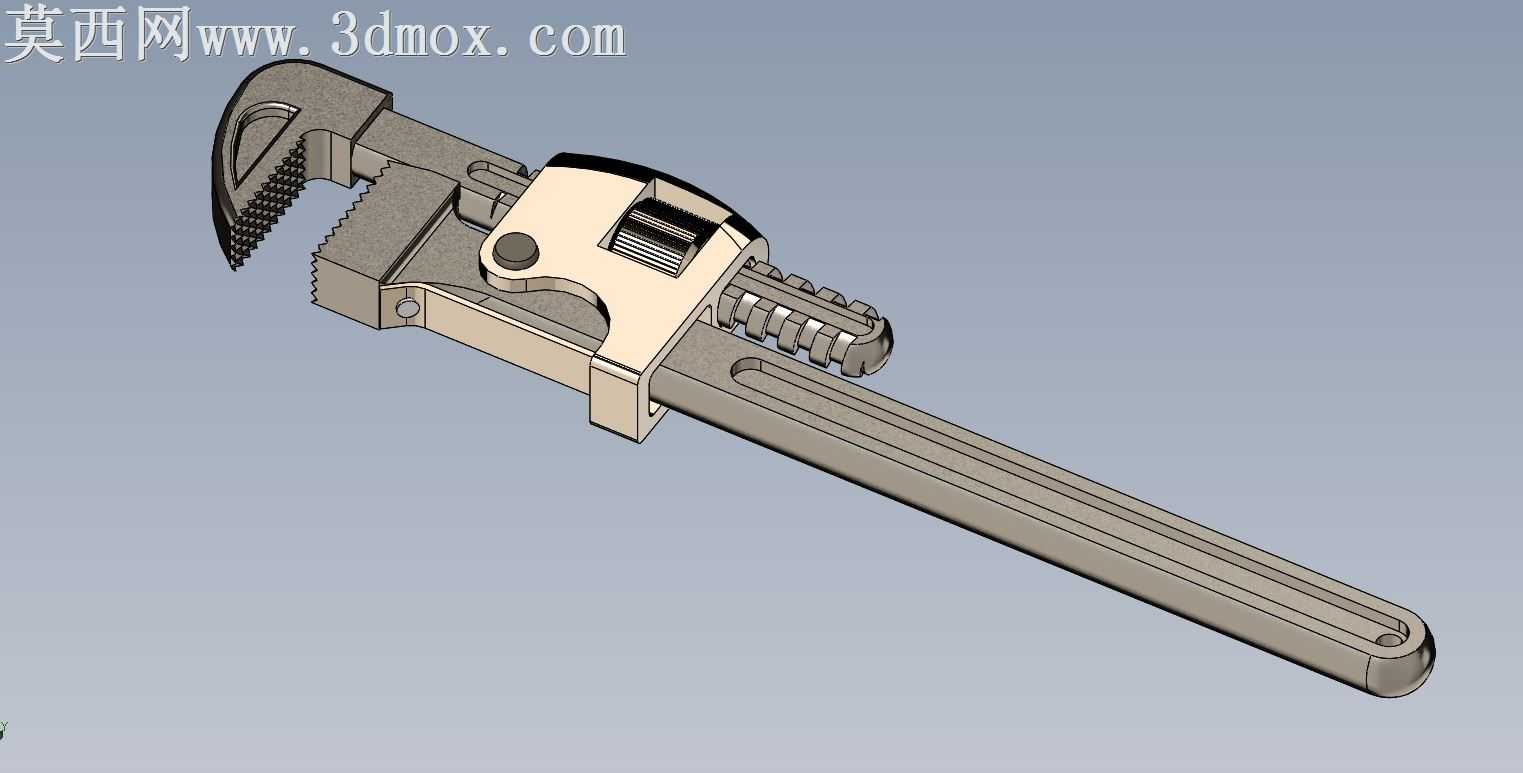

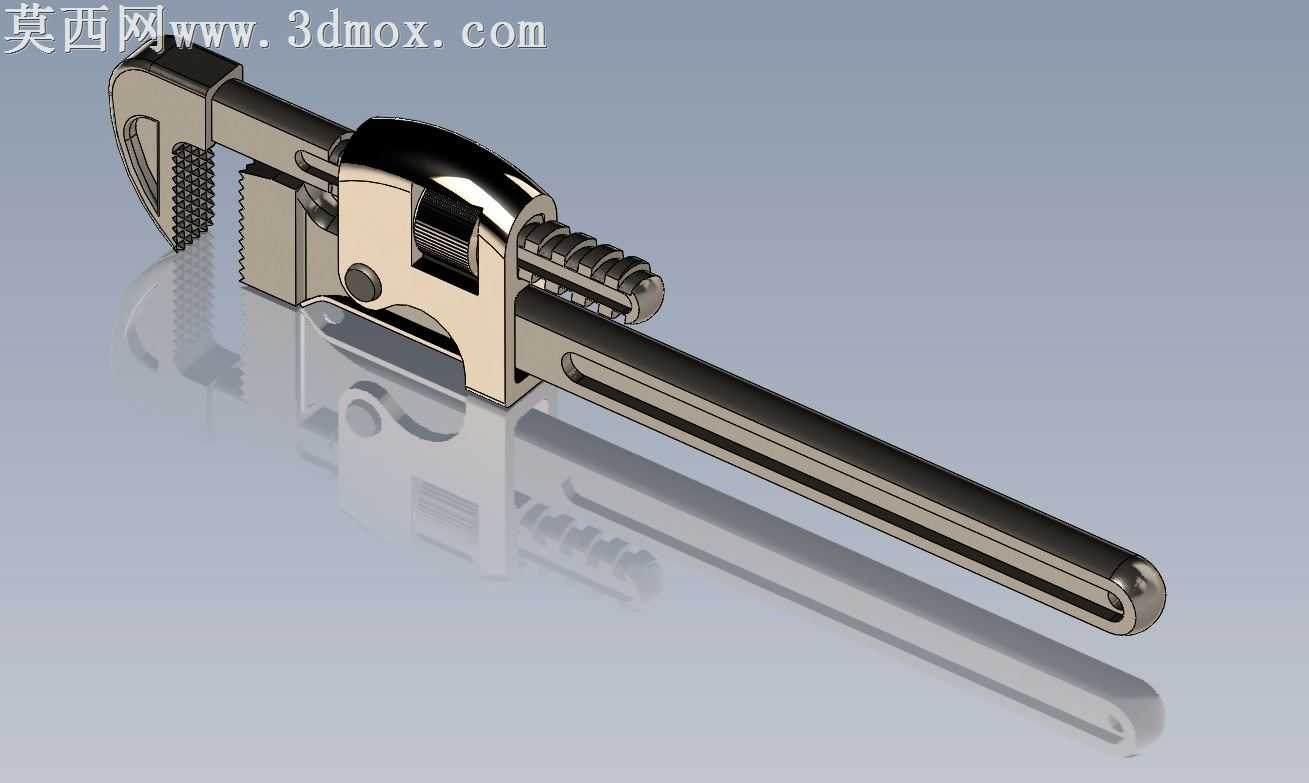

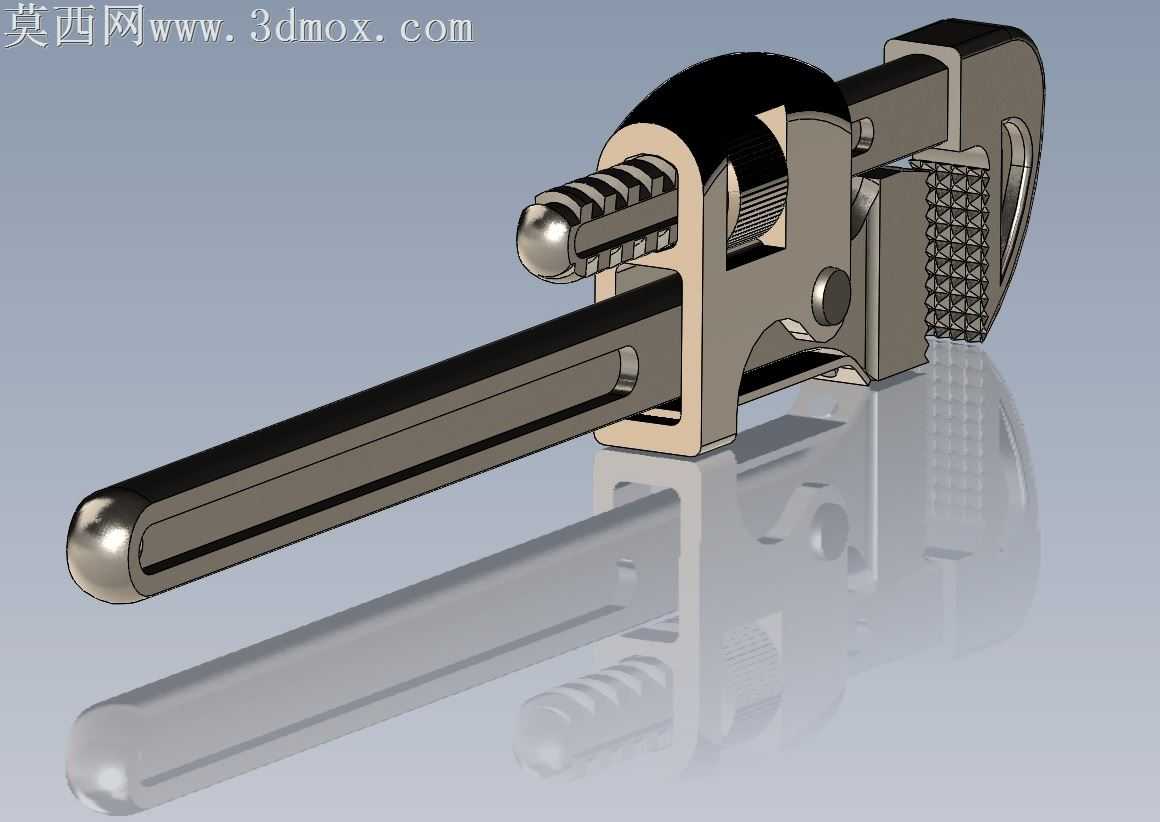

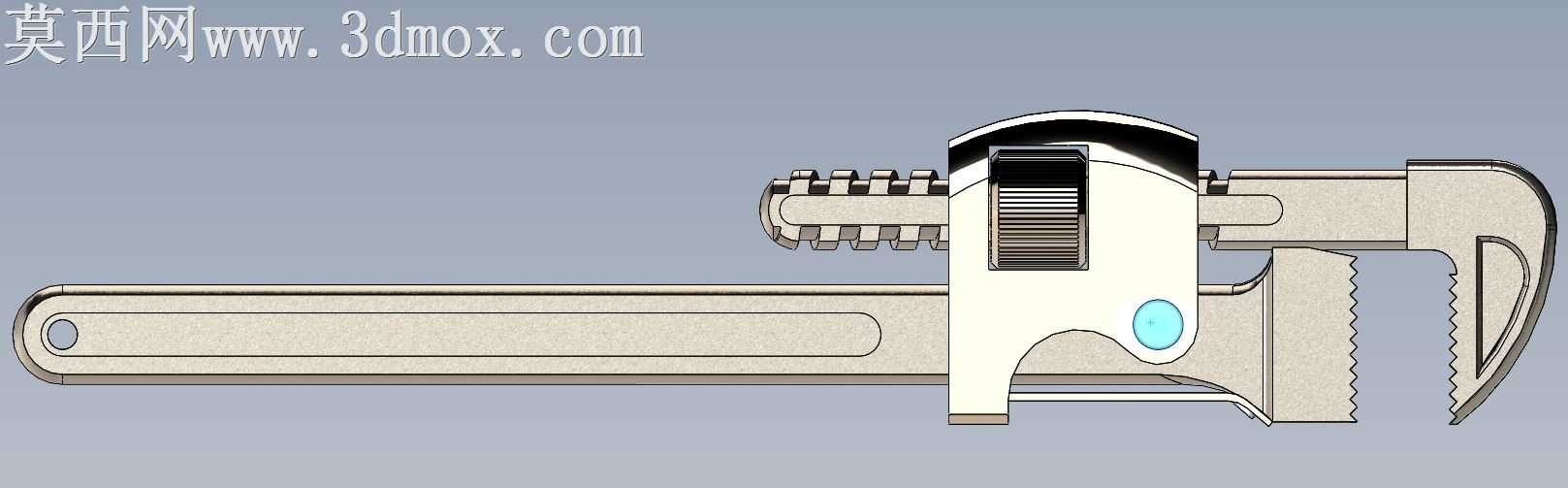

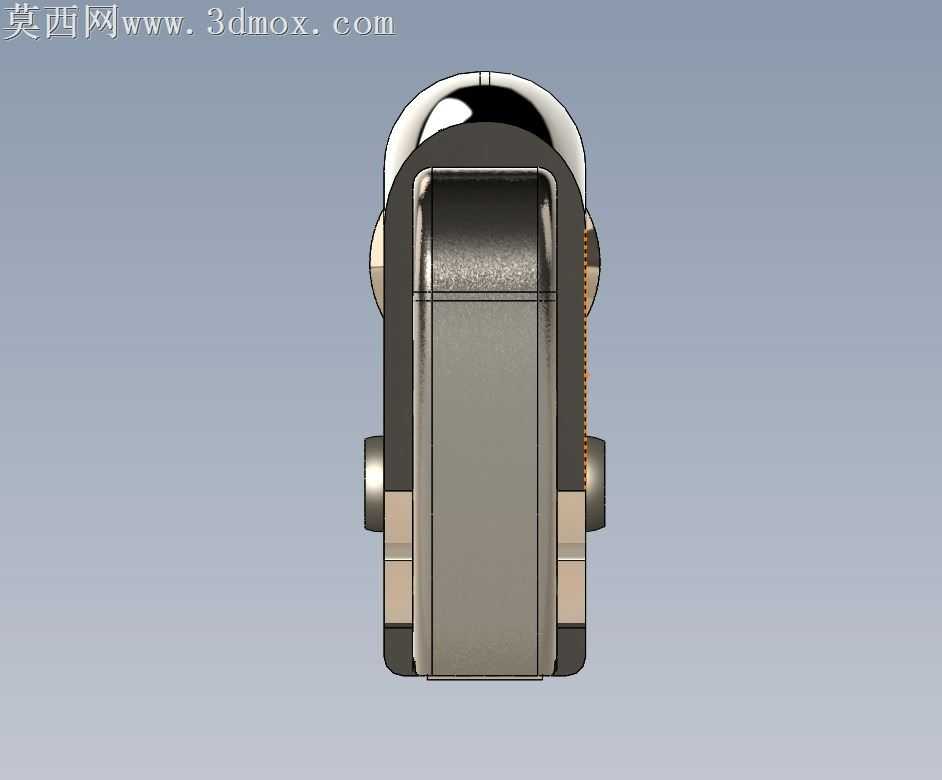

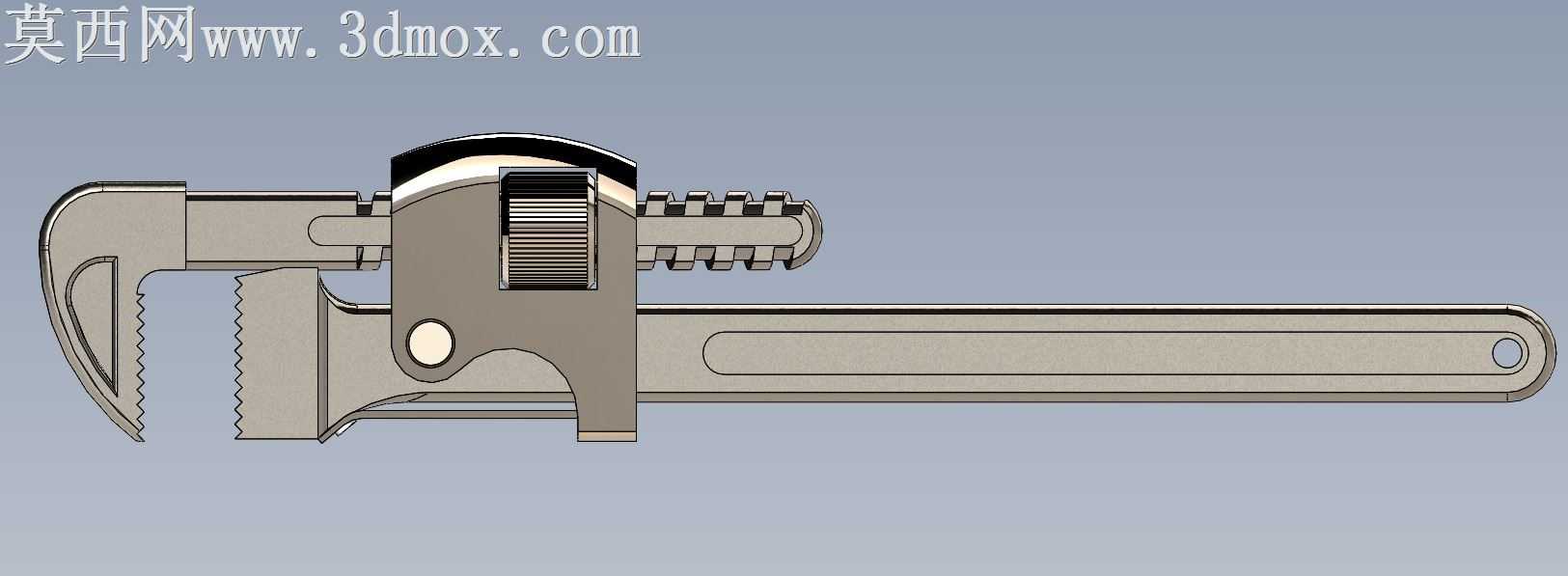

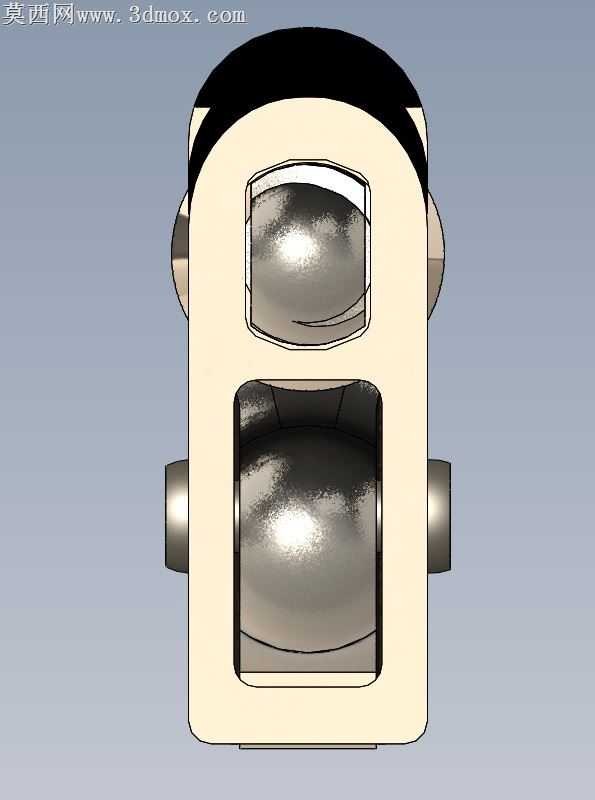

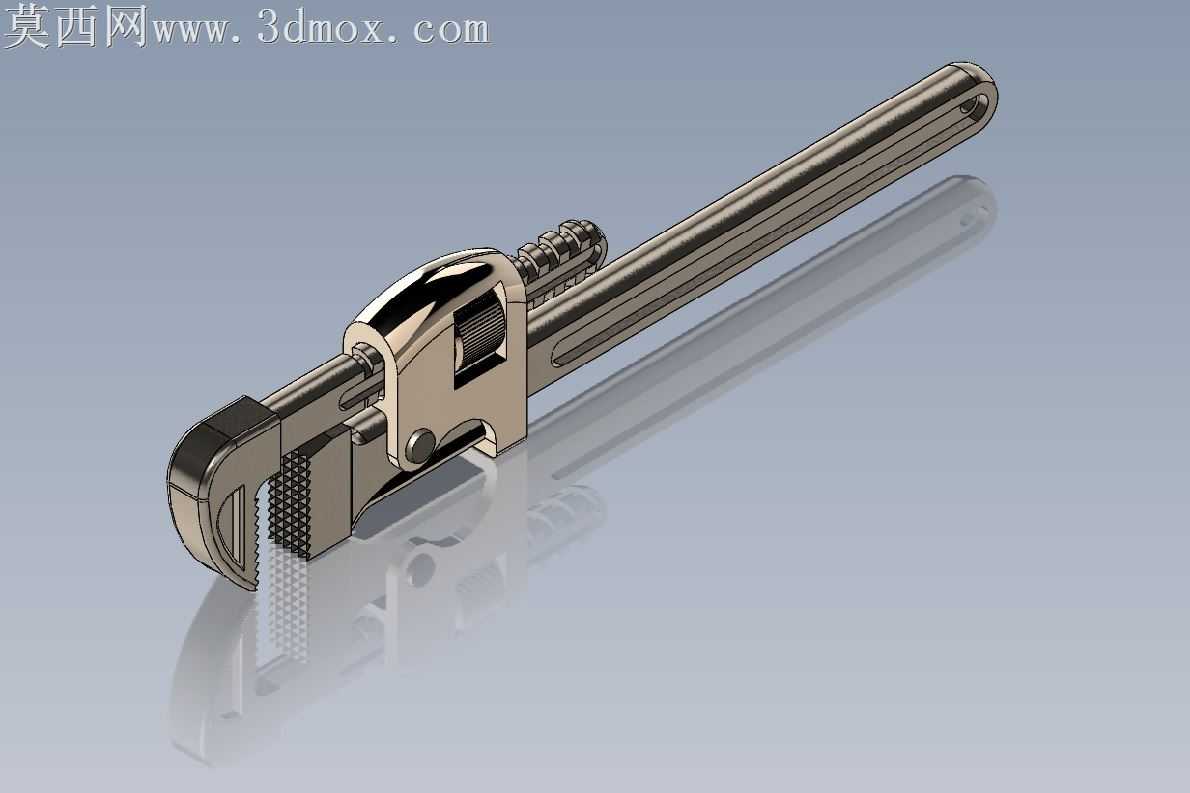

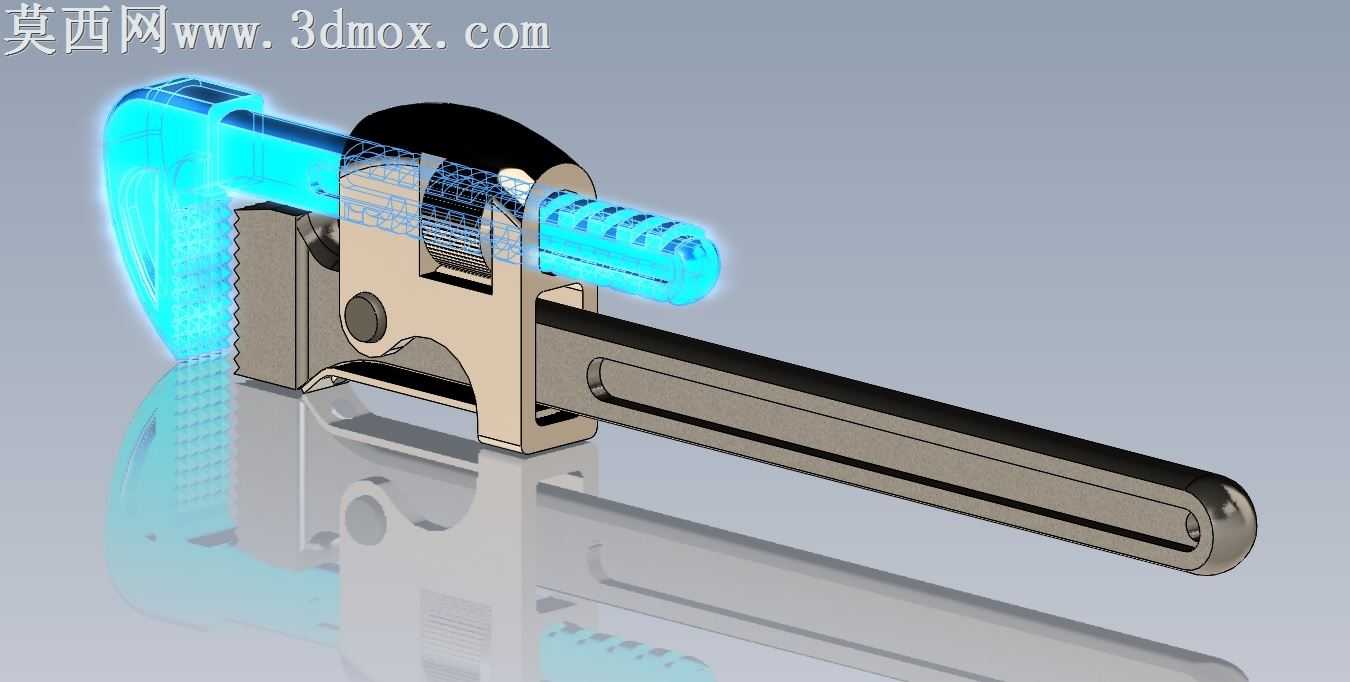

本作品为可调式重型管子钳的三维设计成果，建模过程中严格遵循手动五金工具的工程设计规范，对产品各部件进行1:1等比例还原。建模阶段首先完成整体结构的拆解规划，将管钳拆分为固定钳身、活动钳口、调节螺母、长手柄、齿板、弹簧销等独立零部件，分别对每个零件进行特征建模：固定钳身采用拉伸、切除、圆角等基础特征构建主体轮廓，对钳头的夹持齿面做阵列式齿形切削，还原齿部的防滑咬合结构，同时对钳身与手柄的连接过渡区域做圆弧强化处理，匹配实际产品的受力结构设计；活动钳口部分重点还原其与调节螺母配合的梯形螺纹轨道，通过螺旋扫描特征生成精准的配合螺纹，保证活动钳口可沿固定钳身的导轨顺畅滑动，实现夹持口径的无级调节；调节螺母采用滚花外表面设计，建模时通过圆周阵列特征生成表面的防滑滚花纹理，还原手动调节时的摩擦力结构；长手柄部分采用带防滑槽的长杆结构，沿杆身轴向阵列多道防滑凹槽，同时对手柄尾端做圆弧收边处理，避免使用时的硌手问题。材质与渲染阶段，针对不同部件匹配对应的工业材质：金属结构件统一采用哑光镀铬钢材材质，调整金属粗糙度参数还原工具表面的磨砂金属质感，对齿板、调节螺纹等受力摩擦区域适当提高材质粗糙度，模拟实际使用中的磨损质感；手柄部分在金属材质基础上添加细微的颗粒质感，还原握持区域的防滑处理效果。渲染时采用影棚式柔光布光，主光源从侧上方45度角投射，勾勒出管钳的整体轮廓与金属反光层次，底部添加柔光反射面，呈现产品放置状态的倒影效果，同时添加环境闭塞效果，强化各零件装配缝隙处的阴影层次，让整体装配结构的立体感更加突出。结构设计上充分还原管钳的工作原理：活动钳口与固定钳口形成夹角式夹持空间，转动调节螺母即可驱动活动钳口沿导轨平移，改变夹持开口大小以适配不同管径的管材，钳口的齿形采用向手柄方向倾斜的设计，当施加握力时钳口会随受力自动锁紧管材，实现越拧越紧的夹持效果，所有活动部件的配合间隙均按照实际装配公差设置，保证模型可直观展示管钳的调节与夹持动作逻辑，完整呈现这类经典手动五金工具的结构特点与设计巧思。
