锂电池生产用密闭式气体净化操作柜

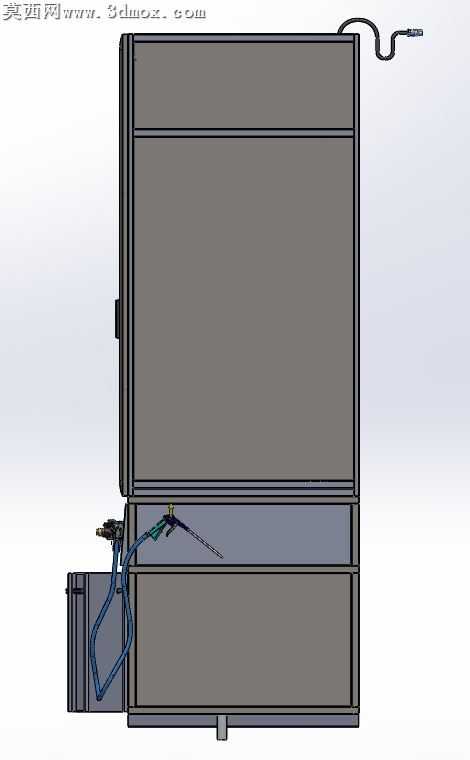

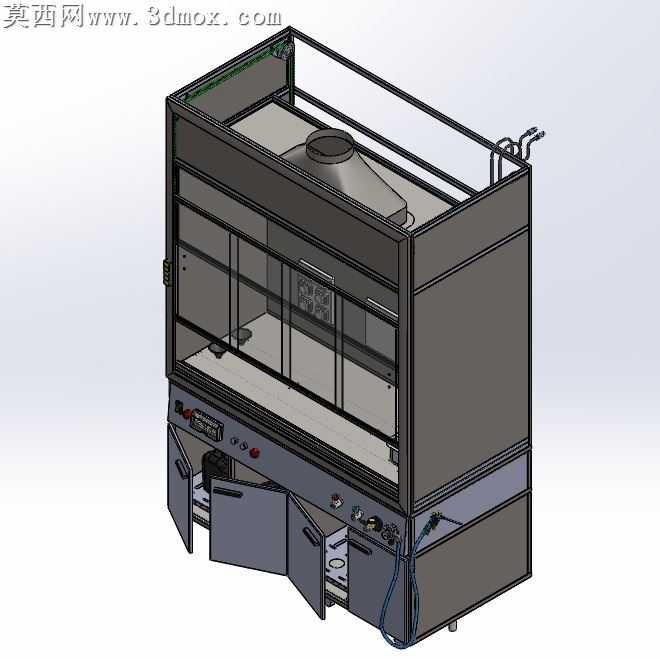

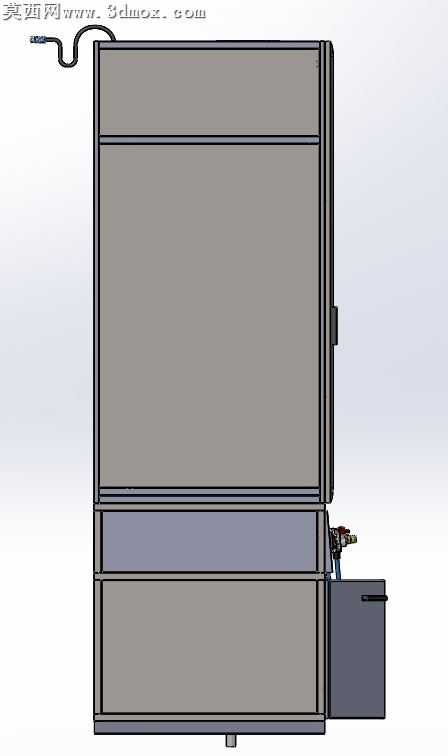

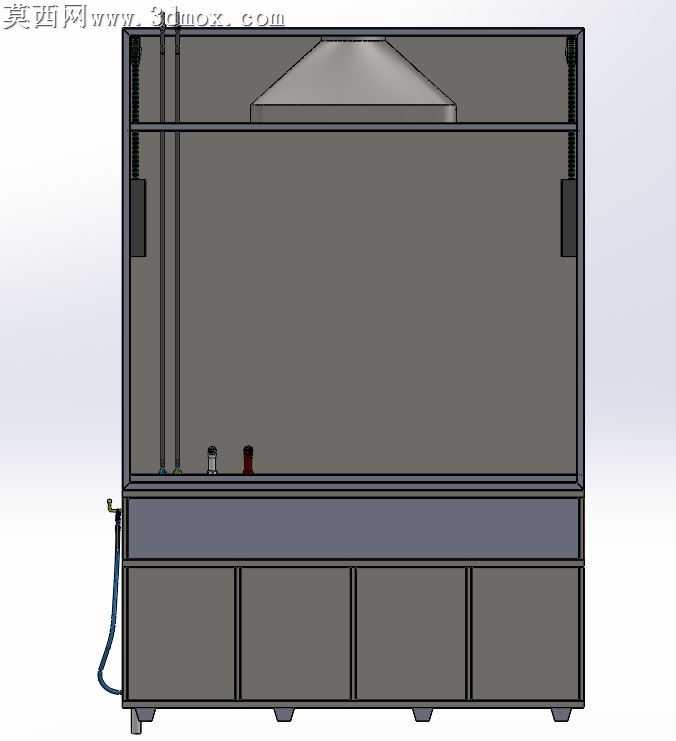

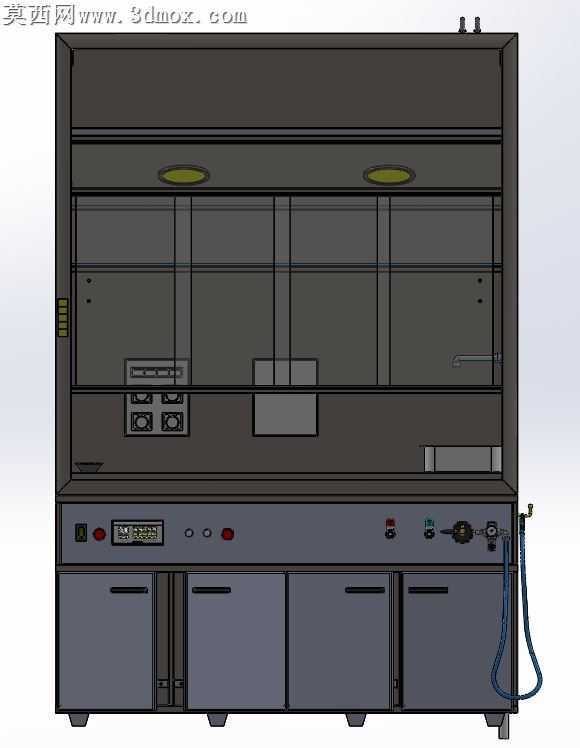

本作品为面向锂电池正极材料生产场景设计的密闭式气体净化操作柜三维模型，整体采用立式柜式框架结构，在三维建模过程中严格遵循工业设备人机工程与安全防护设计规范，先通过基准面定位搭建整体承载框架，采用方管型材作为主体支撑骨架，保证柜体整体结构强度满足工业场景长期使用需求。模型上部设置锥形集气排风结构，对接外部废气收集管路，可将操作过程中挥发的有害气体统一收集输送至净化处理单元，避免有害气体散逸至作业环境。操作区域采用多扇平移式透明防护门设计，建模时还原了滑动导轨、密封胶条、门把手等细节结构，透明视窗材质设置为高透钢化玻璃属性，既方便操作人员观察内部作业状态，又可形成密闭防护屏障，阻隔内部气体外溢。操作台面下方设置多扇对开式检修柜门，建模时还原了柜门铰链、门锁、通风散热格栅等细节，柜体下部集成设备控制与管路接驳区域，还原了控制按钮、状态指示灯、电源接口、气路快插接头、外接线缆等细节结构，柜体顶部设置安全防护护栏，避免顶部放置的管路配件滑落。渲染阶段采用工业级哑光金属材质作为柜体主体外壳材质，透明视窗设置轻微反光与折射属性，操作台面设置耐酸碱腐蚀的哑光理化板材质，管路部分采用不同色彩区分气路与电路，提升模型辨识度。设计过程中充分考虑锂电材料生产过程中有害废气收集、操作防护、设备检修的多重需求，整体结构布局合理，各功能分区清晰，操作区域高度符合站立作业的人机尺寸，下部柜体预留充足空间放置电控与净化辅助组件，顶部集气罩采用流线型锥形设计，可减少气流死角提升废气收集效率，柜体边角做圆弧过渡处理避免尖锐棱角带来的安全隐患，整体模型细节完整，可直接用于设备方案展示、结构校核与生产加工参考。
