三辊可调式金属薄板卷圆弯曲设备

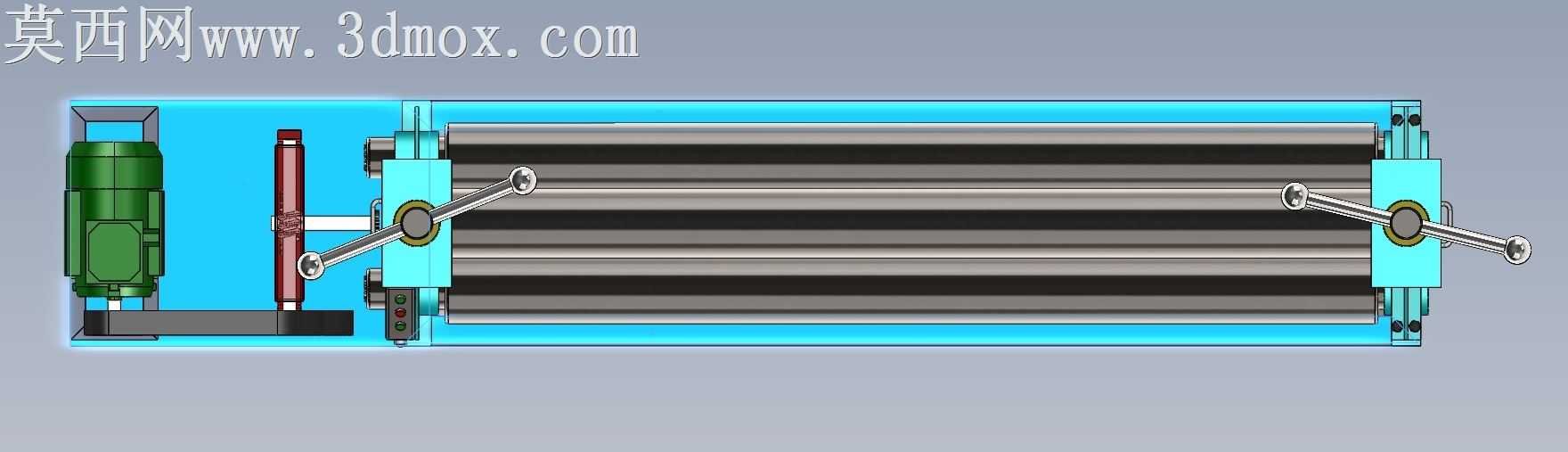

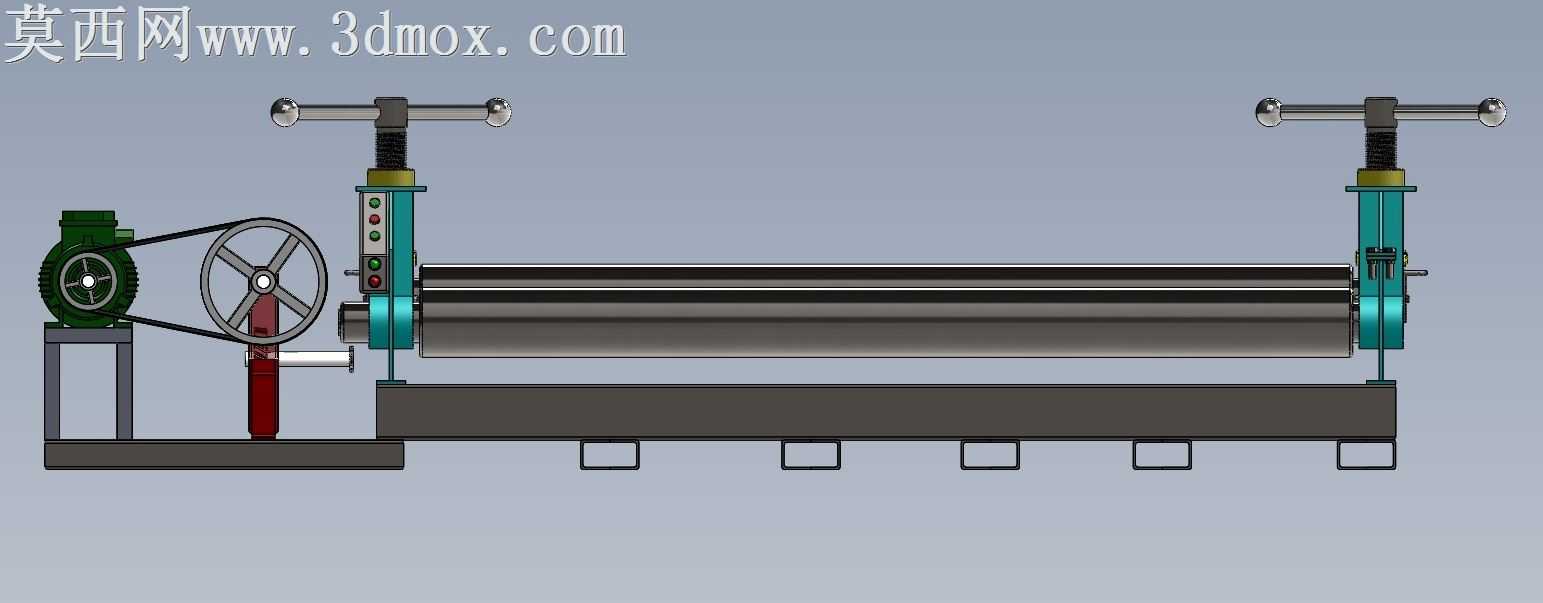

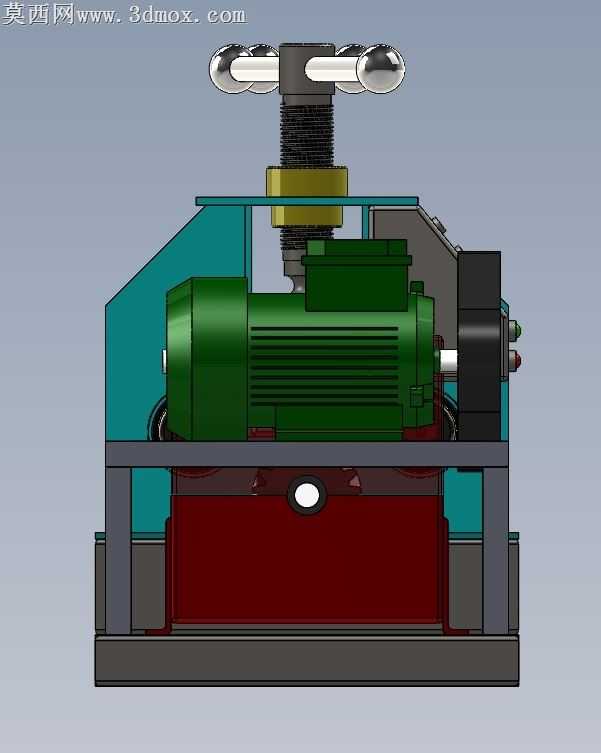

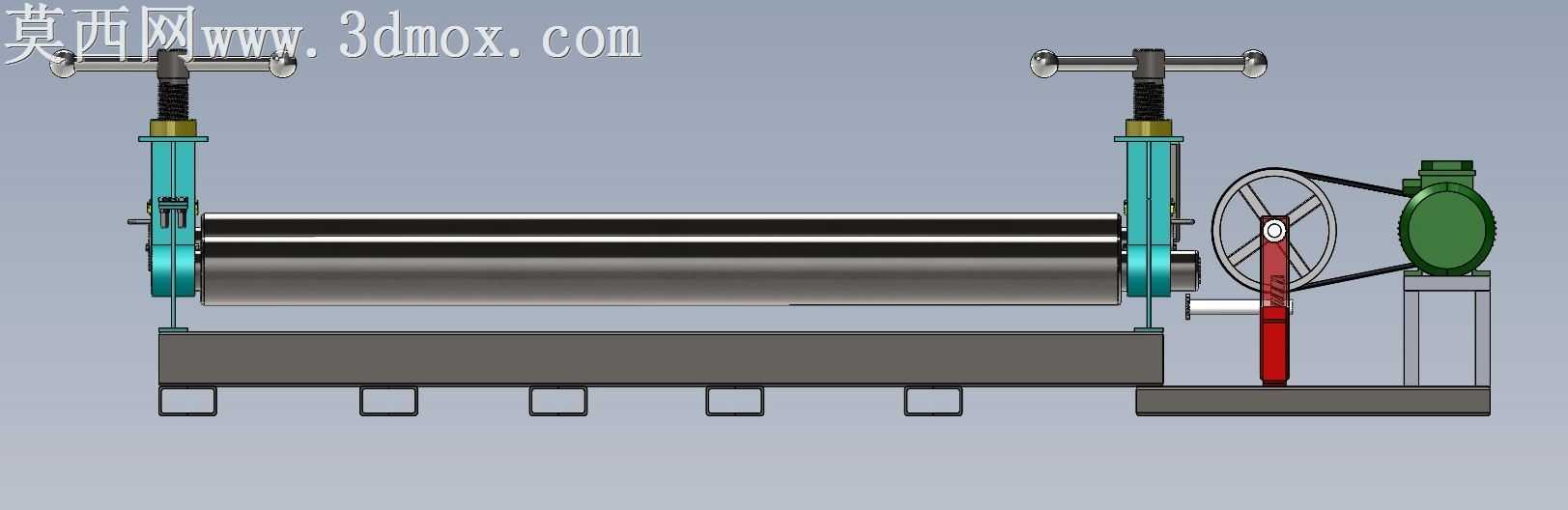

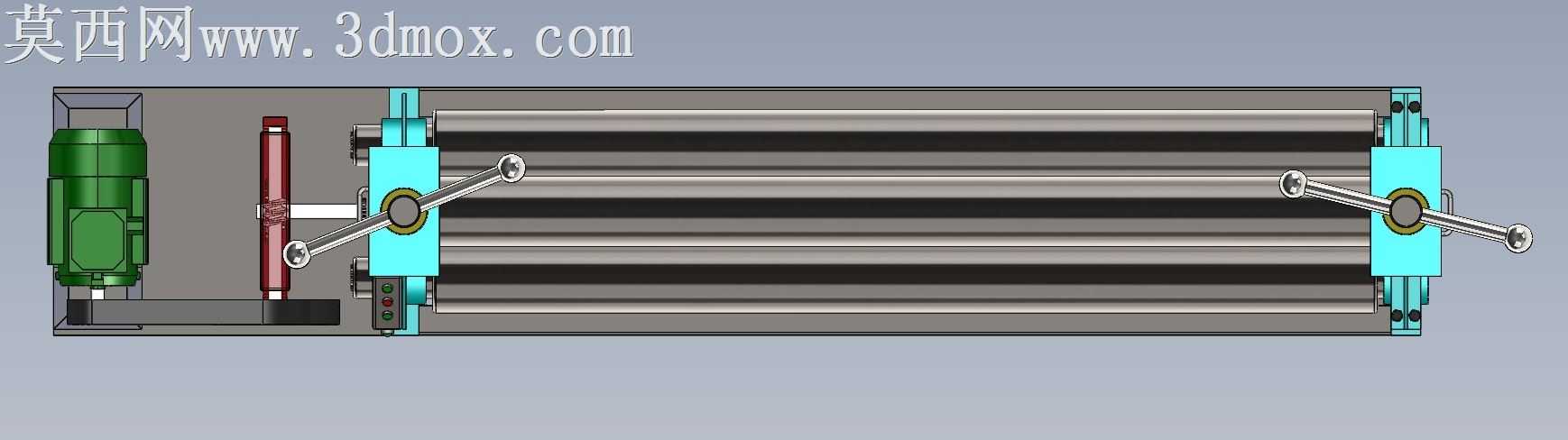

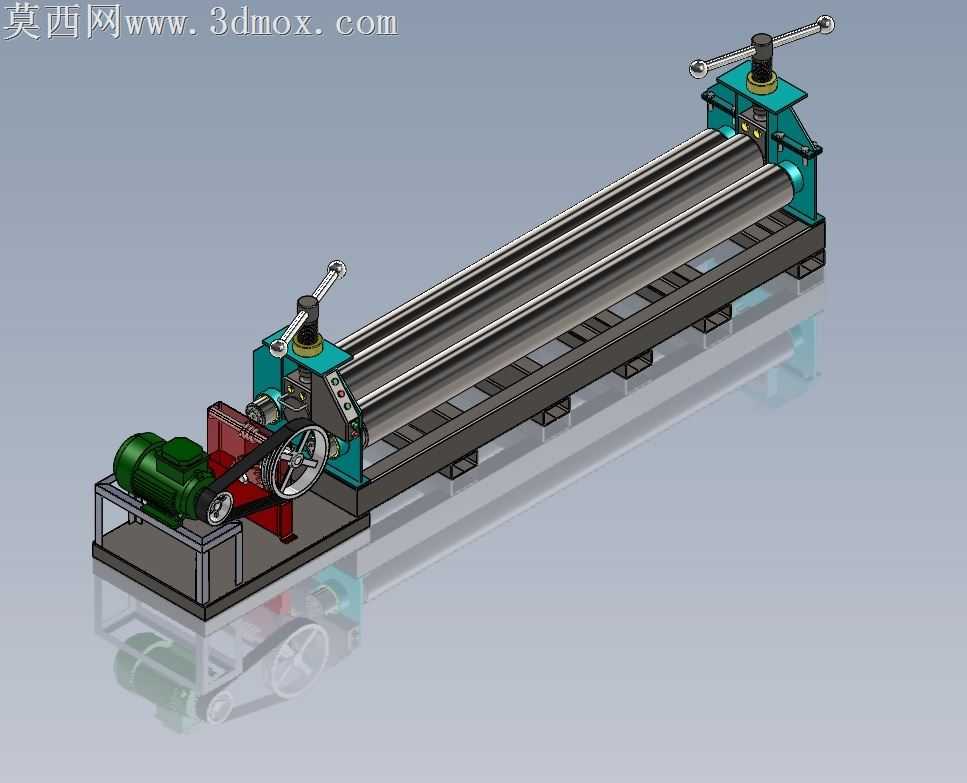

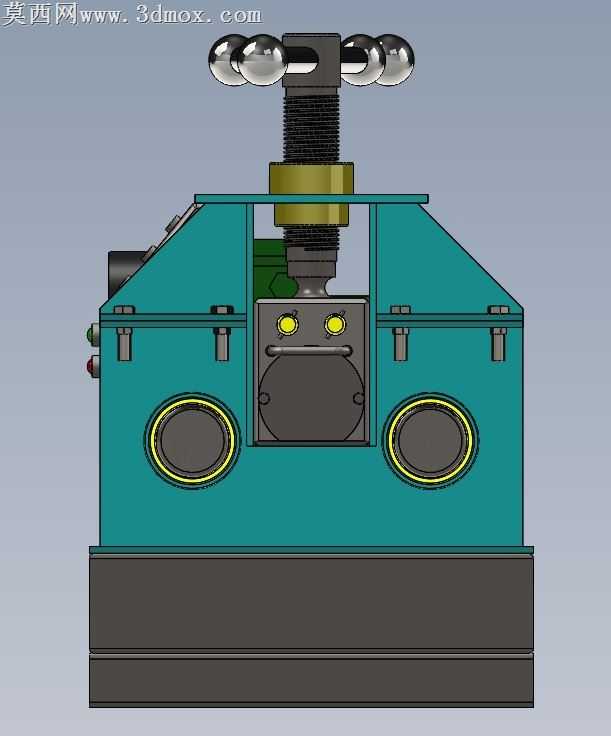

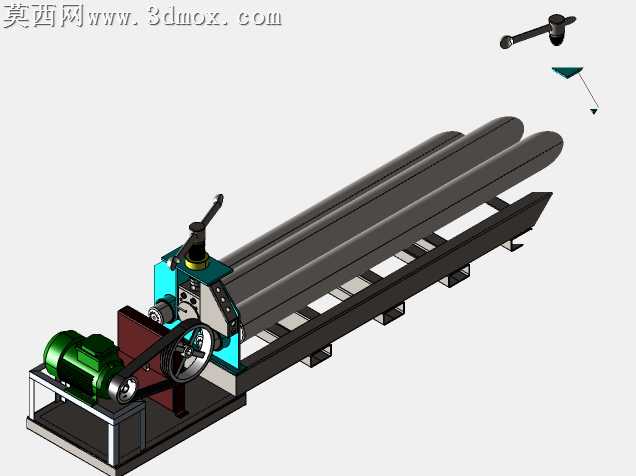

本模型为三辊式金属板料卷弯成型设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差逻辑，对各部件的配合关系进行了精准还原。模型整体采用机架底座、传动单元、辊筒组件、调节机构四大模块拆分设计，底座采用型钢焊接框架结构建模，通过拉伸、切除特征完成型材拼接结构的还原，赋予哑光深灰金属材质，模拟焊接机架的厚重质感，同时对底座上的安装定位孔、电机安装台、传动防护架的细节特征逐一还原，保证结构的真实感。传动单元部分，分别完成了驱动电机、带传动机构、减速手轮、传动齿轮组的独立建模，电机外壳赋予深绿烤漆材质，带轮与传动带采用橡胶与铸铁材质区分，手轮部分做了防滑滚花细节处理，还原手动调节的操作结构特征。核心的三辊组件采用平行三角形排布设计，两根下托辊为固定安装结构，上压辊为两端可调式结构，建模时对辊筒的表面粗糙度做了材质参数调整，赋予亮面镀铬金属材质，模拟冷轧钢辊的光滑金属质感，辊筒两端的轴承座、调节丝杠、锁紧手柄结构均做了细节还原，手柄部分采用胶木与金属材质分层设置，还原真实设备的部件材质差异。两端的调节支座采用铸钢材质表现，通过倒角、安装孔、加强筋特征的刻画，还原铸造支座的结构强度设计。渲染阶段采用等轴测视角展示设备整体形态，添加地面反射效果突出金属部件的质感，对传动区域的皮带、链轮做了运动状态的细节暗示，清晰展示设备的动力传递路径。设计思路上围绕薄板卷制成型的工艺需求，采用三角形辊系布局实现不同曲率的板料弯曲加工，通过上辊的两端独立调节结构，可实现锥面工件的卷制加工，整体结构兼顾手动调节的便捷性与电机驱动的加工效率，模型各部件可实现独立拆解，能够直观展示卷板设备的工作原理与装配关系，可作为金属成型设备教学、结构设计参考的数字化模型使用。
