欧标两芯电源插头结构设计方案

这款两芯电源插头的结构设计，核心围绕低压民用供电场景的可靠连接需求展开，日常覆盖小家电、办公外设、手持电动工具等二类电器的取电连接，适配欧盟标准两孔插座的安装接口，是民用电气连接领域最常见的终端接插部件。从实际使用场景出发，设计时首先考虑了频繁插拔的耐用性需求，插脚采用圆柱式结构，直径与伸出长度严格匹配对应插座的簧片夹持范围，插入后能保证足够的接触面积，避免长期使用后因接触电阻过大引发的发热问题，插脚根部做了台阶限位结构，插入到位后台阶面会与插座面板贴合，既可以控制插入深度避免过度顶压插座内部结构，也能防止使用过程中插脚出现歪斜偏移，降低插脚受外力弯折的风险。

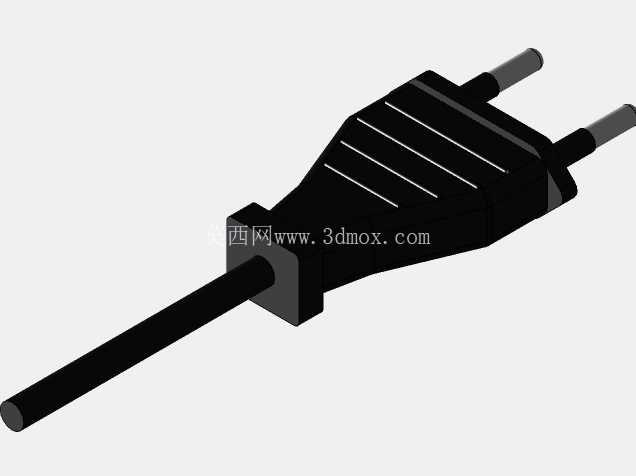

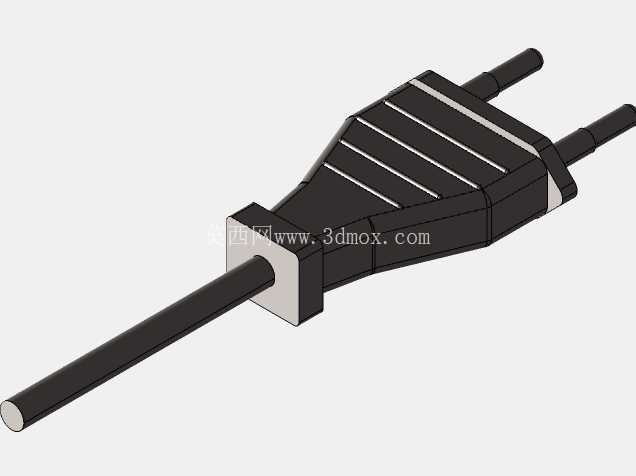

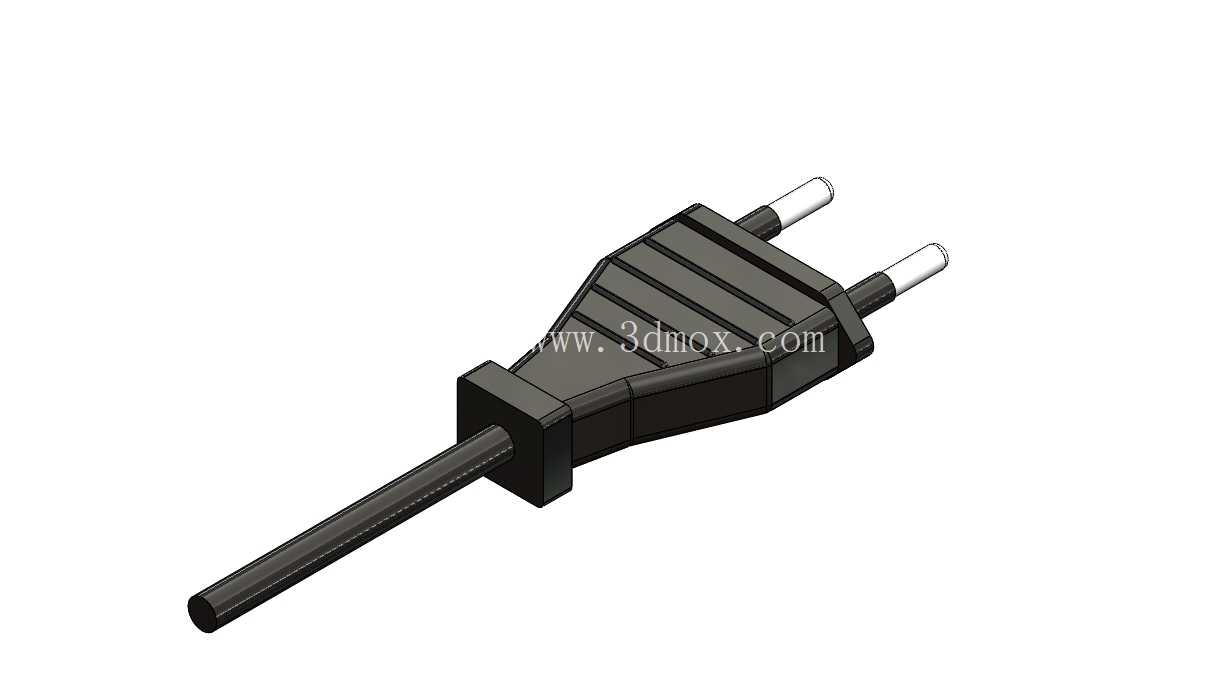

整体外形采用流线型锥面过渡设计，从插脚端到线缆出线端逐步收窄，握持区域做了细微的防滑棱面处理，用户插拔时手指贴合的位置刚好对应棱面区域，即使手部沾有少量水渍也能稳定施力，不会出现打滑脱手的情况。出线端采用了加长的防弯折护套结构，护套与线缆外被的接触位置做了圆弧过渡，日常使用中线缆反复弯折时，应力会分散在护套的整个锥面区域，而不是集中在线缆与插头本体的衔接缝隙处，能大幅提升线缆根部的抗弯折寿命，避免长期弯折后出现线芯外露、断线的问题。

内部结构设计上，插脚与线缆线芯的连接采用压接+注塑包覆的双重固定方式，压接位置做了防滑齿结构，压接后铜芯与插脚尾部的接触电阻控制在毫欧级，大电流通过时不会出现局部过热，之后通过一体注塑的方式将插脚尾部、压接位置、线缆内芯端部完全包裹在绝缘本体内部，绝缘本体采用阻燃PVC材质，壁厚均匀控制在1.5mm以上，既满足电气绝缘的耐压要求，也能在外部出现明火时延缓燃烧速度，满足民用电气部件的阻燃等级要求。

安装边界方面，这款插头的整体轮廓尺寸适配常规墙面插座、插排的间距要求，相邻插座位同时使用时不会出现互相干涉的情况，插脚的中心距严格遵循对应标准的尺寸公差，插入时不需要额外调整角度就能顺利对位，不会出现插脚卡滞、无法完全插入的问题。设计过程中还考虑了注塑生产的工艺可行性，本体的分型面设置在插脚所在平面的侧边，脱模斜度控制在1.5度，注塑成型时不会出现粘模、缺胶的问题，插脚作为嵌件放入模具时的定位结构做了防呆设计，不会出现放反、偏移的情况，能有效提升批量生产的良率。

从实际使用的可靠性角度出发，插脚的表面做了镀镍处理，既能防止长期存放或使用过程中插脚氧化生锈，也能降低插脚与插座簧片之间的摩擦系数，插拔时的手感更顺畅，长期使用后也不会因为氧化层导致接触不良。本体的外表面做了细磨砂处理，日常使用中不容易残留指纹和污渍，擦拭清洁也更方便，整体重量控制在合理范围内，不会因为插头自重过大导致插入插座后出现下坠松脱的情况。针对不同使用场景的需求，这款结构还可以通过调整线缆压接位置的尺寸，适配不同线径的两芯电源线，不需要大幅修改模具本体就能覆盖0.5平方到1.5平方线径的线缆适配需求，适配不同功率等级的二类电器使用，从几十瓦的手机充电器到上千瓦的手持电动工具都能匹配对应的线缆规格，结构通用性较强。
