带法兰边滚花圆柱铆接紧固件结构

日常做薄板类装配结构时，经常会碰到基材厚度不足、无法直接攻丝形成可靠螺纹连接的场景，这时候铆接类紧固件就是非常实用的解决方案，这次的铆接螺母结构，就是针对这类场景做的适配设计。先从实际安装边界说起，这类铆螺母的适用基材厚度通常覆盖0.5mm到3mm的区间，不管是冷轧钢板、铝合金薄板，还是部分硬质工程塑料板材，都能通过压铆或者拉铆的方式完成固定，不需要在板材背面预留操作空间，单面操作就能完成装配，这也是它在机箱机柜、家电外壳、汽车内饰钣金件里被大量使用的核心原因。

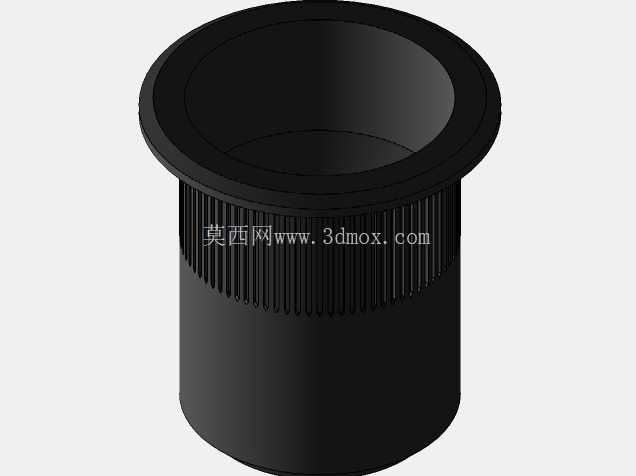

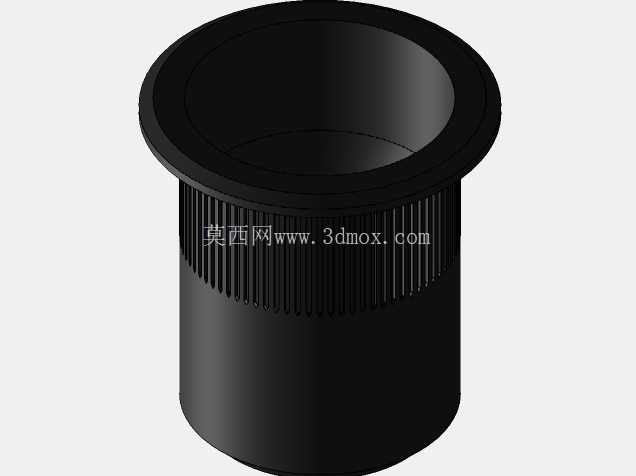

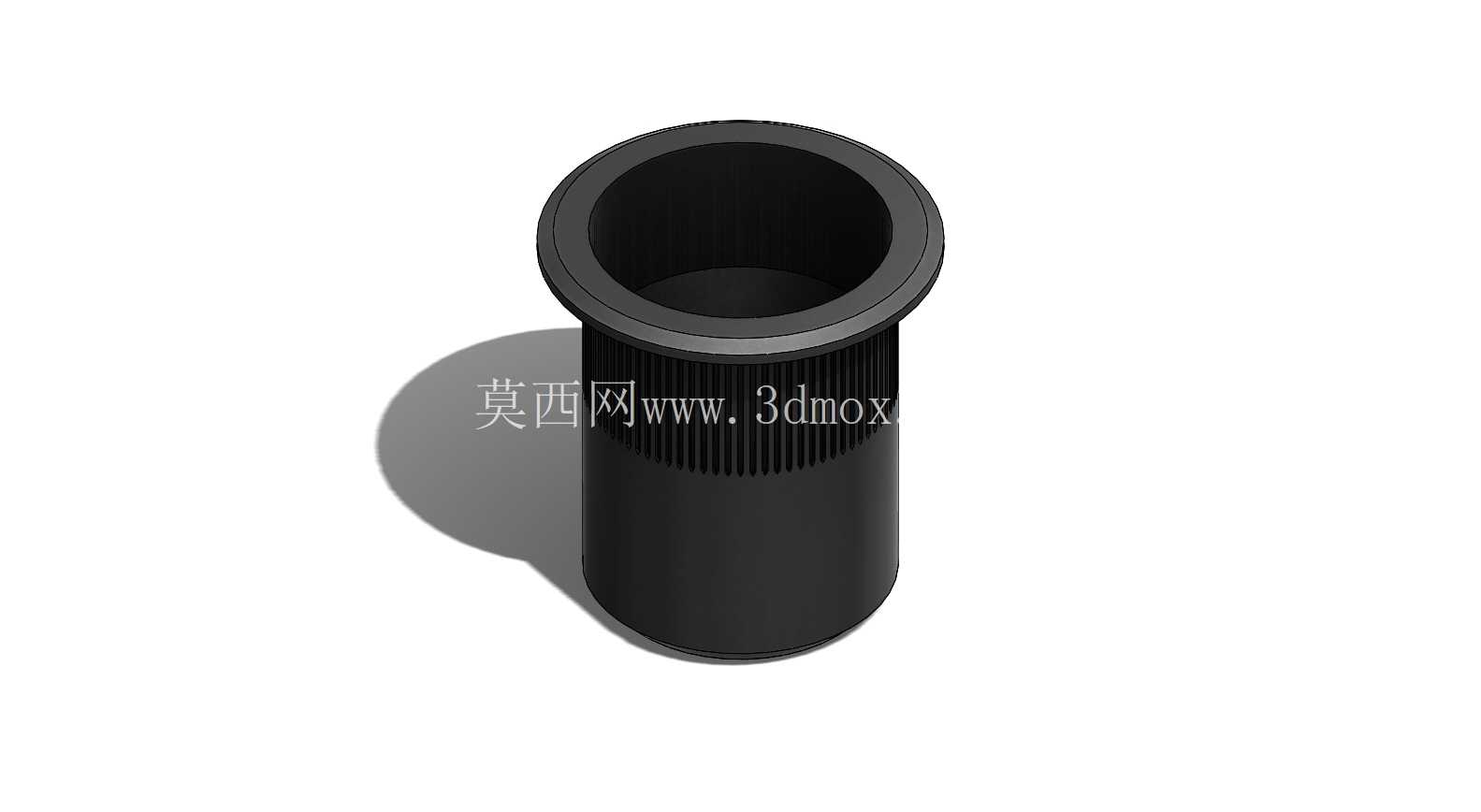

结构设计上，顶部做了突出的法兰边结构，这个法兰边的直径比筒体部分大出约30%，装配完成后法兰边会紧密贴合在基材表面，一方面能分散铆接时的压应力，避免较薄的基材被压溃变形，另一方面也能起到轴向定位的作用，保证铆接完成后螺母不会从预制孔中脱落，同时法兰边的平面度控制在0.1mm以内，和被连接件表面贴合时不会出现缝隙，能减少连接松动的风险。筒体部分的外壁做了直纹滚花处理，滚花的齿深控制在0.2mm左右，齿距均匀，当铆接过程中筒体受挤压膨胀变形时，滚花的齿形会嵌入基材预制孔的内壁，形成可靠的周向防滑结构，能有效承受螺纹连接时的扭转力矩，避免螺母在拧紧紧固件的时候跟着一起转动，导致连接失效。

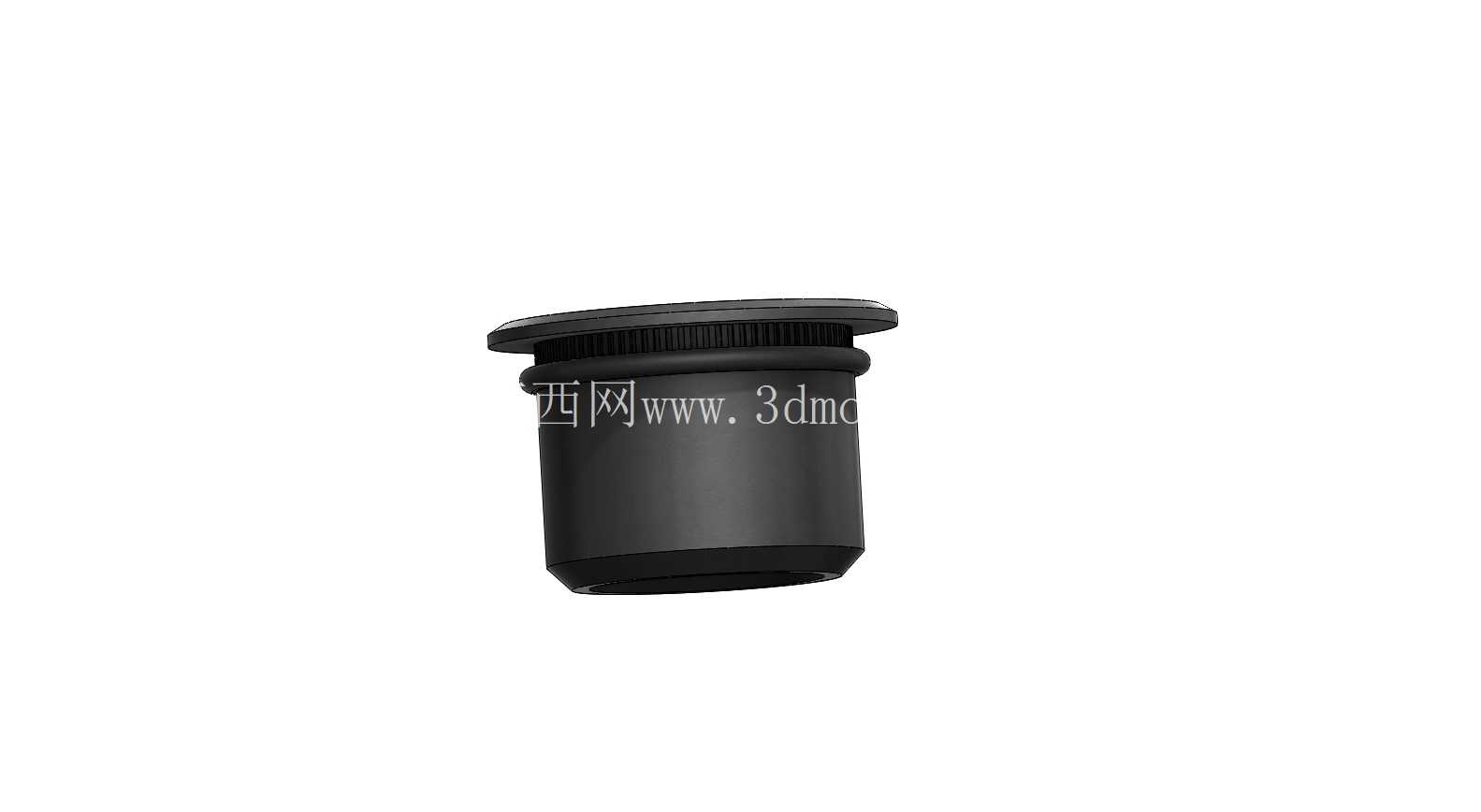

筒体内部是通长的内螺纹结构，螺纹精度按照普通内螺纹的中等公差等级设计，能适配常用的公制机螺钉，螺纹的有效啮合长度足够满足对应规格螺钉的锁紧要求，不会因为啮合牙数不足导致螺纹滑牙。筒体的下端在铆接前是直壁结构，铆接时通过专用工具的拉力，让下端部分向外膨胀翻边，在基材的背面形成一个环形的锁紧凸缘，和顶部的法兰边一起把基材牢牢夹在中间，形成稳定的不可拆卸连接结构，这种连接方式的抗拉力和抗扭性能都比自攻螺钉直接锁薄板要高很多，而且不会破坏基材表面的涂层或者镀层，适合对表面外观有要求的装配场景。

做三维建模的时候，要特别注意几个关键尺寸的控制：首先是预制孔的配合尺寸，筒体和预制孔之间采用小间隙配合，间隙量控制在0.1mm以内，既能保证装配时能顺利放入孔中，又不会因为间隙过大导致铆接后出现偏斜；其次是滚花部分的建模，不需要把每一个滚花齿都做的完全和实物一致，只要把滚花区域的纹理特征、齿深参数表达清楚，在做装配干涉检查的时候不会出现误判就可以，毕竟实际生产中滚花是通过滚压工艺加工的，建模时过度细化齿形反而会增加模型的数据量，影响装配体的运行效率；另外法兰边和筒体的过渡位置做了小的圆角处理，避免应力集中，在铆接受力的时候不会在过渡位置出现开裂的问题。

从实际应用的角度看，这类铆螺母在通讯机箱、钣金配电柜、新能源汽车的电池包外壳、家用空调的外壳装配里都有非常广泛的使用，相比传统的焊接螺母，它不需要做焊接工序，不会产生焊接变形，也不会在板材表面留下焊痕，对表面处理后的板材也能直接装配，不会破坏表面的喷塑、镀锌层，装配效率比焊接螺母高很多，而且不需要专业的焊接设备，只需要简单的拉铆枪或者压铆工具就能完成操作，非常适合流水线的批量装配作业。在选型的时候，要根据基材的厚度选择对应长度规格的铆螺母，保证铆接后下端的翻边能完全成型，同时要根据需要连接的螺钉规格选择对应的内螺纹尺寸，确保螺纹的啮合长度满足载荷要求，对于有防锈要求的场景，还可以选择不锈钢材质或者表面做达克罗处理的产品，对应建模的时候也可以根据实际使用场景调整材质的外观参数，方便做整机的效果渲染。
