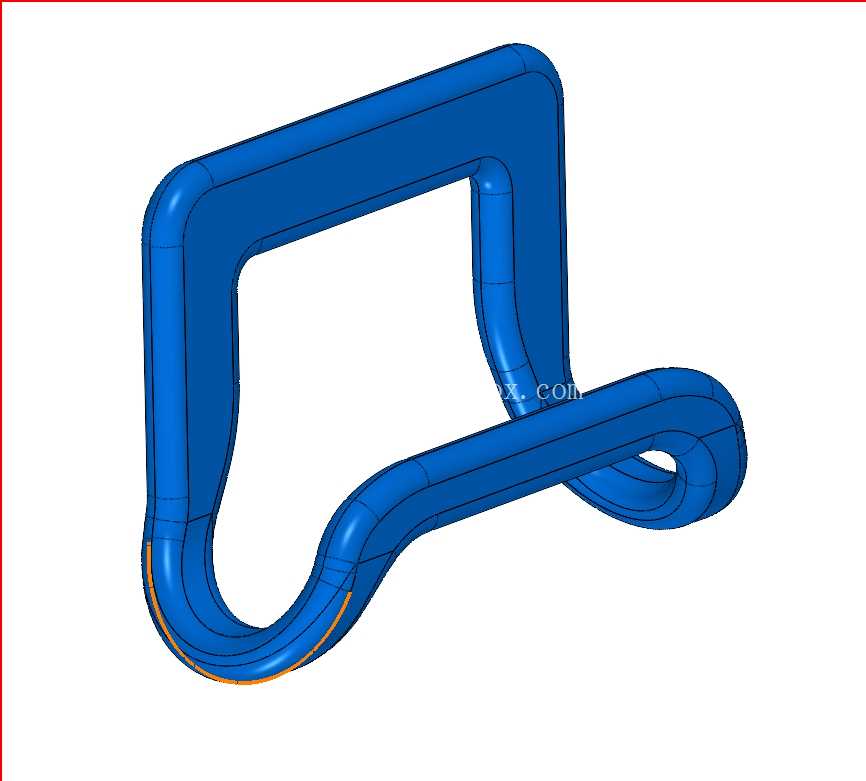

弯管式塑料挂钩注塑成型结构设计

日常商用与民用场景里，这类弯管一体结构的塑料挂钩覆盖的使用场景非常宽泛，从商超货架的商品悬挂、仓储物流的物料吊卡固定，到民用家居的墙面小物件挂载、工业生产线旁的轻型工具临时挂放，都能看到同结构产品的应用。不同于拼接式挂钩容易出现的连接位断裂问题，这款产品采用全弯管一体流线构型，所有转角位置都做了大圆弧过渡处理，没有直角应力集中的薄弱点位，在承受额定挂载重量时，应力能顺着连续的管臂均匀分散到整个结构上，不会出现局部应力过载导致的脆断问题。

从结构设计逻辑来看，整个挂钩的管体截面采用等壁厚设计，壁厚取值控制在常规注塑工艺适配的区间内，既不会因为壁厚过薄导致充模困难、结构刚性不足，也不会因为壁厚过大产生注塑缩痕、内部气孔等成型缺陷。挂钩的挂载端做了闭环小回弯设计，挂载物件时挂绳或者挂孔不会因为外力拉扯从端部滑脱，回弯的内侧同样做了圆弧过渡，避免尖锐边角割伤挂载的绳带或者划伤操作人员。固定端的平直管臂是用来贴合安装基面的部分，设计时预留了足够的安装接触面，不管是采用螺丝穿孔固定、背胶粘贴固定还是卡扣卡接固定，都能保证安装后贴合面受力均匀，不会因为长期挂载出现固定端翘曲变形。

实际建模过程中，所有弯管的转弯半径都经过反复校核，转弯半径取值不小于管体外径的1.5倍，一方面是保证注塑时熔融塑料能在模腔内顺畅流动，避免转角处出现缺胶、熔接痕等成型问题，另一方面也是保证结构的抗弯折性能，当挂钩承受向下的挂载拉力时，弯位处的形变会控制在弹性形变范围内，卸载后能快速恢复原有形态，不会出现永久塑性变形。管体的外表面做了顺滑的圆角处理，没有突兀的棱边，既可以降低注塑时的脱模阻力，减少模具顶出机构的设计复杂度，也能避免使用过程中棱边刮蹭物品或者划伤使用者。

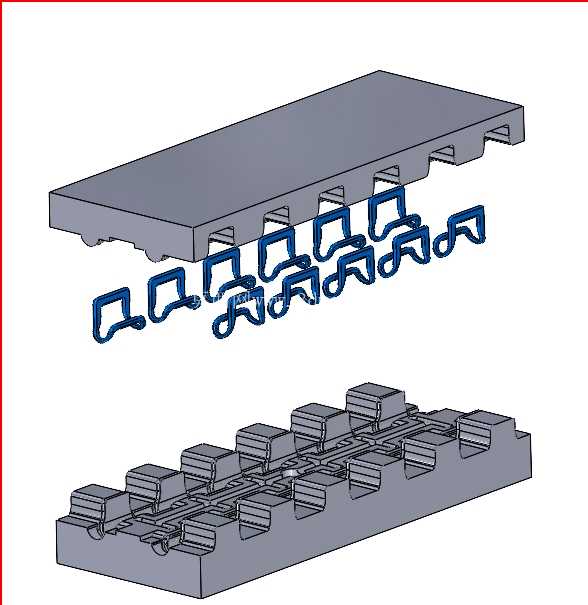

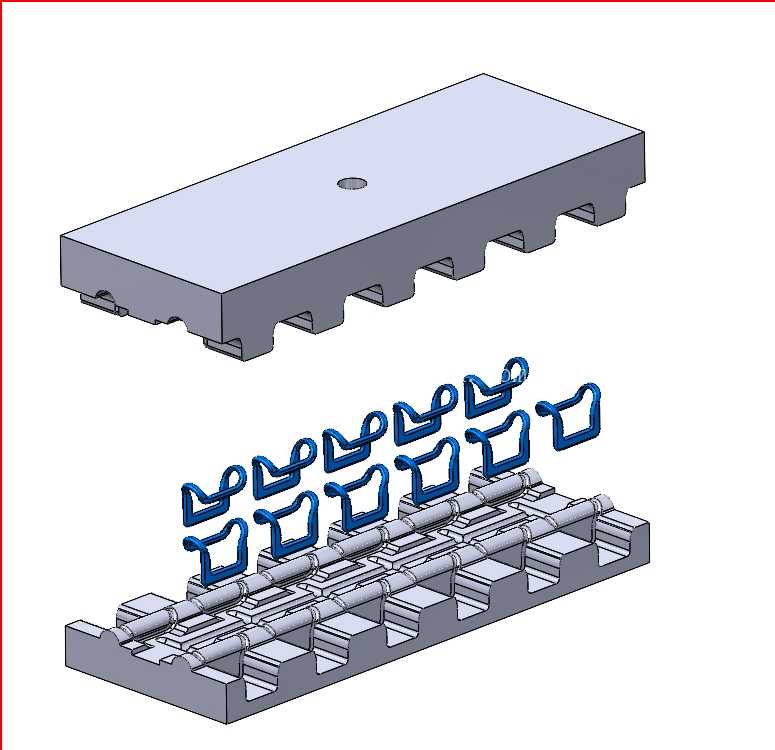

从安装边界来看，这款挂钩的固定端平直段长度经过优化，在保证安装固定所需接触面积的前提下，尽可能压缩了整体结构的占用空间，安装后突出安装基面的距离控制在合理范围，不会因为突出过多造成不必要的磕碰，也不会因为突出距离不足导致挂载空间不够，无法适配常规的挂孔、挂绳尺寸。整个结构没有多余的装饰性特征，所有曲面都服务于结构强度与成型工艺需求，模腔的分型面可以沿着管体的最大轮廓线设置，不需要设计复杂的侧向抽芯结构就能完成脱模，能有效降低模具的加工成本与后期生产维护难度。

在功能特性上，一体弯管的结构让整个挂钩没有多余的装配缝隙，不会积存灰尘或者污渍，日常清洁维护非常方便，采用工程塑料注塑成型后，整体自重较轻，同时具备足够的结构强度与耐疲劳性能，长期反复挂载卸载也不会出现结构失效。设计时还考虑了不同使用场景的适配性，整个结构的受力路径经过模拟验证，当挂载重量垂直向下作用在挂钩端部时，力会沿着弯管臂逐步传递到固定端的安装位，每个管段的受力都控制在材料的许用应力范围内，不会出现局部受力过大的问题。针对注塑成型的工艺需求，整个结构的脱模斜度设置合理，所有朝向脱模方向的面都做了统一的斜度处理，不会出现脱模倒扣，生产时可以实现全自动注塑生产，不需要人工进行后续的修边、装配工序，能有效提升批量生产的效率，降低单件产品的生产成本。
