尼龙板材注塑成型模具结构设计

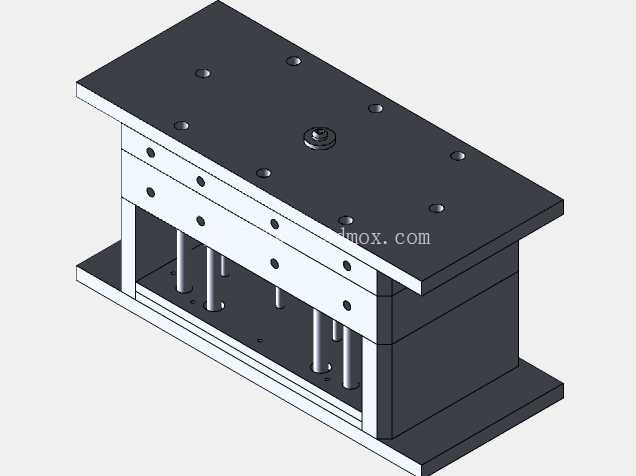

　　这套成型组件针对尼龙类板材制品的批量注塑生产设计，适配中小尺寸平面类尼龙制件的成型需求，常见于电子绝缘结构件、设备耐磨衬板、工装垫板类制品的生产场景，可直接搭载于标准吨位的卧式注塑机台，匹配常规射胶量与锁模力参数区间，无需额外定制机台连接结构。从结构布局来看，整套模架采用标准三板式结构排布，上下模座预留了标准的机台压板安装槽位，可直接适配注塑机的T型槽装夹要求，安装边界完全符合行业通用模架安装规范，无需额外加工转接板即可完成上机装夹。

　　动定模合模导向采用多组精密导柱导套配合，导柱沿模架周向均匀分布，合模过程中可实现分级导向，避免合模偏移导致的型腔啃伤问题，针对尼龙材料流动性较好、易产生飞边的特性，分型面贴合区域做了0.02mm以内的平面度研磨要求，合模后可有效阻断溢料路径。顶出结构采用多根均匀排布的直顶杆设计，顶杆排布位置对应制品的非外观面区域，顶出行程经过核算，可保证制品完全脱离型芯表面，同时顶杆端面与型芯表面的贴合精度控制在0.01mm以内，避免顶出痕迹影响制品表面质量。

　　浇注系统采用中心直浇口设计，浇口位置设置在制品中心区域，可保证熔融尼龙料在型腔内的流动距离均匀，减少因流动不均导致的内应力问题，针对尼龙材料易吸水、成型前需干燥的特性，流道设计做了平滑圆弧过渡，避免料流滞留导致的冷料进入型腔。冷却回路采用多层并联水路设计，分别在定模型腔板、动模型芯板内布置循环水路，水路距离成型表面的距离保持均匀，可保证成型过程中型腔各区域温度一致，减少制品翘曲变形的概率，针对尼龙材料成型收缩率较大的特点，型芯型腔的尺寸计算时充分考虑了材料的成型收缩率补偿，保证成型后制品的尺寸公差符合设计要求。

　　整套结构的导向、顶出、冷却、成型各模块均采用标准化设计思路，易损耗的导套、顶杆等零件均可直接采购标准件替换，降低后期维护成本，模架外侧预留了足够的安全检测开关安装位，可适配注塑机的合模保护、顶出到位检测等安全功能需求。在实际生产场景中，这套模具可适配改性尼龙、玻纤增强尼龙等多种尼龙类材料的成型，通过更换局部成型镶块，即可快速适配不同厚度、不同安装孔位的尼龙板材制品生产，无需重新制作整套模架，大幅缩短同类型产品的换产周期。合模过程中，动定模沿导柱方向精准闭合，锁模力传递至分型面形成均匀的锁模压力，熔融尼龙材料经射嘴注入浇口套后沿流道填充至整个型腔，经保压、冷却工序后，动模后退，顶出板带动顶杆将制品从型芯上平稳顶出，完成一个成型循环。整套结构的受力部件均做了强度校核，模座板、支撑板的厚度可承受额定锁模力下的形变要求，避免长期生产过程中模架变形导致的制品精度下降问题，各连接螺丝的规格、排布间距均符合注塑模设计规范，可保证模具长期连续生产的结构稳定性。
