塑料接线盒注塑成型模具结构组件

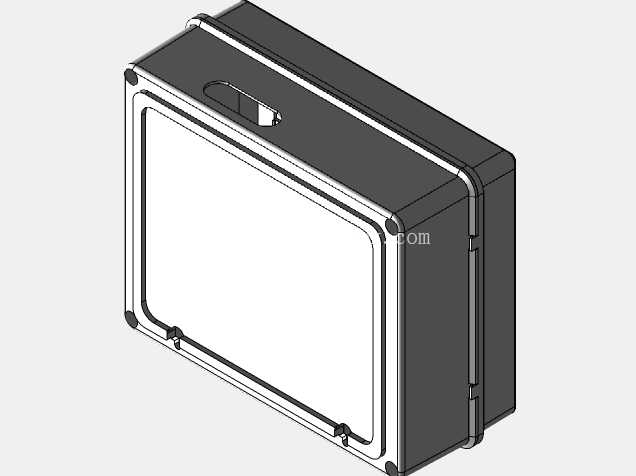

这套模具组件面向民用电气布线、工业低压配电场景下的塑料接线盒量产需求开发，对应成型的接线盒产品多用于建筑室内布线、户外弱电设备防护、工业控制柜内部线路转接场景，承担导线接驳处的绝缘防护、结构固定、外力阻隔作用，这类塑件普遍采用阻燃ABS或耐候PP作为原料，成型后需要满足IP54以上的防尘防溅要求，因此模具的分型贴合精度、成型面的表面质量直接决定成品的密封性能。

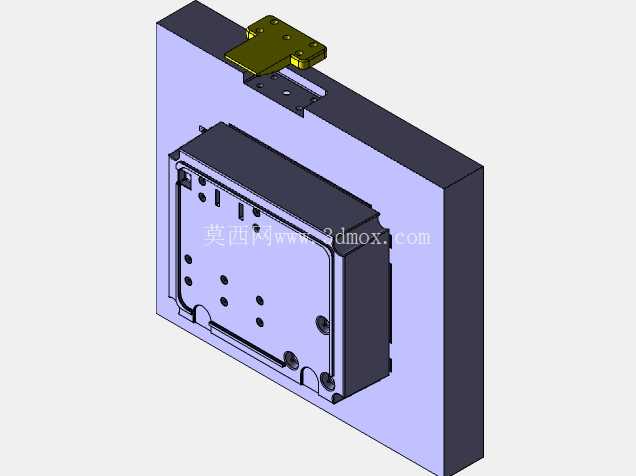

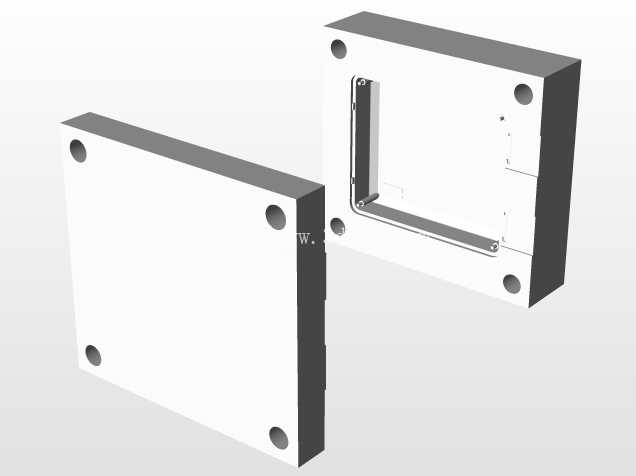

从结构设计逻辑来看，这套模具采用单分型面两板模基础架构，型芯与型腔分别对应接线盒的内腔与外轮廓成型需求，其中型芯侧集成了接线盒内部安装柱、走线卡槽、定位凸台的成型特征，所有凸起特征均做了1度以上的脱模斜度处理，避免顶出时出现塑件内壁拉伤的问题；型腔侧则复刻了接线盒外表面的凹槽、侧边安装孔位、盒盖配合止口的成型结构，止口位置的分型面特意做了0.02mm的贴合余量设计，既可以减少飞边产生，也能保证盒体与盒盖装配后的配合紧密度。

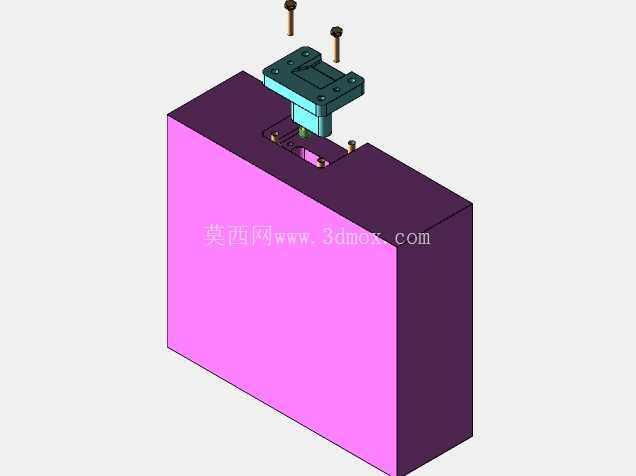

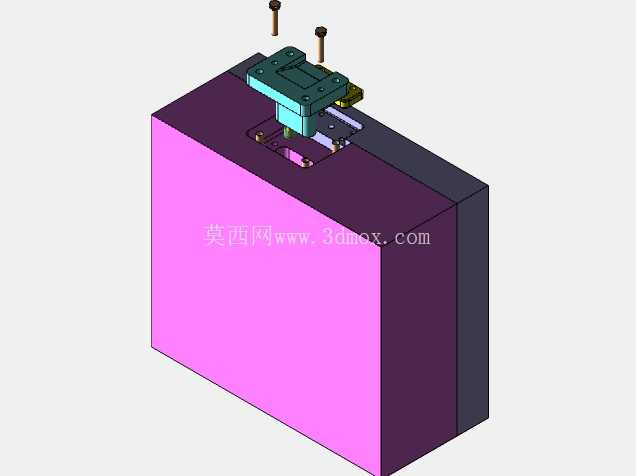

模具的安装边界适配市面上常用的160吨卧式注塑机规格，定模侧的定位圈直径匹配注塑机定模板的标准定位孔尺寸，浇口套的球面半径与注塑机喷嘴尺寸做了适配，主流道采用锥度设计，开模时可以顺利带出流道凝料。顶出结构采用顶针+顶块的组合形式，在接线盒的侧壁加强筋、内部安装柱位置布置顶针，在盒体边缘的平整位置布置矩形顶块，保证顶出力均匀分布，避免顶出过程中塑件出现变形、顶白的缺陷。冷却回路采用直通式水路布置，分别在型芯、型腔内部钻设平行于分型面的冷却水道，水道距离成型面的距离控制在15-20mm区间，相邻水道的间距保持在3倍水道直径左右，保证成型过程中模具温度均匀，减少塑件因冷却不均产生的翘曲变形。

在细节设计上，这套模具针对接线盒的薄壁特性做了针对性优化，接线盒的主体壁厚均匀控制在2mm，所有转角位置都做了R0.5以上的圆角过渡，对应模具上的成型转角也同步做了圆角处理，避免原料填充时出现应力集中，同时减少模具热处理过程中的开裂风险。模具上的滑动配合部件，比如导柱导套、顶针与顶针孔的配合间隙都控制在合理范围，既保证开合模、顶出动作顺畅，也不会出现溢料飞边的问题。排气槽开设在型腔的填充末端位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的缺陷，也不会让原料渗入排气槽产生飞边。

这套模具的结构设计充分考虑了量产过程中的维护便利性，所有易磨损的成型镶件都采用单独的镶拼结构，当出现局部磨损或者需要调整产品局部特征时，不需要更换整套模仁，只需要拆卸对应镶件进行修模或者更换即可，大幅降低量产阶段的维护成本。同时模具的所有紧固螺钉、销钉都采用标准件规格，备件采购方便，减少停机维护的等待时间。在实际试模过程中，这套结构可以实现稳定的连续生产，成型周期控制在30秒以内，成品的尺寸精度可以满足MT5级的注塑件精度要求，完全适配接线盒产品的批量生产需求，成型后的塑件不需要大量的后处理工序，只需要简单剪除浇口凝料即可进入后续的装配环节。
