工业级激光切割成型工作台支撑腿结构

在中小批量钣金加工、手工装配、维修作业的车间场景里，工作台的支撑结构稳定性直接决定了台面作业的精度上限，尤其是搭配激光切割工艺制作的工装台，支撑腿的受力设计、安装适配性往往是整套工装落地的核心环节。这套支撑腿结构采用分体式钣金拼接设计，单腿主体通过激光切割下料后折弯成型，无需复杂的铸锻工序，普通钣金车间即可完成加工，适配多数自制工装台的快速搭建需求。

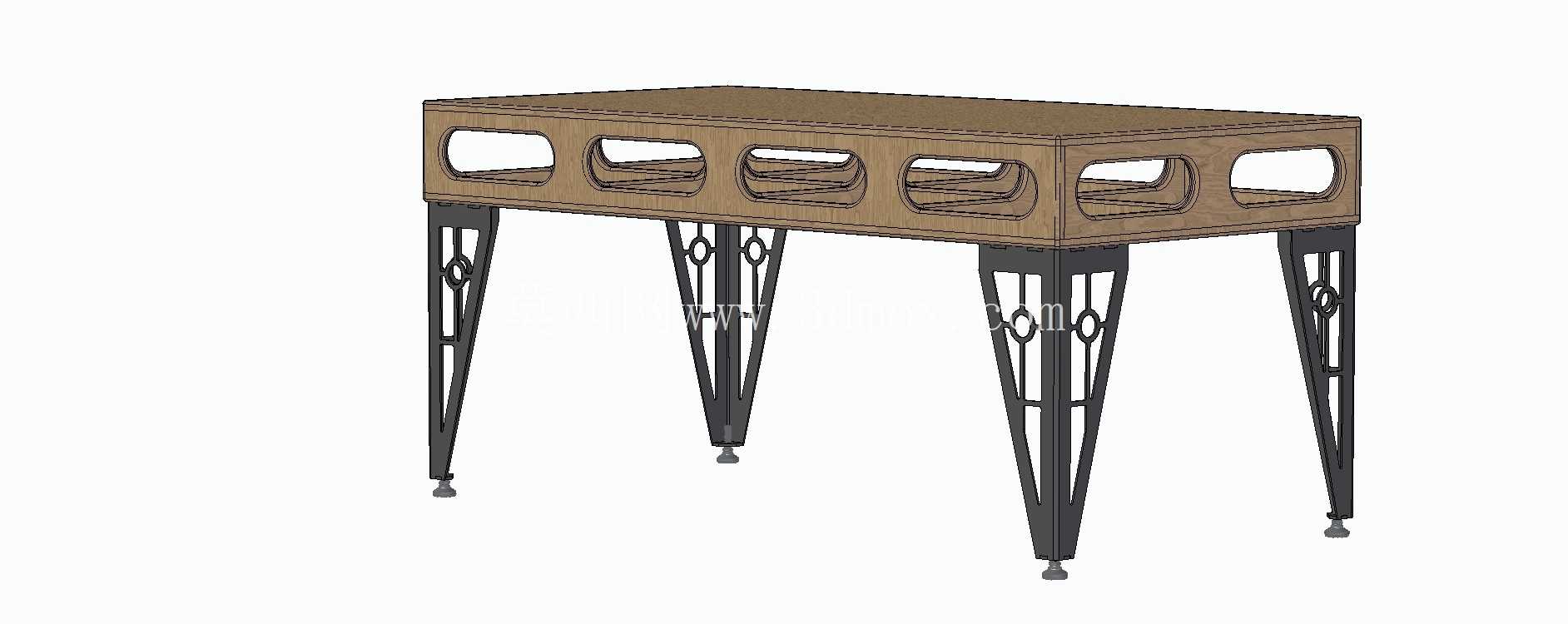

从实际使用场景来看，这类支撑腿主要面向轻型到中型载荷的工作台使用，单腿额定静载荷可覆盖150-200kg区间，四条腿组合后可支撑600-800kg的台面总载荷，足够容纳常规钳工装配、小型零件检测、激光下料后工件分拣等作业的承重需求。支撑腿上部设计有与台面横梁连接的定位孔位，孔位采用长圆孔与圆孔组合的排布方式，既可以在安装时微调横向位置，抵消台面框架的焊接或拼接误差，也能通过螺栓锁紧后形成稳定的刚性连接，避免作业过程中台面出现横向窜动。

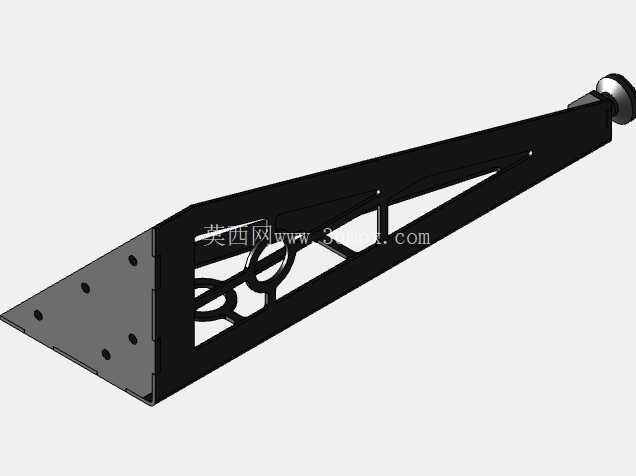

结构设计上，每条支撑腿采用双片钣金对称拼接的形式，腿身中段做了内收的锥形过渡，相比直筒式方管腿，这种结构在同等材料厚度下抗侧向弯矩的能力提升约30%，同时腿身侧面开设的镂空槽并非单纯的减重设计，槽口边缘经过折弯翻边处理，相当于在腿身内部形成了多道加强筋，既减少了材料用量，也避免了薄钣金受力时出现的板面凹陷变形。腿身下部预留了可调脚轮的安装接口，也可根据使用需求更换为固定防滑脚垫，适配不同的地面工况：在平整的环氧地坪车间可使用固定脚垫提升整体刚性，在需要频繁移位的作业区域则可安装脚轮实现工作台的灵活转运。

安装边界方面，这套支撑腿适配的台面框架横向间距范围在1200mm-1800mm之间，纵向深度适配600mm-900mm的常规工作台尺寸，支撑腿总高度可根据需求调整切割下料尺寸，常规款高度为750mm，符合人体站立作业的舒适高度区间，若需要适配坐式作业场景，可将腿身下料尺寸缩短至600mm左右，无需改动其余连接结构。腿身上部的连接耳片高度为120mm，可卡入台面下方的40*40mm或50*50mm方管横梁，连接螺栓采用M8规格即可满足锁紧强度要求，安装时无需额外制作转接件，直接通过螺栓贯穿横梁与连接耳片的孔位即可完成固定。

从加工工艺角度看，整套支撑腿的所有零件均可通过激光切割一次下料完成，折弯工序仅需两道90度折弯与翻边工序，拼接时采用段焊即可，无需满焊，既减少了焊接变形量，也降低了后续打磨的工作量。腿身表面可根据车间使用环境做喷塑或镀锌处理，在潮湿的打磨、焊接作业区域可选择镀锌工艺提升防锈能力，在常规装配车间则可采用喷塑处理匹配车间整体工装配色。需要注意的是，在安装可调脚垫时，需保证四个脚垫的调节余量不小于15mm，以便在地面不平整时调整台面水平度，避免台面出现倾斜导致工件放置不稳、测量精度受影响的问题。

在实际配套使用中，这类支撑腿不仅可搭配木质台面、密度板台面使用，也可适配钢板台面、防静电台面，只需在台面框架制作时对应匹配连接孔位即可，无需对支撑腿结构做额外修改。相比市售的成品方管焊接工作台腿，这种激光切割成型的结构在保证强度的前提下，材料利用率更高，且可根据实际作业需求快速调整尺寸，非常适合小型加工车间、创客空间、维修站点自行加工制作，不需要开模或定制专用型材，加工门槛低，结构可靠性经过实际作业验证，可满足多数常规工业作业场景的使用需求。
