RC遥控模型用6S锂电池Y形分接线束结构设计

在RC遥控模型、航模、无人穿越机这类依靠高倍率锂电池供电的动力场景中，单组电池的放电能力往往无法满足大扭矩电机、高功率电调的瞬时电流需求，不少玩家会采用多组锂电池并联的方式提升放电倍率与总容量，这时候Y形分接线束就是必不可少的连接部件，这款线束正是针对6S锂电池并联供电场景开发的专用连接结构。

从实际使用场景来看，这类线束需要承载持续数十安培、瞬时破百安培的大电流，因此设计阶段首先要考量的就是载流冗余，这款线束选用10ga规格的多股铜芯导线，多股绞合结构既保证了足够的铜导体截面积，降低大电流下的线损与发热，又保留了线束的柔韧性，避免模型在颠簸、飞行动作中线束反复弯折出现铜丝断裂的问题。导线外部的绝缘层采用耐高低温、耐摩擦的橡胶材质，能够抵御模型运行中可能遇到的油污、草屑剐蹭，同时避免相邻导线绝缘层破损引发短路风险。

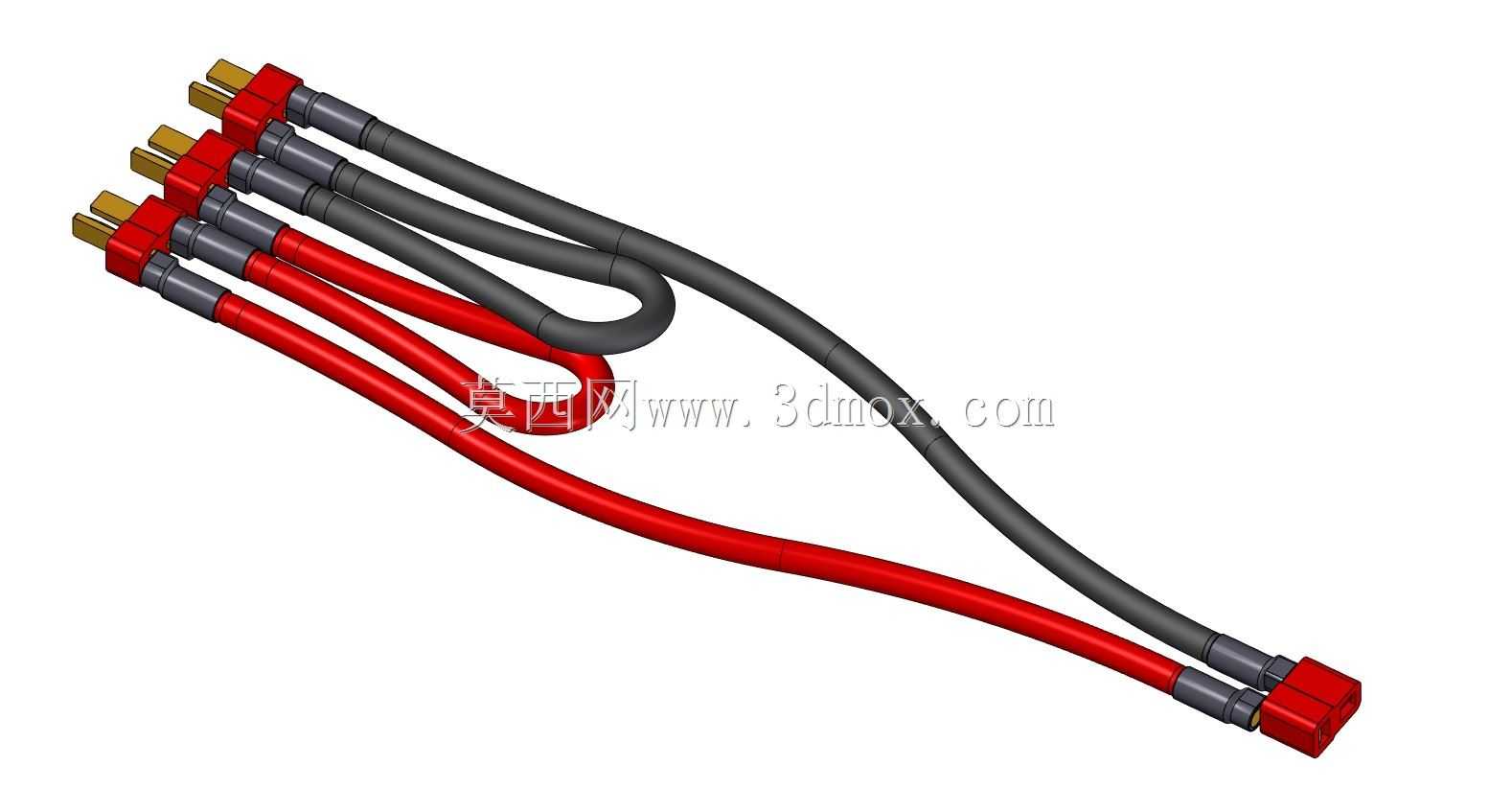

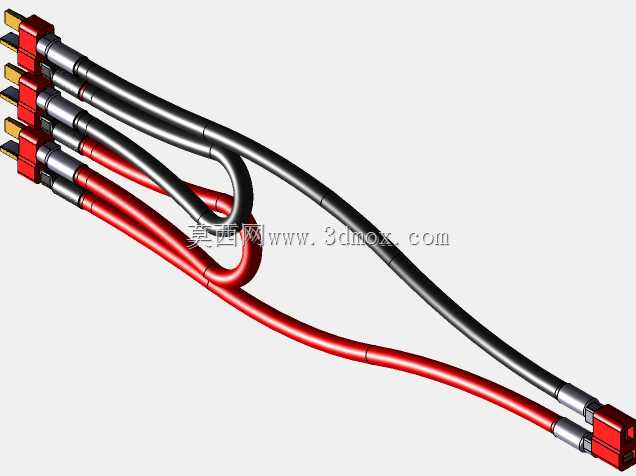

连接器选用Deans Ultra插头，也就是模型圈常用的T插结构，这类插头的公母端插合后接触面积大，接触电阻低，插拔手感清晰，自带防反插的结构限位，能够避免用户插错正负极烧毁电调与电池。线束采用Y形分支结构，单端插头用于连接电调供电输入端，三个分支端的插头分别对应三组6S锂电池的输出端，分支处做了应力分散处理，导线在分叉位置做了圆弧过渡，没有硬折角，避免长期使用后分叉位置的导线绝缘层开裂、铜芯疲劳折断。

从安装边界来看，整组线束的分支长度经过匹配优化，既不会因为线束过短导致电池安装位置受限，也不会因为线束过长增加不必要的重量、在模型舱内杂乱缠绕，插头尾部都做了压接加固与热缩管密封，避免导线与插头连接位置受拉力脱落。红色与黑色的导线分别对应正负极，颜色区分清晰，装配时能够快速识别极性，降低接错线的概率。

设计过程中还充分考虑了动平衡因素，三组分支的导线长度、重量尽量保持一致，对于航模类对重量分布敏感的设备，不会因为线束重量偏差影响整机的重心调校。线束整体没有多余的凸起结构，插头的外形尺寸适配绝大多数模型电池仓的安装间隙，不会出现插头卡滞、无法装入电池仓的问题，插合后插头的锁定结构能够保证在剧烈振动、大过载机动的场景下不会出现松脱断电的情况，保障动力供应的稳定性。
