可拆换中心管高度可调焊接支撑支架

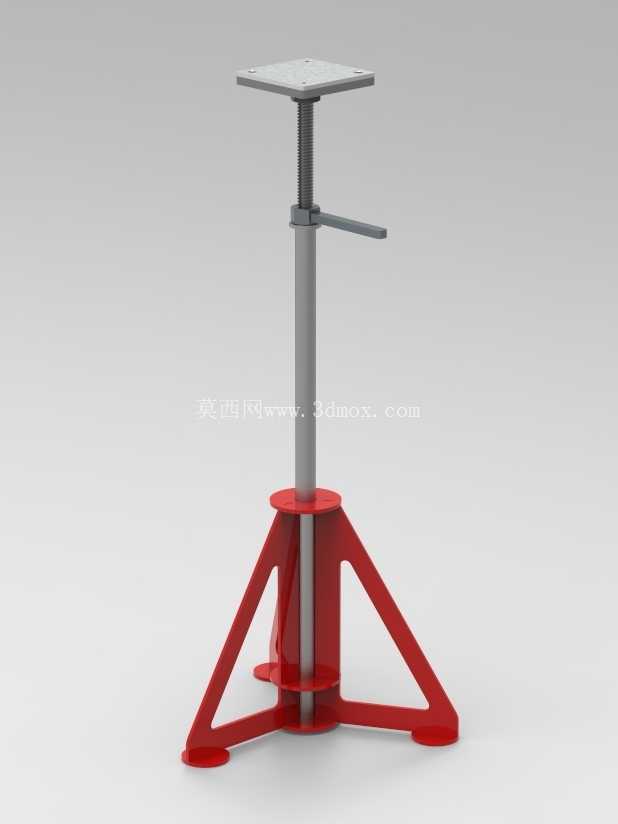

　　在车间焊接作业场景里，长管件悬空焊接、拖车框架组对时的支撑定位一直是影响作业效率与焊缝质量的常见痛点，常规的固定高度支撑块无法适配不同规格工件的作业高度需求，频繁垫铁调整不仅耗费工时，还容易出现支撑失稳导致的工件移位，影响焊接成型精度。这款焊接支撑支架正是针对这类现场作业痛点设计的辅助工装，整体采用三脚支撑的落地结构，底部三个支脚呈120°均匀分布，每个支脚向外延伸形成足够的支撑跨距，落地端做了平切处理，与车间水泥地面、钢制平台表面都能形成稳定的面接触，即使承受偏载载荷也不易出现侧翻问题，支脚与中心套管的连接部位采用三角加强筋结构，强化根部的抗弯折能力，避免长期承重后出现焊缝开裂、结构变形的问题。

　　中心的升降结构采用梯形螺纹传动，配合侧置的操作手柄，转动手柄即可带动顶部的支撑平台上下移动，实现作业高度的无级调节，调节过程顺滑无卡滞，梯形螺纹的自锁特性可以保证调整到目标高度后，支撑位置不会因为工件承重出现自行下滑的问题，作业人员可以根据自身的操作习惯、工件的焊缝位置，将支撑面调整到最舒适的作业高度，减少弯腰、抬臂等疲劳作业姿态，降低长时间焊接作业的劳动强度。顶部的支撑平台采用方形平板结构，表面平整，既可以直接承托管状工件的外壁，也可以配合简易的快速夹钳对工件进行辅助压紧，适配不同截面形状工件的支撑需求。

　　设计阶段特意将中心管与底部底座设置为可拆卸的连接结构，当需要支撑不同管径、不同承重等级的工件时，可以快速拆卸更换对应规格的中心管组件，无需更换整个支撑支架，降低车间工装的配置成本，同时可拆卸的结构也方便工装的收纳转运，长距离转移作业点位时，可以将支架拆分后放入工具周转箱，减少占用的存储空间。从安装边界来看，三脚支撑的最大外轮廓直径控制在合理范围内，在狭窄的组对工位上也能灵活放置，不会与周边的焊接变位机、组对工装产生空间干涉，最低支撑高度适配常规小件焊接的低位作业需求，最大升起高度可以满足多数拖车框架、中型长管类工件的悬空支撑要求，承重能力覆盖车间常规焊接工件的重量范围，不会出现过载变形的问题。

　　实际使用过程中，这类可调支撑支架可以成对配合使用，对长尺寸管件进行两点支撑，也可以多个组合使用，为框架类工件提供多点稳定支撑，相比传统的固定高度垫铁，调整效率提升明显，支撑稳定性也更有保障，能有效减少焊接过程中工件的晃动，帮助作业人员更好的控制焊缝成型质量，同时统一的支撑高度也能让同批次工件的组对尺寸保持一致，降低组对过程的尺寸偏差。在结构细节上，所有外露的焊接边缘都做了打磨处理，没有尖锐的毛刺飞边，避免作业人员调整工装时被划伤，操作手柄的握持位置做了加长处理，转动时更省力，即使手上沾有焊接防护的滑石粉、少量焊渣，也能稳定转动调整高度，不会出现打滑的问题。中心套管的内壁做了简单的防锈处理，长期在车间多粉尘、偶尔有焊接飞溅的环境下使用，也不会出现锈死导致中心管无法拆卸的问题，日常维护只需要定期在螺纹部位涂抹少量润滑脂，即可保证升降结构长期顺畅运作，不需要复杂的保养流程，适合车间一线粗放的作业环境使用。
