12英寸后向式离心叶轮结构设计

这款12英寸规格的后向式叶轮，主要适配中低压离心通风设备，在工业厂房通风换气、暖通空调送风系统、环保除尘设备引风段、生产工艺排风管路中都有广泛应用，作为离心风机的核心做功部件，其结构设计直接决定风机的风压、风量输出特性与运行效率。从实际工程应用角度看，后向式叶片的构型本身具备效率区间宽、运行噪声低、不易积尘的特点，对比前向叶轮，它在相同转速下能输出更稳定的风压，且功率曲线无过载段，适配电机选型时冗余量控制更灵活，尤其适合长时间连续运行的通风场景，比如涂装车间排风、焊接烟尘收集、普通建筑消防排烟补风这类工况，能有效降低长期运行的能耗成本。

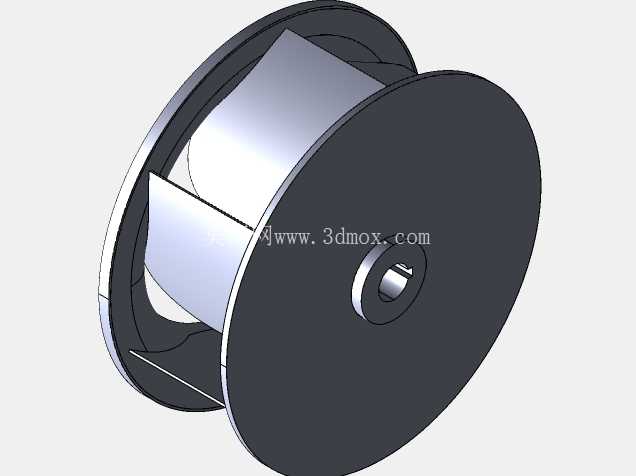

设计层面，这款叶轮采用轮盖、叶片、轮盘、轮毂一体化的铸造构型思路，整体为对称回转体结构，叶片采用后向直板型设计，叶片出口安装角小于90度，气流沿叶片流道流出时的方向与轮盘切线方向呈后向夹角，能减少气流离开叶轮时的动压损失，提升静压转化效率。轮盘采用整幅平板式结构，保证足够的结构刚度，避免高转速运行时出现轮盘形变导致的动平衡失稳；轮盖采用收敛式锥面构型，从叶轮入口到出口方向流道宽度逐步收窄，匹配气流在叶轮内的流动状态，减少入口处的气流涡流损失。中心轮毂位置设计有标准键槽安装孔，可直接与风机主轴通过键连接传递扭矩，安装时无需额外加工连接法兰，适配常规Y系列三相异步电机直联传动，也可适配皮带传动的风机主轴结构，安装边界上，叶轮整体外径为12英寸，轴向总宽度控制在适配常规No.5离心风机机壳的尺寸范围内，安装时需保证叶轮入口与机壳进风口的径向间隙控制在3-5mm，间隙过大会导致气流回流损失，间隙过小则容易出现运行刮蹭故障。

从结构强度角度考虑，铸造结构的叶轮整体刚性优于铆接、焊接构型的叶轮，在输送含少量粉尘的气体时，叶片磨损更均匀，长期运行后动平衡保持性更好，适合铸造工艺批量生产，生产时可采用砂型铸造后做表面喷砂、动平衡校正处理，叶轮做静平衡、动平衡校验时精度等级需达到G6.3级以上，才能保证1450rpm转速下运行振动值控制在标准允许范围内。实际选型适配时，这款叶轮适配的风机风量覆盖区间为1500-3000m³/h，全压范围在300-600Pa，可根据实际管路阻力特性匹配对应转速的驱动电机，安装时需注意叶轮的旋转方向标识，后向叶轮反向旋转时会出现风量骤降、电机电流异常升高的问题，安装完成后需先点动确认转向正确再正式投入运行。

在流道设计细节上，叶片与轮盘、轮盖的连接位置均做了圆角过渡处理，避免铸造应力集中，同时减少气流在转角位置的涡流损耗，叶片数量经过流场仿真优化，既保证足够的气流做功面积，又避免叶片过密导致的流道堵塞、噪声升高问题。中心轮毂的轴向长度经过匹配计算，保证与主轴配合时有足够的接触面积，避免运行时出现轮毂与主轴的配合松动，键槽尺寸采用标准平键规格，无需定制非标键条，现场安装维护时配件通用性更强。对于设备改造场景，这款12英寸后向叶轮可直接替换同尺寸的老旧离心风机叶轮，无需改动原有风机机壳、主轴结构，替换后可有效提升风机运行效率，降低运行噪声，适合老旧通风设备的节能改造项目使用。
