12寸方形轴流离心散热风机结构

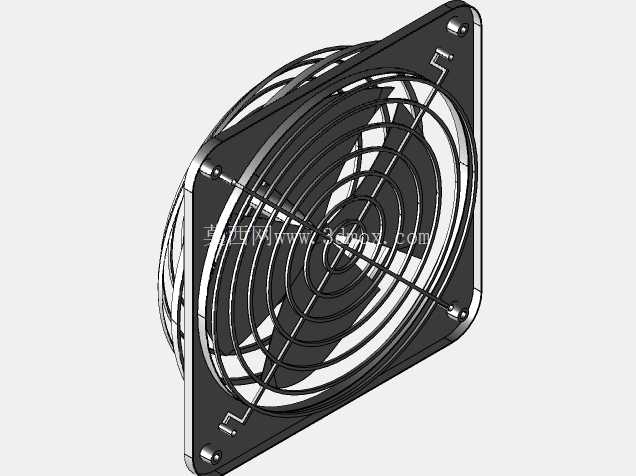

　　在工业电控柜散热、大功率设备通风、机柜温控、生产线工位送风这类场景里，12寸规格的方形离心风机是选型频率极高的一类通风部件，不同于常规圆形轴流风机的安装适配逻辑，方形法兰边的结构能直接贴合标准机柜的预留安装位，不需要额外做转接支架，能大幅减少现场安装的加工工作量。这款风机的整体结构采用方形外框加内置离心叶轮的组合，外框四个角预留了标准安装孔位，孔位间距匹配通用12寸风机的安装尺寸规范，安装时直接用螺栓穿过预留孔固定在机柜面板或者通风风道接口即可，不需要额外对位调整，外框边缘做了圆角过渡处理，避免安装作业时划伤操作人员，也能减少安装过程中对密封胶条的磨损。

　　前端的金属防护网采用同心圆钢丝焊接结构，钢丝间距控制在安全防护要求范围内，既不会大幅阻挡风路影响通风效率，也能防止外部杂物、操作人员肢体误触高速旋转的叶轮，防护网通过四根对称布置的固定柱与外框连接，固定柱的受力点均匀分布，长期运行不会出现防护网松动变形的问题。叶轮采用后向式离心叶片设计，相比普通轴流叶片，能在相同安装尺寸下提供更高的风压，适合在有一定风道阻力的场景下使用，比如机柜内部有多层元器件阻挡、通风路径较长的工况，后向叶片运行时的气流噪音更低，动平衡表现更好，长期高速运行不会出现明显的振动传导到安装柜体上。

　　从设计逻辑上看，这款风机的结构拆分非常清晰，外框作为承载主体，同时兼顾安装定位、风道约束的作用，叶轮部分与内置驱动电机的输出轴直接连接，减少了传动结构带来的效率损耗，防护网作为独立可拆卸部件，后期维护时可以单独拆下清理积尘，不需要拆解整个风机主体。安装边界方面，这款12寸方形风机的外框边长匹配标准12寸风机的安装开孔尺寸，整体轴向厚度控制在常规机柜安装的预留空间范围内，不会出现安装后突出柜体过多、或者与柜内元器件干涉的问题，接线端布置在风机侧边的预留位置，走线时可以顺着柜体侧壁的线槽布置，不会阻挡风路。

　　实际应用中，这类风机常被用在工业变频器柜、大功率电源柜、焊接设备机柜、小型工业设备的通风散热环节，也可作为生产线局部工位的送风部件，在环境温度较高、设备持续运行产热大的场景下，稳定的风压输出能保证柜内热空气及时排出，避免元器件因过热出现性能下降或者寿命缩短的问题。建模过程中，对叶片的曲面弧度做了精准还原，每一片叶片的安装角度、曲面曲率都符合实际风机的气动设计要求，外框的安装孔位、固定柱的位置都按照实物尺寸等比例建模，防护网的钢丝直径、同心圆间距也和实际产品保持一致，不管是做设备结构设计时的选型装配模拟，还是做风机相关的结构改进设计，都能直接调用模型进行装配干涉检查、风道模拟前的结构装配验证，不需要重新测绘建模，能减少结构设计阶段的重复工作量。在做设备整体结构布局时，这款风机的方形安装面可以直接与机柜的钣金面板做贴合装配，配合密封泡棉就能实现安装位置的密封，避免出现漏风影响散热效率的问题，叶轮与外框之间的间隙控制在合理范围内，运行时不会出现叶轮蹭到外框的异响问题，固定柱的位置避开了叶片的旋转路径，同时也不会对进风气流造成过多的扰动，能保证气流顺畅进入叶轮区域。
