日精G3FM系列小型电动机三维结构

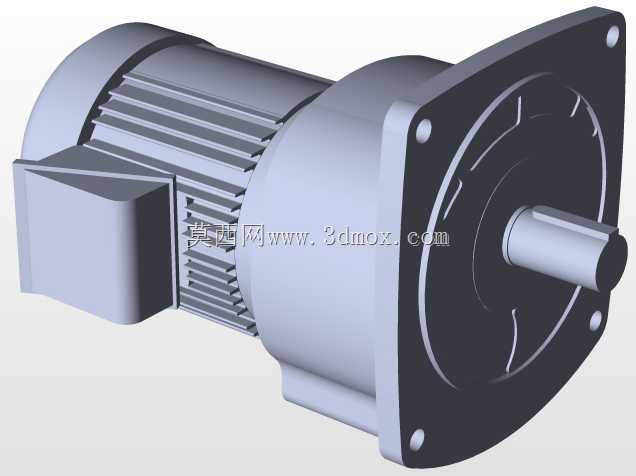

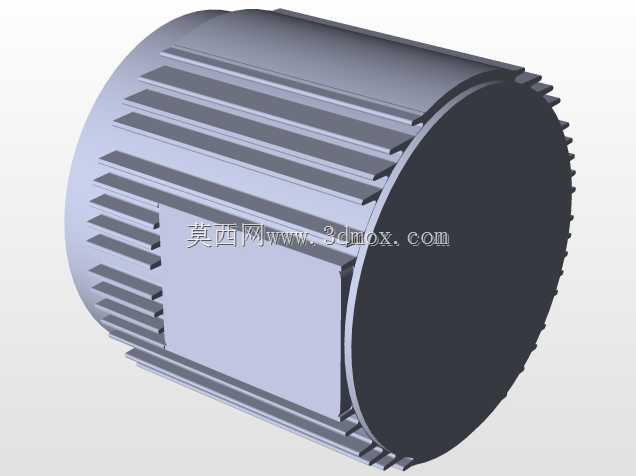

　　在轻工输送、小型自动化专机、食品包装生产线这类对安装空间有严格限制的场景里，小功率一体化电动机的选型往往直接决定整套设备的布局紧凑度，本次建模的G3FM-32-80-075W机型，就是针对这类窄空间安装需求做的结构还原。做这个模型的时候最先敲定的是机壳的散热筋结构，这类75W功率的封闭型电机，运行时定子绕组的温升完全靠机壳表面的对流散热带走，所以外壳的轴向散热筋不能随便做等距排布——靠近接线盒的位置因为有接线端子的安装凸台，局部壁厚更大，散热路径更长，所以这一区域的散热筋高度要比非接线侧高1.2mm，筋条之间的间距也要收窄0.8mm，保证整个圆周方向的散热效率均匀，不会出现局部过热导致的绝缘老化加速问题。

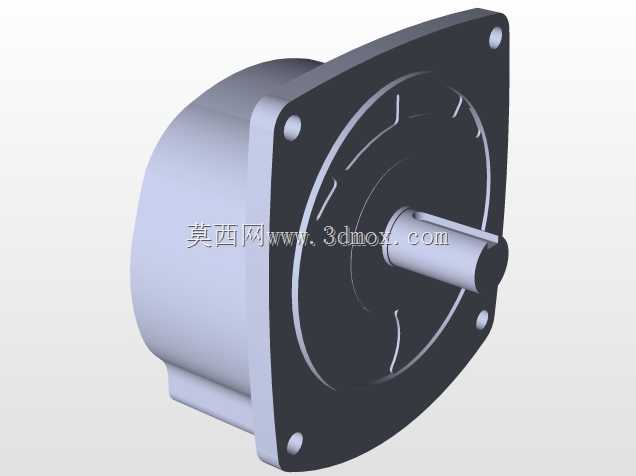

　　安装边界的尺寸是建模时卡得最严的部分，这类电机常用来直接驱动小功率辊筒、小型凸轮分割器输入轴，或者配套微型齿轮箱做低速输出，所以输出端的止口配合公差、安装孔的中心距偏差都要控制在0.02mm以内，不然现场装配的时候很容易出现轴系不同心，运行时产生径向跳动，轻则增大轴承磨损，重则导致输出轴断裂。机座的安装法兰做了止口定位结构，和设备安装板配合的时候不需要额外打定位销，只要把止口卡进安装板的预制沉孔，再拧紧紧固螺栓就能保证同轴度，这也是这类小型工业电机在快装设备上普及度高的原因。

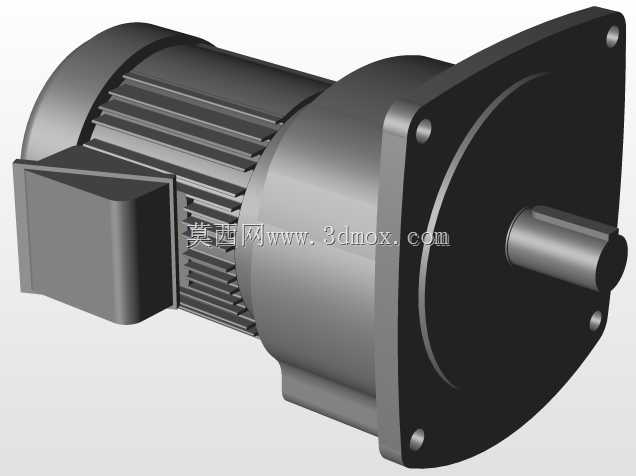

　　接线盒的位置设计也藏着实际使用的考量，模型里把接线盒放在机壳侧面居中的位置，而不是像大功率电机那样放在顶部，就是考虑到这类电机很多时候是安装在设备框架的横梁下方，顶部空间往往被走线槽或者其他部件占用，侧面接线的话，现场电工穿线、接端子的时候不需要探身到设备缝隙里操作，后期维护拆换电机的时候也不用挪动周边的管线。接线盒的内部预留了接地端子的安装柱，和机壳本体直接连通，满足工业设备的接地安全要求，盒盖和盒体的配合面做了一圈密封槽，后期可以嵌入橡胶密封条，应对车间里的粉尘、少量溅水的工况，不用额外做防护外壳就能在普通生产车间环境里长期运行。

　　后端盖的结构没有做冗余的外凸设计，整个电机的轴向总长度控制得非常紧凑，因为很多小型专机的电机安装位是夹在两个传动部件之间的，轴向尺寸每多10mm，就可能导致整套机构的布局要重新调整。后端盖内置了轴承室的定位台阶，和转子后轴承的外圈采用过盈配合，装配的时候不需要额外涂胶固定，靠公差配合就能防止轴承外圈跑圈，减少后期维护的拆解难度。转子部分的建模还原了斜槽铸铝转子的结构，这类小功率电机采用斜槽转子能有效降低齿槽转矩，运行时的电磁噪音比直槽转子低5到8分贝，在对噪音有要求的办公周边自动化设备、医疗辅助输送设备上使用时，不会产生刺耳的电磁啸叫。

　　做结构校核的时候特意注意了机壳的壁厚，整个机壳采用拉伸铝型材一次成型，壁厚均匀控制在2.5mm，既保证了机壳的结构强度，在电机通过螺栓紧固到安装板上的时候不会因为夹紧力导致机壳变形，蹭到定子铁芯的外圆，又能控制整体重量，75W的整机重量控制在2.3kg以内，现场安装的时候一个工人就能徒手完成对位、紧固，不需要借助吊装设备。输出轴的轴伸长度做了标准的平键槽结构，键槽的位置距离轴端的距离符合通用小功率电机的安装规范，配套的联轴器、带轮都是标准件，选型的时候不需要额外定制轴连接件，能大幅缩短设备的装配周期。

　　很多刚接触设备选型的工程师容易忽略电机表面的散热筋朝向问题，建模的时候特意把散热筋的方向做成和电机轴线平行，这样不管电机是水平安装还是垂直安装，散热筋之间的空气都能形成自然对流通道，不会因为安装方向的问题导致散热效率下降。如果散热筋做成圆周方向的环向筋，垂直安装的时候热空气会被筋条挡住，没法顺利向上散出，很容易导致电机温升超标。另外机壳底部没有做多余的安装脚，因为这类电机大多是法兰安装，带底脚的版本反而会占用额外的安装空间，法兰上的四个安装孔做了沉头设计，紧固螺栓的头部不会突出法兰端面，安装的时候电机端面可以完全贴紧设备安装板，不会出现间隙导致的振动传递放大问题。
