弹簧式插销锁具三维结构设计

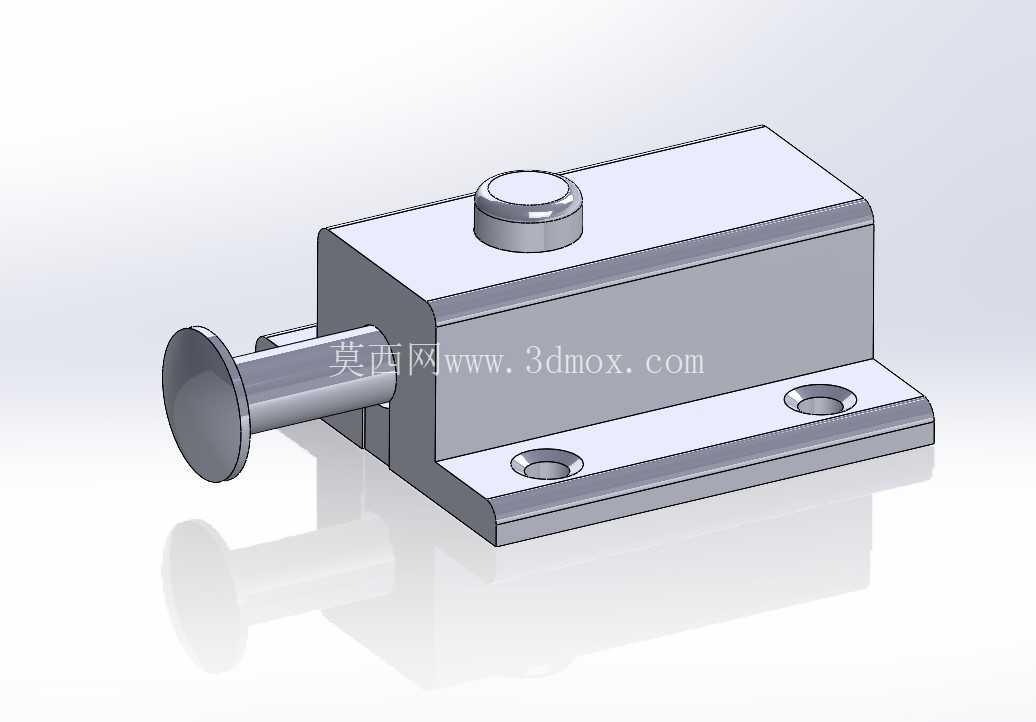

　　这款插销式锁紧件的结构设计，核心围绕手动快速锁紧与自动复位的使用需求展开，在各类小型设备舱门、检修口、柜体门板的场景中应用十分广泛，日常操作时无需额外工具，仅靠手动推拉销头即可完成解锁与锁止动作，适配需要频繁开合、对锁紧可靠性有基础要求的防护结构。从结构组成来看，整套机构包含带操作端头的销杆、复位压缩弹簧、导向限位基座、安装固定座几个核心部分，销杆采用圆柱光轴结构，表面做光滑处理以降低往复运动时的摩擦阻力，端头设置直径大于杆身的圆形按压盘，既方便手部施力推拉，也能限制销杆的最大缩回行程，避免销杆从基座中脱出。

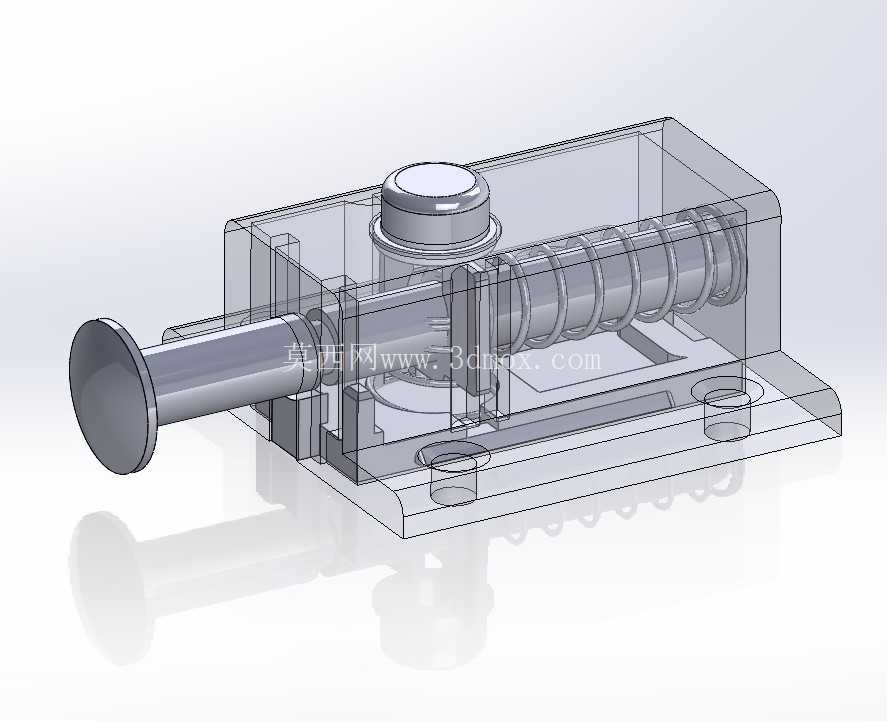

　　复位弹簧套置在销杆中段，两端分别抵靠在基座内部的限位台阶与销杆的定位凸台上，常态下弹簧处于预压缩状态，持续给销杆提供向外伸出的推力，保证锁止状态下销杆能稳定插入配套的锁孔内，不会因为设备运行的轻微震动出现自行回缩松脱的问题。导向基座采用半开放的腔体结构，既给销杆和弹簧提供容纳空间，也通过内壁的圆柱导向面约束销杆的运动方向，保证销杆始终沿轴向做直线往复运动，不会出现偏斜卡滞的情况；基座底部设置两个带安装孔的固定凸耳，凸耳的孔位间距、孔径都按照常用的小型五金件安装标准设计，安装时可以通过螺栓直接固定在门板或者门框的预设安装面上，不需要额外加工复杂的适配结构。设计过程中首先考虑的是操作力与复位可靠性的平衡，弹簧的刚度选型经过反复校核，既不会因为弹簧力过大导致手动按压解锁时需要施加过大的力，也不会因为弹簧力过小导致锁止力不足，在常规的震动工况下能保持稳定锁止；销杆的伸出长度也做了针对性设计，伸出量足够保证插入锁孔后的啮合深度，避免因为加工误差或者安装间隙导致销杆无法有效插入锁孔，同时缩回行程也预留了足够余量，保证解锁时销杆能完全退出锁孔，不会阻碍门板的正常开合。

　　从安装边界来看，整套机构的整体外形轮廓方正，安装面为平面结构，对安装空间的要求较低，基座的厚度、销杆的中心高度都适配常见的1-2mm厚度钣金门板、小型塑料柜体的安装尺寸，不需要在门板上做过大的开孔，仅需要按照销杆的运动轨迹加工对应的让位孔、在固定凸耳位置加工对应的螺栓过孔即可完成装配。结构上还做了防呆设计，销杆的定位凸台与基座内部的限位槽配合，能避免销杆在往复运动过程中出现周向转动，保证销杆端头的受力面始终朝向操作侧，也能减少因为销杆转动带来的额外磨损。

　　在实际应用场景中，这类插销锁常被用在小型电气柜的侧门、自动化设备的防护检修门、工具箱的柜门、小型试验设备的舱盖位置，相比旋转式的锁具，这种直线推拉式的插销操作路径更短，开合动作更快，结构组成简单，没有复杂的传动零件，长期使用的故障率更低，维护时仅需要定期清理导向面的灰尘杂物、在销杆表面涂抹少量润滑脂即可保证动作顺畅。设计时也考虑了不同使用场景的适配性，整个结构没有易损的细小零件，所有受力部位都做了圆角过渡，避免应力集中导致的零件断裂，基座的腔体结构也能一定程度上阻挡灰尘进入内部运动副，减少杂质卡滞的概率，适配车间、实验室、户外柜体等多种不同的使用环境。销杆的锁止端做了小角度的倒角处理，在门板闭合时，即使销杆与锁孔存在少量的位置偏差，倒角也能起到导向作用，引导销杆顺利滑入锁孔完成锁止，降低了对安装对位精度的要求，也减少了强行关门导致销杆端头磕碰变形的风险。整套结构的尺寸链设计紧凑，在保证足够结构强度和锁止行程的前提下，尽可能压缩了整体的体积，不会占用门板内侧过多的安装空间，对于内部空间紧凑的小型设备来说十分友好，安装完成后销杆的运动轨迹不会和门板内侧的其他零部件产生干涉，适配性更强。
