头盔锁具盘式锁紧结构三维设计

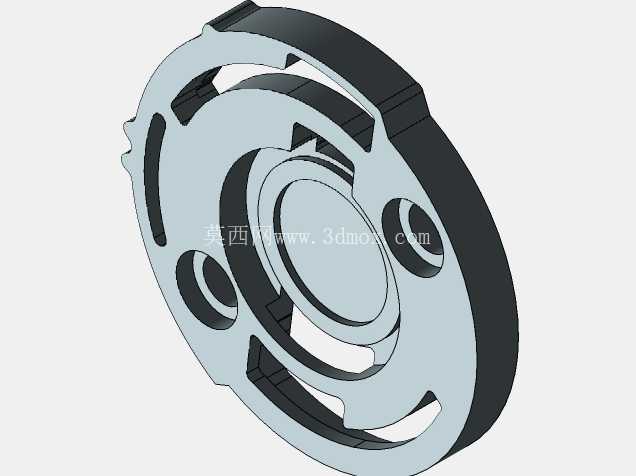

　　日常骑行场景中，头盔的便携收纳始终是用户痛点，外露放置易丢失，随身携带又增加负重，这款盘式头盔锁的结构设计，正是瞄准两轮骑行装备的防盗收纳需求开发，可适配电动自行车、摩托车的头盔锁止工位，也可拓展用于户外装备、小型便携器材的临时锁固场景。从结构形态来看，该零件采用盘式回转主体设计，整体为扁平环状构型，中心设置同轴定位凸台，作为锁芯传动机构的安装基准，凸台与外圈环体之间通过多组辐条状支撑筋连接，既保证整体结构刚度，又通过镂空区域预留锁舌伸缩的运动空间，同时有效降低零件自身重量，减少安装位置的载荷负担。

　　外圈环体上均匀分布三处弧形导向槽，对应锁舌的伸出与收回行程，槽边做了倒角过渡处理，避免锁舌运动过程中出现卡滞，环体外侧预留的定位缺口，可与安装基座的限位凸台配合，实现装配时的快速对位，无需额外调整角度即可完成预装，大幅提升产线装配效率。设计过程中优先考虑了锁具的防撬性能，环体侧壁做了加厚处理，对应锁舌受力的位置局部增加壁厚，避免外力冲击下出现结构断裂，支撑筋的排布采用非对称式布局，打乱常规均匀分布的结构逻辑，增加暴力破拆的难度，同时所有棱边均做了R角过渡，既消除加工过程中的应力集中点，也避免安装使用时划伤操作人员或用户手部。

　　安装边界方面，该零件整体外径适配常规头盔锁的安装腔体尺寸，中心凸台的孔径与标准锁芯传动轴径匹配，三处安装孔位呈120度均匀分布在环体端面上，孔位间距符合通用两轮车车把、置物箱位置的安装孔距标准，可直接替换同规格的传统锁具盘件，无需对安装基座做二次改孔加工。功能实现上，当钥匙转动锁芯时，传动轴带动中心转盘转动，转盘上的拨销嵌入弧形导向槽内，将回转运动转化为锁舌的直线伸缩动作，锁舌伸出时可穿过头盔的D型锁环，完成锁止动作，收回时则解除锁止状态，整个运动行程经过反复校核，锁舌伸出长度满足防盗锁止的安全距离要求，收回时完全缩进安装基座内部，不会出现外露剐蹭头盔表面的问题。

　　材料选型适配压铸工艺成型，结构上所有壁厚保持均匀过渡，避免出现壁厚差过大导致的压铸缩孔、冷隔缺陷，镂空区域的拔模角度经过优化，开模时可顺利脱模，无需额外的侧抽芯结构，有效降低模具加工成本与后期生产的不良率。实际装车测试场景下，该结构可承受常规的外力拉扯与冲击，反复启闭测试中锁舌运动顺畅无卡滞，户外长期使用时，镂空结构可及时排出进入锁体内部的雨水与灰尘，减少内部构件的锈蚀卡滞风险，延长锁具整体使用寿命。不同于传统的卡扣式头盔固定结构，这种盘式锁紧结构的锁止点分布更均匀，锁止状态下头盔不会出现晃动异响，适配不同厚度的头盔锁环，通用性更强，也可根据不同车型的安装空间调整盘体的外径与厚度，在保证结构强度的前提下适配更多安装场景。
