带锁钢制小型储物收纳盒结构设计

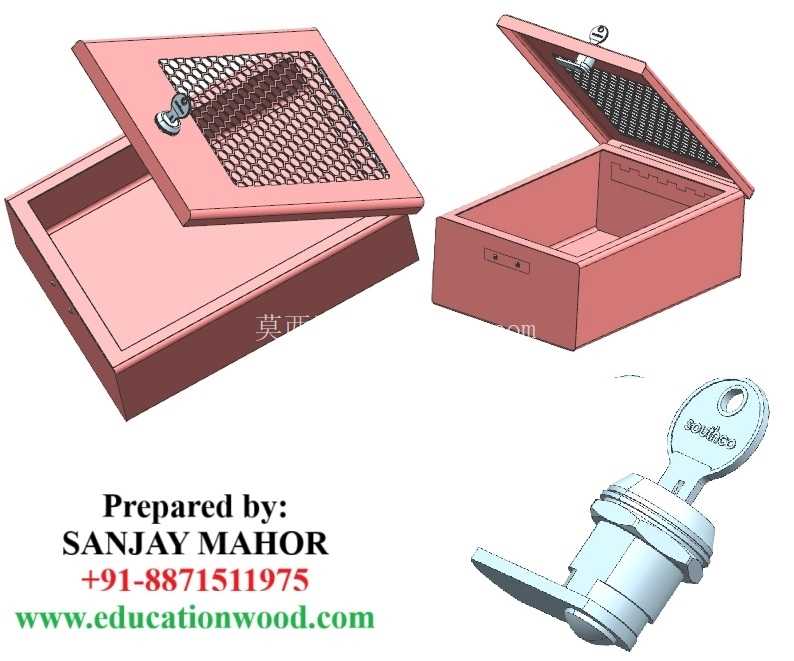

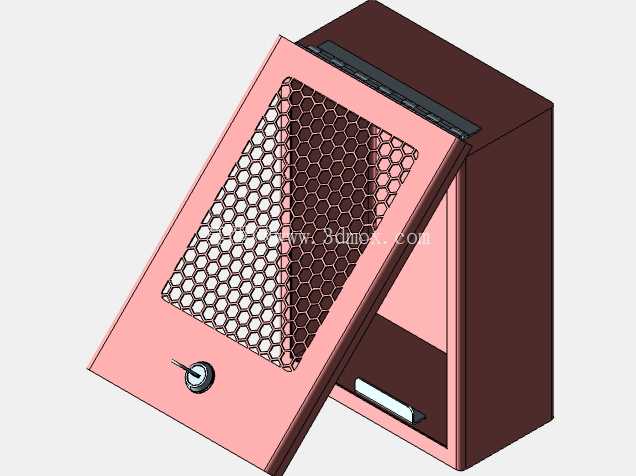

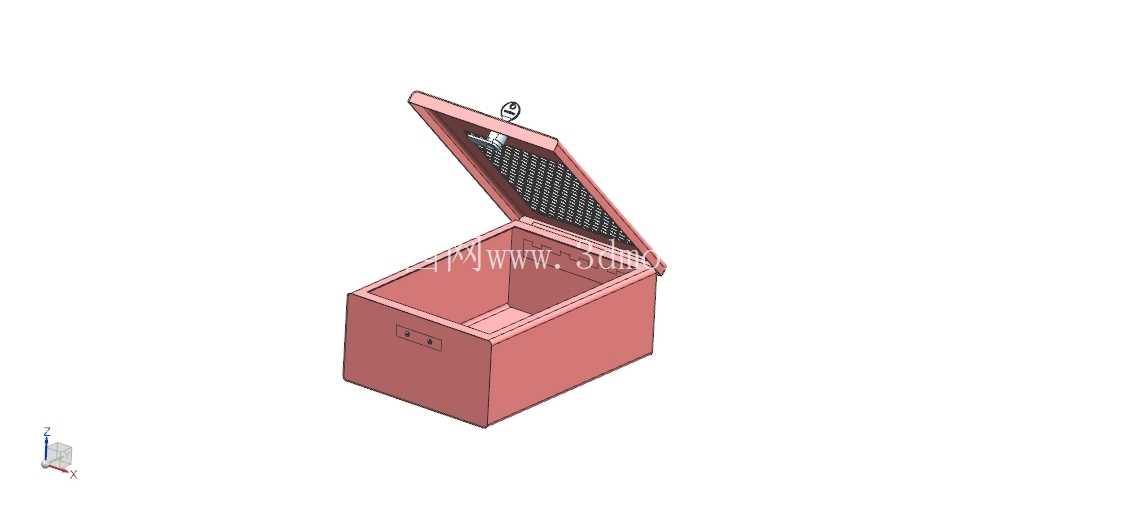

　　这款带锁钢制储物容器的设计，最初是面向桌面级小型贵重物品收纳场景开发的，日常可用于存放零散钥匙、便携药剂、纸质凭证、小型电子配件这类易丢失、需管控取用权限的物品，在办公工位、家用桌面、车间工具存放点、实验室耗材暂存区都有适配空间。从结构设计逻辑来看，整体采用盒体与上盖分体铰接的形式，盒体选用冷轧钢板弯折成型，边缘做卷边钝化处理，既避免钢板锐边造成使用划伤，也能提升盒体整体的结构刚性，减少日常磕碰带来的形变。上盖部分嵌入了金属冲孔网板，网板采用菱形网孔排布，在不破坏盒体封闭防护性的前提下，可直观观察盒内物品存放状态，无需频繁开锁翻找，同时网板与上盖边框采用点焊固定，连接强度足以承受日常开合的受力，不会出现网板脱落的问题。

　　锁具部分采用转舌锁结构，锁芯直接集成在上盖前端，锁舌与盒体前端的锁扣位精准配合，锁闭状态下上盖与盒体的贴合间隙控制在0.3mm以内，既可以避免灰尘进入盒内，也能防止非授权人员轻易撬动缝隙开启。在尺寸边界设计上，整体采用方正的盒型结构，长宽高比例控制在3:2:1左右，放置在桌面时不会占用过多操作空间，底部做了微凸的防滑脚垫安装位，安装橡胶脚垫后可避免盒体与桌面直接摩擦，同时提升放置稳定性，不会因轻微碰撞出现滑移。铰接部分采用隐藏式合页结构，合页内嵌在盒体与上盖的后侧连接位，外部无突出的铰接部件，既提升了整体外观的整洁度，也避免铰接部位勾挂周边物品。

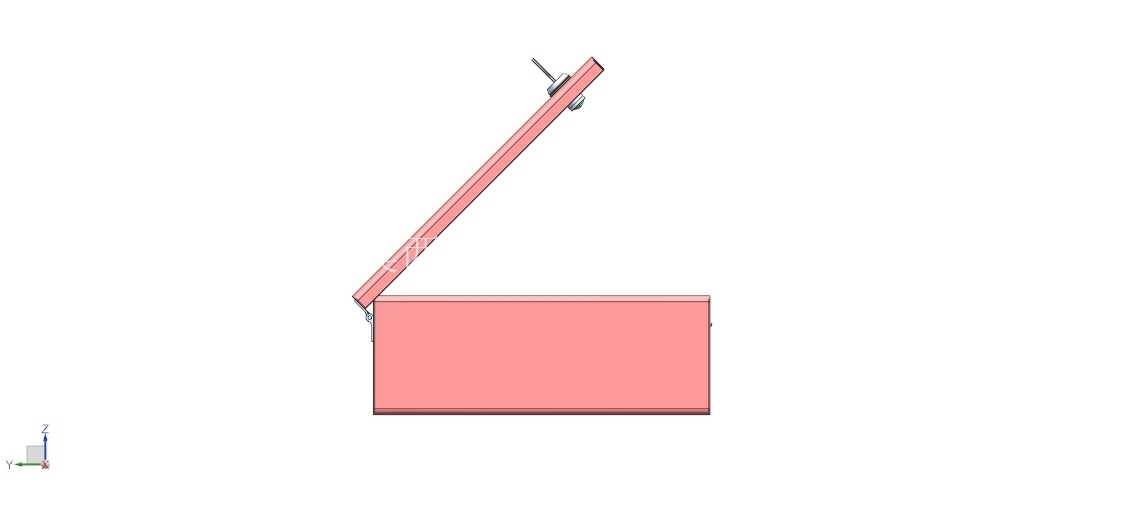

　　设计过程中针对锁具的安装公差做了冗余设计，锁芯安装位预留了0.2mm的调整间隙，可适配同规格不同厂商生产的转舌锁，降低后期配件替换的适配难度。盒体内部为无分隔的通腔设计，用户可根据存放物品的尺寸自行搭配小型分隔盒，适配不同尺寸物品的存放需求，内壁做了喷塑处理，表面光滑无毛刺，不会刮伤存放的纸质凭证或带漆面的小型物件。上盖的开合角度控制在100度左右，开启后上盖不会向后倾倒触碰桌面，同时能完全露出盒内的取放空间，取放物品时不会被上盖遮挡。锁具的钥匙采用扁平式设计，可直接串在日常钥匙串上携带，无需单独配备特殊的钥匙收纳装置，锁芯的弹子结构采用常规通用规格，钥匙丢失后可通过同规格锁芯直接替换，无需整体更换储物盒。

　　从受力角度验证，盒体侧壁采用1.2mm厚度的钢板，可承受顶部5kg的均匀载荷，日常堆叠少量文件或小型物件不会出现侧壁变形，锁舌部位做了局部加厚处理，锁闭状态下可承受100N的侧向撬力，满足日常民用场景的防盗需求。整体结构没有复杂的异形曲面，所有弯折部位均采用常规钣金加工的R角过渡，加工时可直接通过数控折弯机一次成型，无需额外开模，生产成本可控，适合小批量量产加工。表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，具备基础的防锈耐刮性能，日常使用中轻微摩擦不会出现涂层脱落的问题，适合在干燥的室内环境长期使用。
