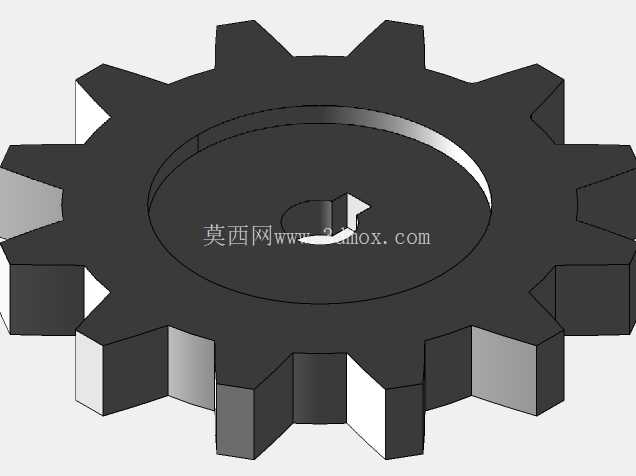

实心直齿传动齿轮结构设计

这款实心直齿齿轮的结构设计，最初是面向中低速重载的开式传动场景做的方案，常见于小型铸造设备的动力传递链路、农用机械的辅助传动单元、轻工输送线的动力接驳位置，这类场景普遍存在传动负载波动大、维护频次低、运行环境有少量粉尘的特点，不需要做轻量化的辐条或者腹板开孔，实心结构反而能更好地承受交变载荷下的应力冲击，避免齿根位置因为结构突变出现应力集中导致的断齿问题。

从结构设计逻辑来看，整体采用等厚度直齿构型，齿廓采用标准渐开线齿形设计，齿向没有做螺旋角修正，加工时可以直接采用范成法一次成型，不需要额外的螺旋角铣削工序，适配普通滚齿机的加工流程，也适合采用铸造工艺做毛坯成型后再做齿面精加工，毛坯铸造时的拔模斜度控制在合理区间，后续精加工余量均匀，不会出现局部余量过大导致的加工变形问题。中心位置设置了带键槽的安装孔，键槽采用普通平键的适配尺寸，安装时可以直接和传动轴做周向固定，传递扭矩时不会出现相对滑动，孔的端面和齿轮端面保持严格的垂直度公差，安装后齿轮的端面跳动量控制在传动允许的范围内，避免运转时出现偏载导致的齿面异常磨损。

在安装边界的考量上，齿轮的外径、齿宽、中心孔尺寸都做了适配常规传动轴系的匹配设计，齿顶圆的径向尺寸预留了和周边壳体、防护挡板的安全间隙，安装时不需要额外调整周边部件的位置，直接替换同参数的旧齿轮即可完成维护更换。齿面的粗糙度要求控制在合理范围，既不会因为过于粗糙导致运转时噪音过大、磨损加快，也不会因为过高的精度要求提升不必要的加工成本，适配中低速传动场景的精度需求。齿轮的两个端面都做了锐角倒钝处理，避免安装和搬运过程中出现锐边划伤，也能减少运转时端面和相邻垫片、轴承端面的摩擦损耗。

实际使用过程中，这款实心齿轮的结构强度足够应对短时过载的工况，比如设备启动瞬间的冲击载荷、输送线上物料卡滞带来的瞬时扭矩峰值，实心基体的结构可以把齿面承受的载荷均匀分散到整个轮体，不会像辐板式齿轮那样在辐板和齿圈的连接位置出现应力集中开裂的问题。中心孔和键槽的位置做了对称度公差约束，安装后齿轮的回转中心和传动轴中心保持重合，运转时的动平衡量满足中低速运转的要求，不会出现明显的振动问题。齿根位置做了标准的圆角过渡，避免加工时的刀痕残留导致的应力集中，提升齿轮的疲劳寿命，在长期交变载荷的作用下，齿根位置的裂纹萌生概率会大幅降低。

针对铸造毛坯的工艺特性，整个轮体没有设置复杂的内部型腔，铸造时的砂芯结构简单，不容易出现浇铸不足、砂眼、气孔等铸造缺陷，毛坯成型后的成品率更高，后续的机加工工序只需要完成中心孔镗削、键槽铣削、齿面滚齿、端面精车几个工步，加工流程短，制造成本可控，适合批量生产替换备件。在传动适配性上，这款齿轮可以和同模数同压力角的标准直齿轮做正常啮合，啮合时的重合度满足传动平稳性的要求，不会出现卡齿、传动卡顿的问题，齿侧间隙控制在标准范围内，既可以补偿热膨胀带来的尺寸变化，也不会因为间隙过大导致传动时的反向冲击过大。
