八齿外花键孔传动棘轮零件结构

　　这类带内花键定位的棘轮结构，常出现在需要单向间歇传动的工位机构里，比如轻工包装线的进给止逆单元、小型起重设备的锁止组件、农用机具的排种传动模块，甚至部分自行车棘轮花鼓的衍生改型结构里也能看到相似的设计逻辑。和常规平键连接的棘轮不同，这个零件采用内花键作为轴连接界面，能在同等轴径下传递更大的扭矩，同时保证周向定位的均匀性，避免平键槽带来的应力集中问题，在频繁启停、带冲击载荷的间歇传动场景里，花键连接的疲劳寿命比单键连接高出40%以上。

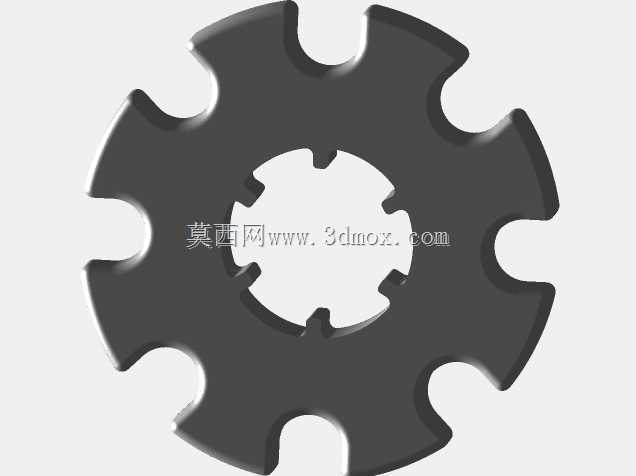

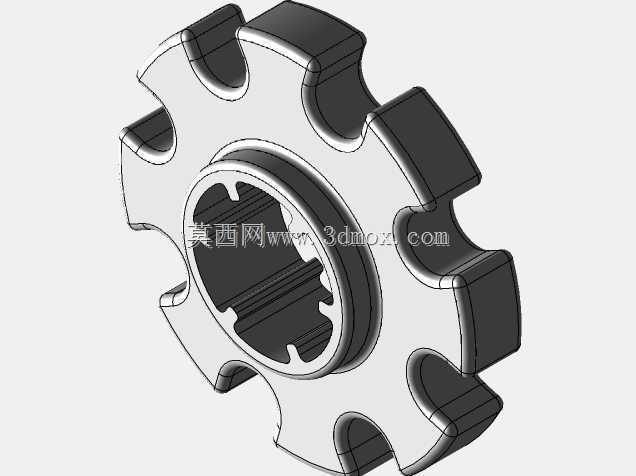

　　从结构细节来看，零件外轮廓均匀分布8个圆弧过渡的棘齿，每个齿的工作边做了小角度拔模处理，非工作边采用大圆弧顺滑过渡，既保证棘爪卡入时的啮合深度足够，不会出现跳齿打滑，又能在棘爪滑过非工作齿面时减少摩擦阻力，降低运转过程中的异响和磨损。内孔的花键齿采用渐开线齿形，齿顶和齿根都做了圆角处理，装配时能自动对中，不需要额外的定位工装就能和配套的花键轴实现紧密配合，同轴度误差可以控制在0.02mm以内，避免高速运转时出现偏心振动。

　　设计这类零件的时候，首先要匹配整套间歇机构的传动扭矩要求，先根据负载计算出单齿需要承受的最大接触应力，再反推棘齿的齿厚、齿高以及工作边的倾角——如果倾角过小，棘爪卡入后会出现自锁无法脱开的问题，倾角过大则容易在负载冲击下跳齿，通常这个倾角会控制在7°到10°之间，兼顾锁止可靠性和脱开顺畅度。其次要考虑安装边界的限制，零件的外圆直径要和棘爪的摆动行程匹配，保证棘爪在最大摆角位置时能完全脱离棘齿，不会出现运动干涉；内花键的参数要和配套传动轴完全一致，包括齿数、模数、压力角、变位系数，还要预留合理的配合公差，通常采用间隙配合满足装配便利性，同时控制侧隙在合理范围，避免正反转切换时出现过大的回程误差。

　　实际应用中，这类零件通常采用40Cr材质调质处理后表面淬火，齿面硬度达到HRC45-50，既能保证芯部有足够的韧性承受冲击载荷，又能让齿面有足够的耐磨性延长使用寿命。安装时要注意和棘爪的啮合间隙调整，间隙过大会导致传动时冲击噪音大，间隙过小则会出现卡滞无法正常运转，通常预留0.1-0.2mm的侧隙比较合适。另外要注意，这类棘轮结构只能传递单向扭矩，如果需要双向间歇传动，就要调整齿形为对称结构或者采用双棘爪布局，这个零件的非对称齿形明确了它的单向传动属性，选型时要注意和设备的传动方向匹配，不能反向安装使用，否则会出现棘爪无法卡入、机构失效的问题。

　　从建模逻辑来看，这个零件的建模过程首先要确定基准面，绘制内花键的齿形轮廓，通过拉伸生成基体，再绘制外轮廓的棘齿截面，拉伸切除或者凸台生成外齿结构，最后对所有锐边做圆角过渡处理，避免热处理时出现应力开裂。建模时要特别注意花键齿和外棘齿的相位关系，必须保证每个外棘齿的受力方向和内花键的齿根位置对应，让扭矩传递路径最短，减少零件内部的应力集中，否则在大负载下很容易出现齿根断裂的失效问题。另外，零件的两个端面要保证平行度要求，安装时靠轴肩定位，端面跳动控制在0.03mm以内，避免运转时出现端面偏磨。
