车间教学用DTI适配手柄支撑构件

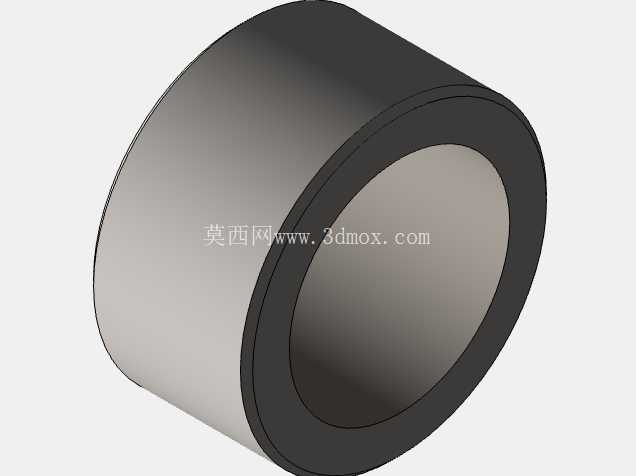

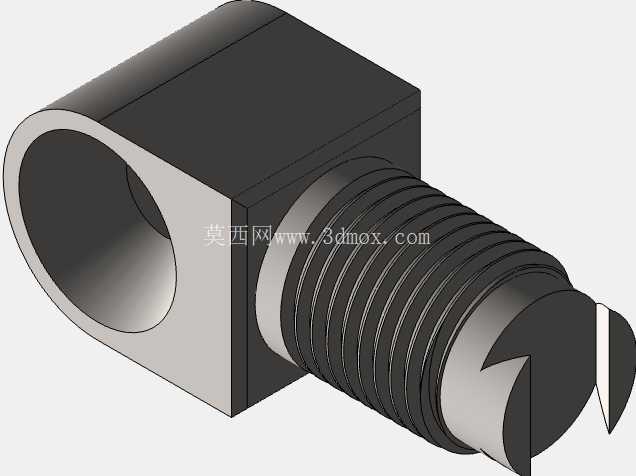

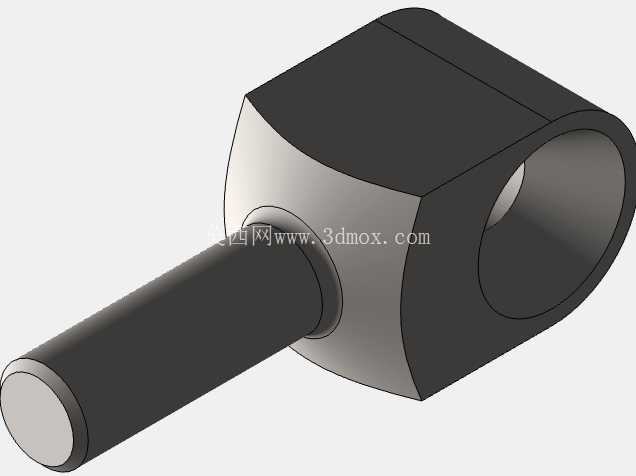

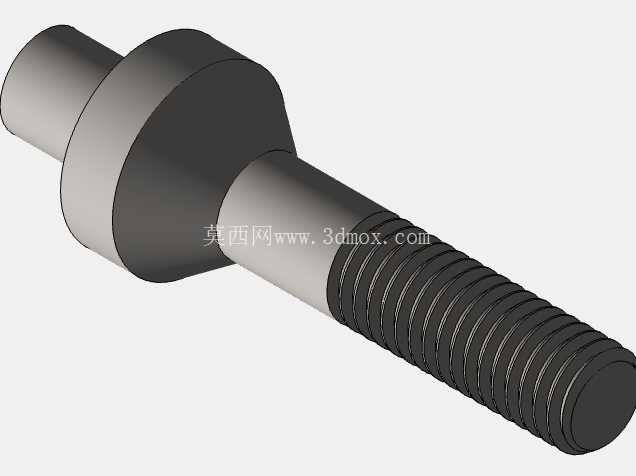

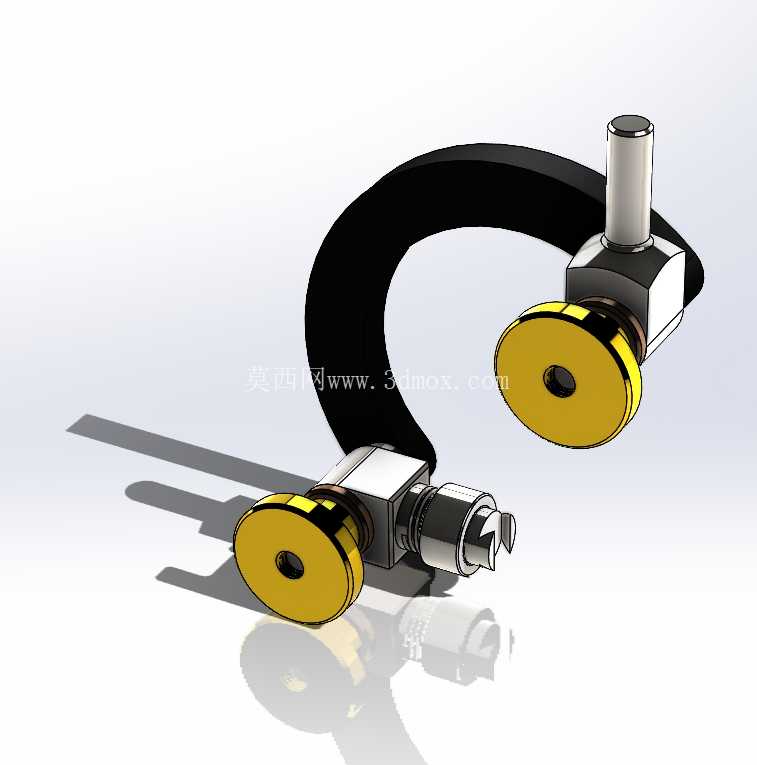

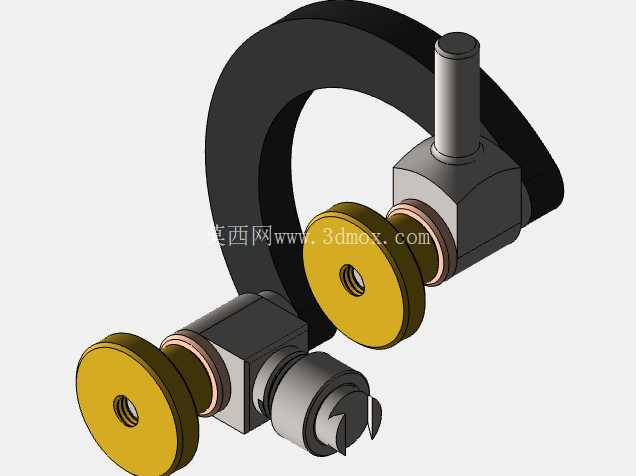

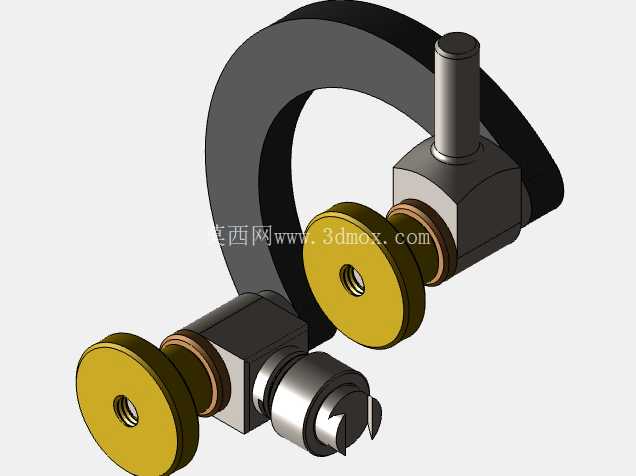

　　这套支撑构件的设计初衷，是面向机加工车间学徒实操训练场景开发的低成本工装类部件，核心解决入门学员实操训练时专用工具采购成本高、车间零散余料利用率低的问题，同时可作为日常工位量具辅助支撑的补充配件，适配常规车间百分表、杠杆表等DTI类量具的临时装夹固定需求。从结构功能来看，构件采用C型弧形主体作为核心支撑骨架，弧形曲率经过反复调整，既保证手持操作时的握持贴合度，也能在工位台架临时挂靠时提供足够的卡持张力，两端的装夹端采用对称式模块化设计，一端预留标准燕尾榫配合接口，可直接匹配市面主流DTI量具的安装榫槽，无需额外加工转接件，另一端设置可调节锁紧销结构，能根据不同使用场景调整装夹角度，锁紧后无旷量，满足测量时的稳定性要求。

　　设计阶段优先考虑车间现有加工条件的适配性，所有结构均可通过普通车床、铣床完成加工，无需特殊定制刀具或五轴加工设备，主体材料选用车间常见的低碳钢型材，加工完成后对所有外露钢部件做黑色氧化处理，既提升表面防锈能力，也能减少车间油污附着后的清洁难度，处理后的表面粗糙度控制在Ra1.6-3.2之间，握持时无尖锐毛刺，符合车间实操的安全要求。安装边界方面，构件整体弧形跨度控制在120mm范围内，两端装夹座的中心距为95mm，锁紧销伸出最大长度为18mm，燕尾榫接口的尺寸严格遵循通用量具安装标准，槽宽6mm，榫接深度8mm，可直接与现有DTI量具实现无间隙配合，无需修配。

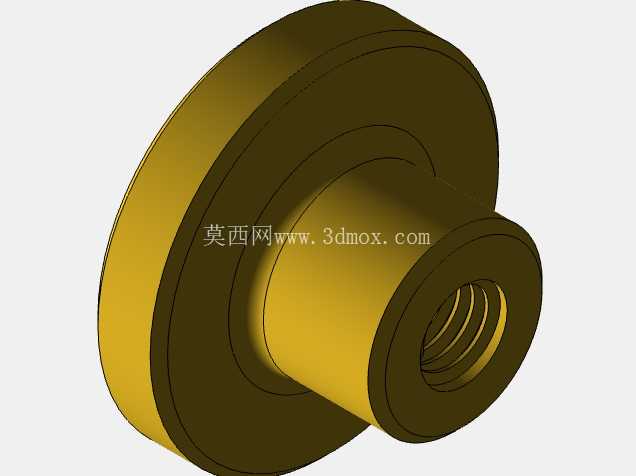

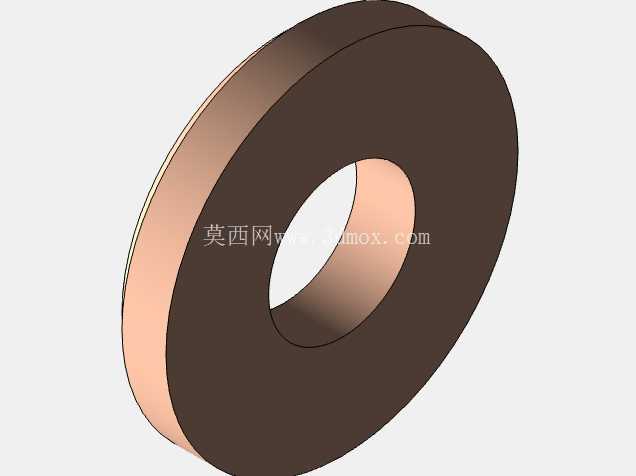

　　实际使用场景中，这套构件既可以作为学徒钳工、机加工实操的训练项目，让学员完整经历下料、车削、铣削、表面处理、装配调试的全流程加工训练，也能在加工完成后直接投入工位使用，作为DTI量具的辅助手柄，在测量工件形位公差、设备校准找正时，相比直接握持量具本体，能大幅降低手部抖动带来的测量误差，提升测量稳定性。结构细节上，两端的黄色限位挡片采用耐磨尼龙材质，通过过盈配合与装夹座连接，既可以在装夹量具时起到硬限位作用，避免钢件直接接触量具表体造成磕碰损伤，也能在手持操作时提供防滑摩擦力，表面的中心孔设计可用于穿挂防丢绳，适配车间高空作业或设备检修时的防坠落要求。

　　中间的弧形支撑臂截面采用矩形变截面设计，靠近装夹端的位置截面厚度为5mm，弧形中段厚度为4mm，在保证整体结构刚性的前提下尽可能降低构件自重，整体重量控制在180g以内，长时间手持操作不会产生明显的疲劳感。设计过程中特意规避了复杂曲面的加工要求，弧形段可通过普通弯型工装配合热弯工艺成型，不需要数控铣削整弧加工，进一步降低加工门槛，适合学徒阶段的加工能力范围，装配环节仅需完成销钉压装、挡片装配两个步骤，不需要复杂的调试流程，学员可独立完成全流程制作。在工位临时固定场景下，C型弧臂可直接卡持在工作台边缘、机床防护栏等厚度不超过30mm的构件上，配合端部的锁紧销可实现快速固定，作为临时表架使用，相比传统磁性表架，自重更轻，安装位置更灵活，不受导磁材料的限制，在铝件、铜件等非导磁工件的测量场景下也能正常使用。
