带直线行走导轨的七轴工业机械臂

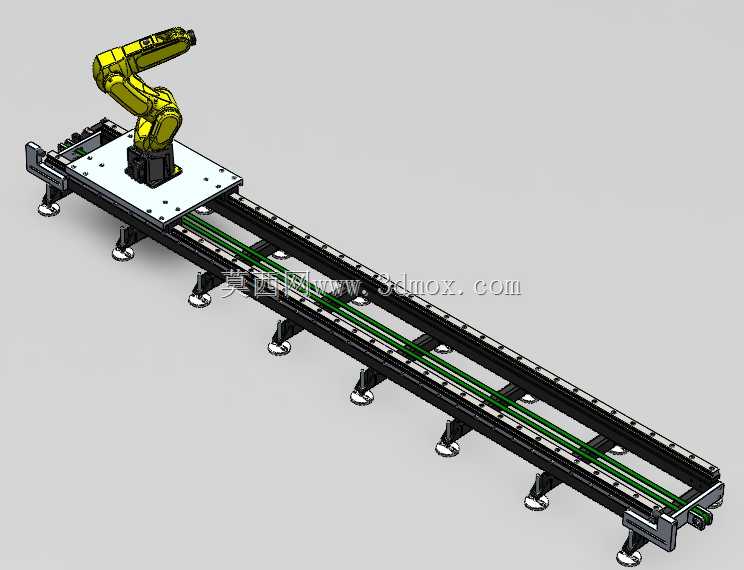

　　这套带长行程地轨的七轴机械臂结构，核心解决常规六轴工业机器人作业半径覆盖不足的痛点，在多工位上下料、长焊缝连续焊接、大型工件喷涂、跨工位物料转运这类需要机器人沿固定路径长距离移动的场景中，能大幅拓展机械臂的作业覆盖范围，减少单条产线的机器人配置数量，降低整线设备投入成本。从结构设计逻辑来看，整套设备分为机器人安装底座、直线行走导轨组件、驱动传动单元、支撑调平脚座几个核心部分，行走导轨采用双平行直线导轨作为导向承载结构，配合内部的传动组件实现安装底座沿导轨方向的精准往复移动，导轨侧面布置的拖链内置动力线缆、信号线缆与气路管路，避免机械臂移动过程中管线出现拉扯、磨损问题，保障长时间运行的可靠性。

　　支撑脚座沿导轨长度方向等距分布，每个脚座都带水平调节结构，安装时可根据车间地面的平整度调整各支撑点高度，保证导轨整体的直线度与水平度，避免因地面不平导致导轨变形、运行卡滞的问题，导轨两端设置机械硬限位与缓冲结构，防止底座超程脱轨，提升设备运行的安全冗余。机械臂本体采用成熟的关节型结构，安装在行走底座的上方安装板上，安装板预留了标准的机械臂安装螺孔定位尺寸，可适配多款同负载等级的主流工业机器人安装，不需要额外加工转接板，降低现场安装的适配工作量。

　　从安装边界来看，整套导轨的长度可根据实际产线的工位布局灵活调整，单段导轨采用标准分段式设计，可拼接延长，导轨整体宽度控制在常规工业设备通道允许的尺寸范围内，安装时不需要对车间地面做大规模的开挖改造，直接通过膨胀螺栓固定调平即可投入使用，适配现有车间的布局改造需求。在功能特性上，行走轴的移动速度可根据作业节拍需求调整，重复定位精度可满足焊接、搬运、上下料等绝大多数工业场景的精度要求，机械臂配合行走轴的移动，可实现沿导轨方向任意位置的作业覆盖，比如在机床加工产线中，单台带行走轴的机器人可完成沿导轨排布的8-12台机床的上下料作业，相比固定安装的机器人，覆盖工位数量提升3倍以上；在大型钢结构焊接场景中，行走轴可带动机械臂沿焊缝长度方向匀速移动，避免机械臂关节极限位置导致的焊接姿态不佳问题，提升焊缝成型质量；在长尺寸工件的喷涂作业中，行走轴的匀速移动可保证喷枪与工件表面距离恒定，提升涂层厚度的均匀性。

　　设计过程中充分考虑了负载与刚性的匹配，导轨滑块的选型根据机械臂满负载运行时的倾覆力矩计算确定，保证机械臂在全行程任意位置、任意姿态下都有足够的结构刚性，不会出现明显的振动或形变，保障作业精度。底座与导轨的连接部位采用定位销+螺栓的双重固定结构，既保证安装精度，也方便后期维护拆卸。整套结构没有冗余的设计部件，所有零部件都采用工业场景中成熟的标准件，降低后期备件采购与维护的成本，同时各部件的维护点位都预留了足够的操作空间，日常润滑、紧固件检查等维护作业不需要拆解大型结构件，减少设备停机维护时间。
