面粉加工管道式双磁组除铁装置

在小麦粉、杂粮粉等粉体加工的连续生产管线中，金属杂质混入是影响成品品质、损坏下游研磨设备的核心风险点，这类斜置管道式双磁组除铁结构，正是为适配重力自流粉料输送场景开发的在线净化部件，无需额外动力介入，完全依托粉料在倾斜管道内的自然下落过程完成铁磁性杂质的吸附截留。

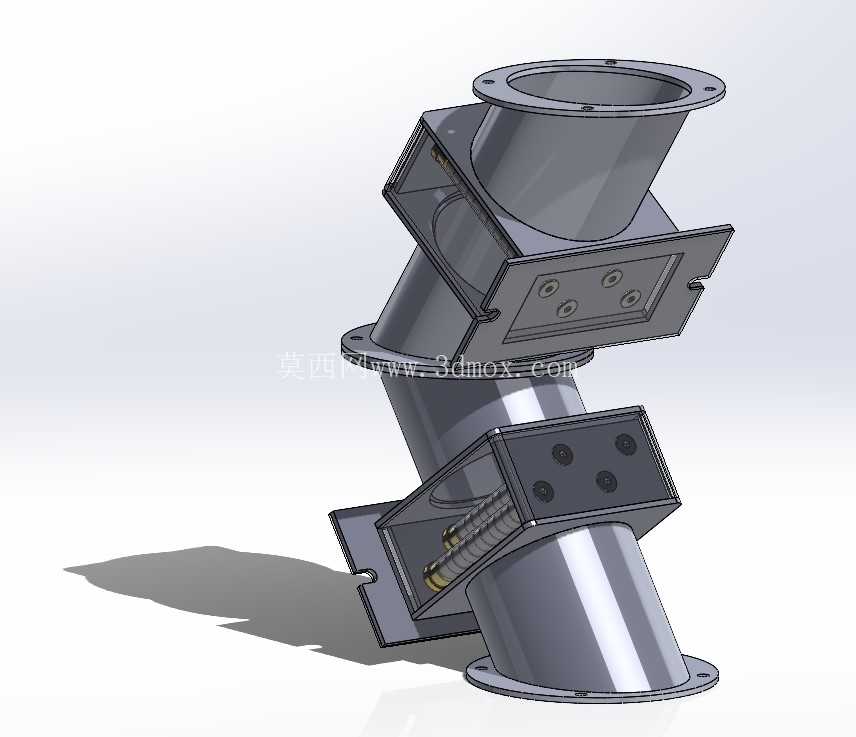

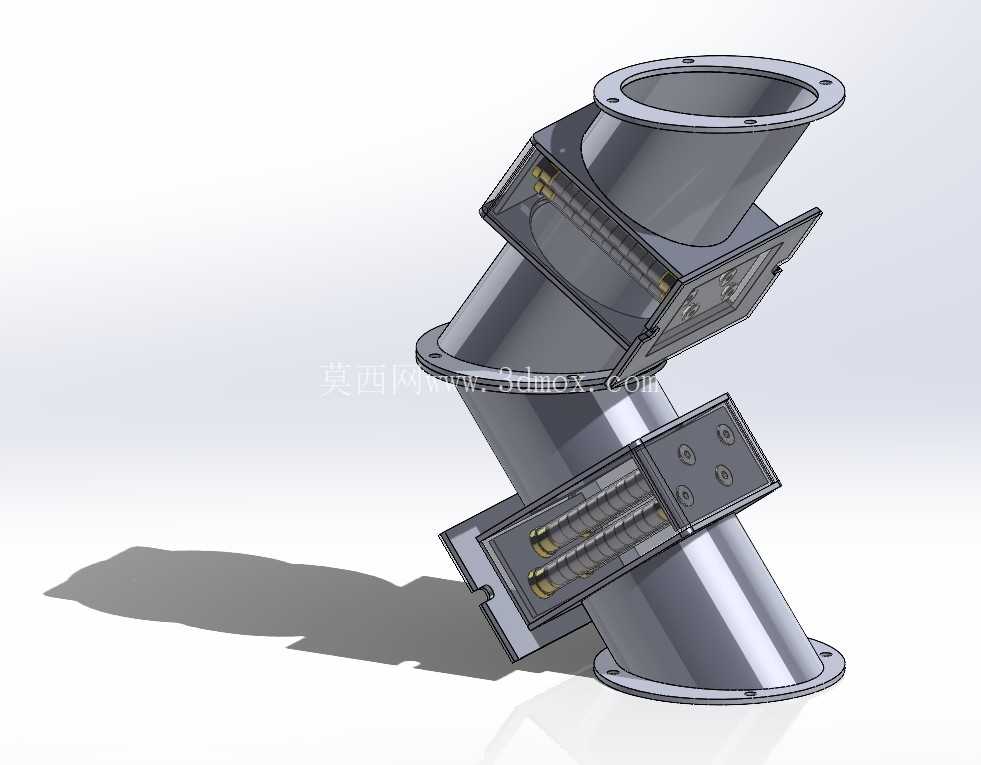

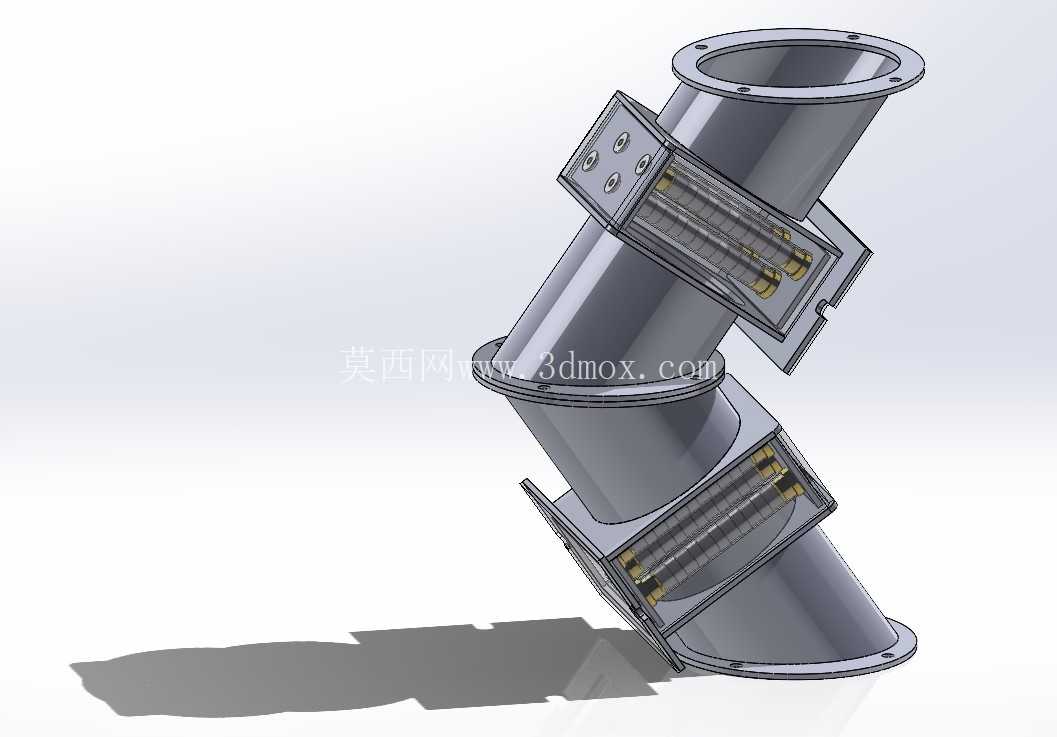

从实际产线布局来看，该装置通常串联在磨粉机出料端与筛分工序的连接管道之间，上下两端的法兰结构直接与上下游标准圆形风管对接，安装时需保持整体倾斜角度与原有管线坡度一致，避免出现粉料滞留的死角。整体筒体采用食品级不锈钢板材卷制焊接而成，内壁做抛光处理降低粉料流动阻力，外壁预留的两个抽拉式磁组安装腔，分别对应上下两段倾斜管段的过流截面，磁组抽出方向与管道轴线呈垂直夹角，日常清理时无需拆卸管道连接螺栓，只需松开磁组侧盖的快压卡扣即可将整个磁棒架抽出，清理吸附在磁棒表面的铁屑、焊渣、设备磨损脱落的金属颗粒，清理完成后推回腔体扣紧卡扣即可恢复作业，整个维护过程可在生产间隙快速完成，不会长时间中断连续生产节奏。

设计阶段首先要考虑的是过流面积匹配问题，磁棒在管道内的排布不能过度挤占粉料流通通道，否则会造成管道堵料，因此每一组磁架上的磁棒都采用错位排布方式，相邻磁棒的间隙控制在25-30mm之间，既保证下落的粉料流能够充分接触到磁棒表面的高磁区域，又不会因为间隙过小造成粉料搭桥结块。磁棒本身采用钕铁硼强磁芯材外部包裹不锈钢套管的结构，表面磁场强度不低于12000Gs，能够有效吸附粒径0.1mm以上的铁磁性杂质，避免细小金属碎屑随粉料进入成品环节。两个磁组沿管道倾斜方向上下错开布置，相当于给粉料流设置了两道磁选屏障，第一道磁组先截留大部分大尺寸金属杂质，第二道磁组对经过第一道筛选的粉料做二次净化，相比单磁组结构除铁效率提升40%以上。

安装边界方面，装置两端法兰采用通用的圆形平法兰结构，法兰螺栓孔位与粮油加工行业常用的150mm、200mm直径粉体管道标准孔位完全匹配，现场安装时不需要额外制作过渡连接段，直接对接后加密封垫紧固螺栓即可。整体倾斜角度设计为45度，这个角度是经过实际物料流动测试确定的，既能够保证粉料在管道内依靠重力保持稳定的下落流速，不会因为角度过缓造成粉料在管内堆积，也不会因为角度过陡导致粉料流速过快，缩短与磁棒的接触时间影响除铁效果。磁组侧盖与筒体之间采用食品级硅橡胶密封条密封，避免生产过程中粉尘外溢，同时也防止外部环境中的杂质进入管道污染物料。

在结构细节处理上，磁架与腔体的配合间隙控制在1mm以内，避免粉料从配合缝隙进入磁架安装腔造成积料，磁棒两端与磁架的连接采用无缝焊接结构，不存在卫生死角，符合食品加工设备的清洁要求。筒体上的法兰端面做车削加工，保证平面度误差不超过0.2mm，对接后不会出现漏粉问题。整个装置没有运动部件，日常运行过程中不需要额外的维护操作，仅需根据加工原料的含杂情况，定期抽出磁组清理表面吸附的杂质即可，运行可靠性远高于带动力的旋转式除铁设备，也不会因为设备故障造成产线停机。

针对面粉加工场景的特殊要求，所有与物料接触的部件都采用304不锈钢材质，不会出现锈蚀污染粉料的问题，磁棒外部的不锈钢套管厚度不超过2mm，尽可能降低磁阻，保证磁棒表面的磁场强度能够有效作用于流经的粉料。在建模过程中需要特别注意磁棒排布的位置精度，以及抽拉结构的配合公差，若磁架与腔体的配合公差过大，会导致抽拉卡顿或者密封失效，公差过小则会因为加工误差出现装配困难的问题，通常配合公差选H8/f7的间隙配合即可满足使用要求。另外筒体的焊接部位需要做打磨抛光处理，焊缝处不能有凹凸不平的位置，避免粉料附着在焊缝位置长期堆积发生霉变，影响产品质量安全。
